电平移位转接电路板结构设计

　　在嵌入式调试、总线协议分析的现场作业场景中，不同调试主机与目标板卡之间的电平不匹配问题，一直是拖慢开发进度、增加硬件损坏风险的常见诱因。不少工程师都遇到过这类情况：手持I2C/SPI协议分析仪连接目标板时，主机输出电平与目标板IO口电平阈值不匹配，轻则出现通讯丢包、数据误码，重则直接击穿目标板主控IO口，造成不必要的硬件损失。这款电平移位转接板的设计，正是瞄准这类工程痛点，为多款主流总线调试主机提供可靠的电平桥接能力。

　　从实际适配场景来看，该板卡可对接Aardvark I2C/SPI主机适配器、Beagle I2C/SPI协议分析仪、Cheetah SPI主机适配器三类常用调试设备，实现1.2V到3.3V区间的双向电平转换，覆盖当前绝大多数嵌入式硬件的IO电平范围，不管是低功耗物联网节点的1.2V、1.8V电平，还是常规工业控制板的3.3V电平，都能通过这块板卡完成无失真的信号转接。

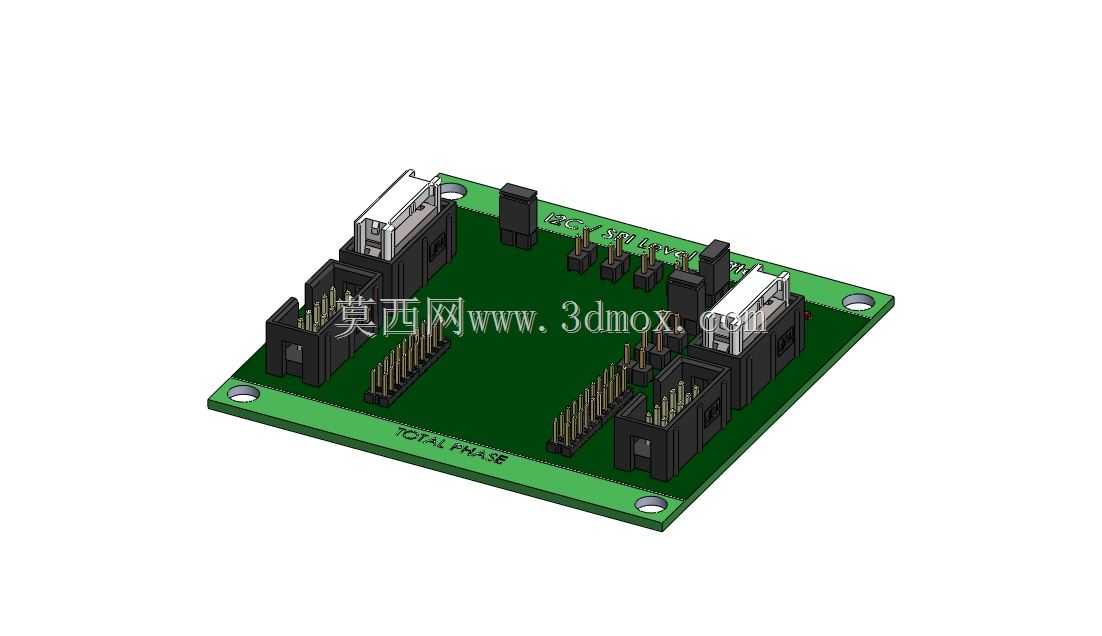

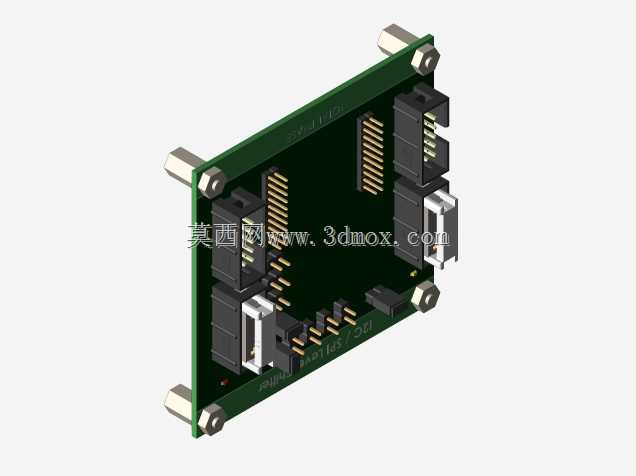

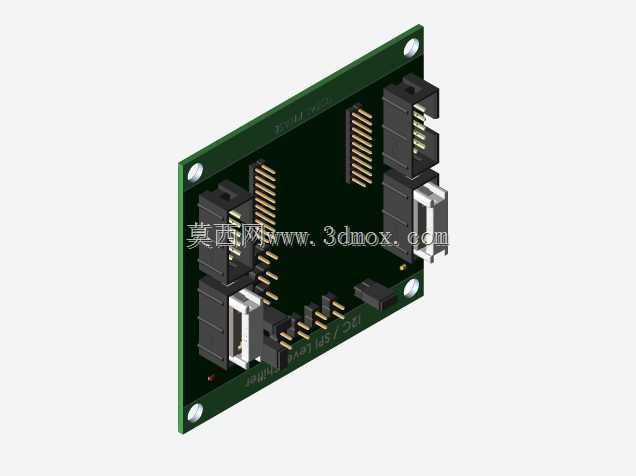

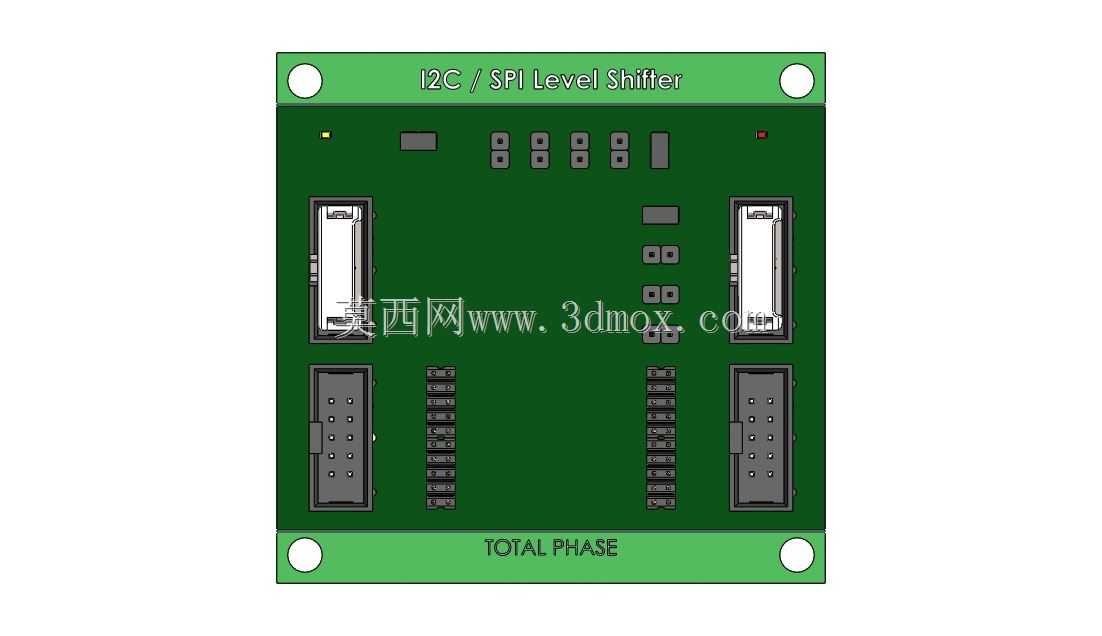

　　设计层面上，整块板卡采用FR-4环氧玻纤基板作为基材，绿色阻焊覆盖符合常规工业板卡的工艺规范，板边四个角位预留了金属化安装孔，安装孔位的间距经过校准，既可以配合铜柱固定在调试工装台架上，也能通过尼龙螺柱叠装在其他功能板卡上方，不会和周边接插件产生结构干涉。板上的接口布局完全顺着调试作业的走线逻辑排布：两侧分别设置对应调试主机的输入排针与排座，中间区域排布电平转换芯片与去耦电容，排针采用标准2.54mm间距，兼容市面上绝大多数杜邦线、排线的连接需求，板载的卡扣式接插座可以直接匹配原厂调试设备的专用排线，无需额外转接线材就能完成快速插接。

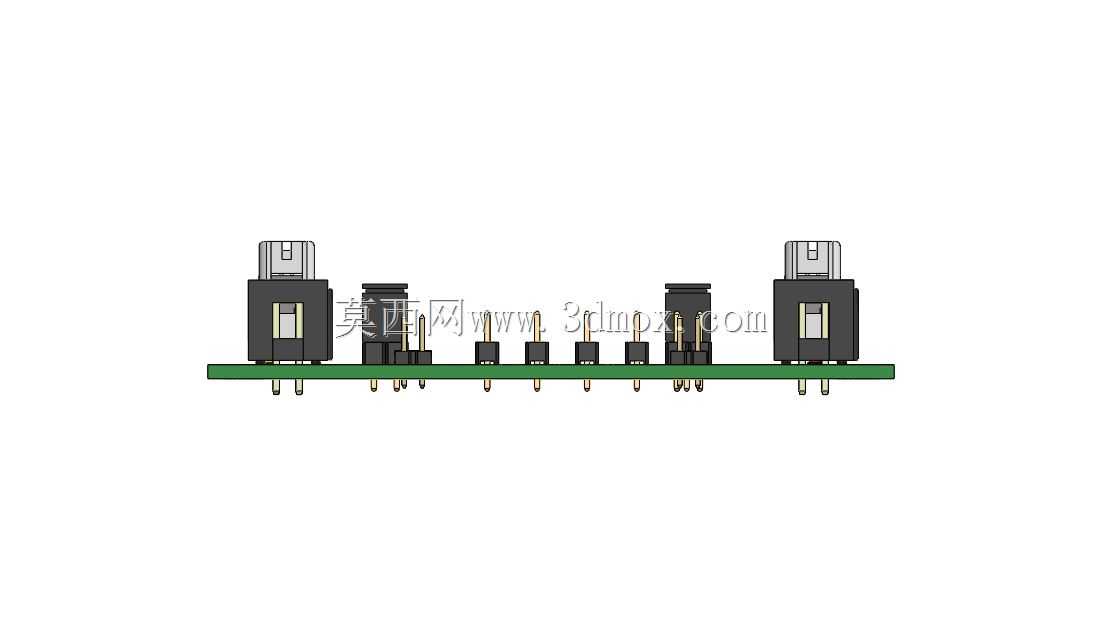

　　电路设计上，每一路信号通道都做了阻抗匹配处理，板上的去耦电容紧贴转换芯片电源引脚布置，尽可能缩短电源回流路径，降低高速SPI通讯下的信号纹波，保证最高数十兆波特率下的信号完整性。板卡上的丝印清晰标注了每个接口的引脚定义与电压域标识，现场接线时无需反复查阅手册，就能快速完成接线，避免接反电源引脚造成器件烧毁。从安装边界来看，整块板卡的外形尺寸控制得十分紧凑，板边没有突出的结构件，所有接插件的高度都控制在12mm以内，就算在空间局促的调试机箱内部，也能顺利完成安装，不会和机箱内的其他板卡、结构件产生碰撞。

　　实际使用过程中，这块转接板不需要额外的上位机配置，只要接入对应电平的电源，就能自动完成双向电平转换，不需要额外的控制信号介入，不管是做I2C总线的设备枚举调试，还是SPI总线的高速固件烧录，都能保证信号传输的稳定性，不会因为电平不匹配出现通讯中断的问题。对于经常需要对接不同电平目标板的嵌入式开发、硬件测试工程师来说，这类集成化的电平转接板，能省去每次调试临时搭焊转换电路的麻烦，也能避免飞线接线带来的接触不良、短路风险，提升现场调试的效率与可靠性。
