集成控制器远程控制机箱结构设计

　　在工业测控、实验室自动化测试场景中，这类集成控制器的紧凑型机箱一直是远程分布式测控节点的核心载体，不同于常规商用工控机箱，它的设计完全围绕PXI板卡的扩展需求、现场安装的空间约束以及长期运行的散热可靠性展开。从实际落地的场景来看，这类机箱常部署在产线旁的测试工位、野外环境的远程监测站、实验室的自动化测试台架上，不需要额外搭配独立的控制器主机，自身集成的控制模块可以直接完成多通道数据采集、信号输出、设备联动的逻辑运算，通过通讯链路就能实现远端的指令下发与数据回传，省去了现场布置完整工控机的空间与布线成本。

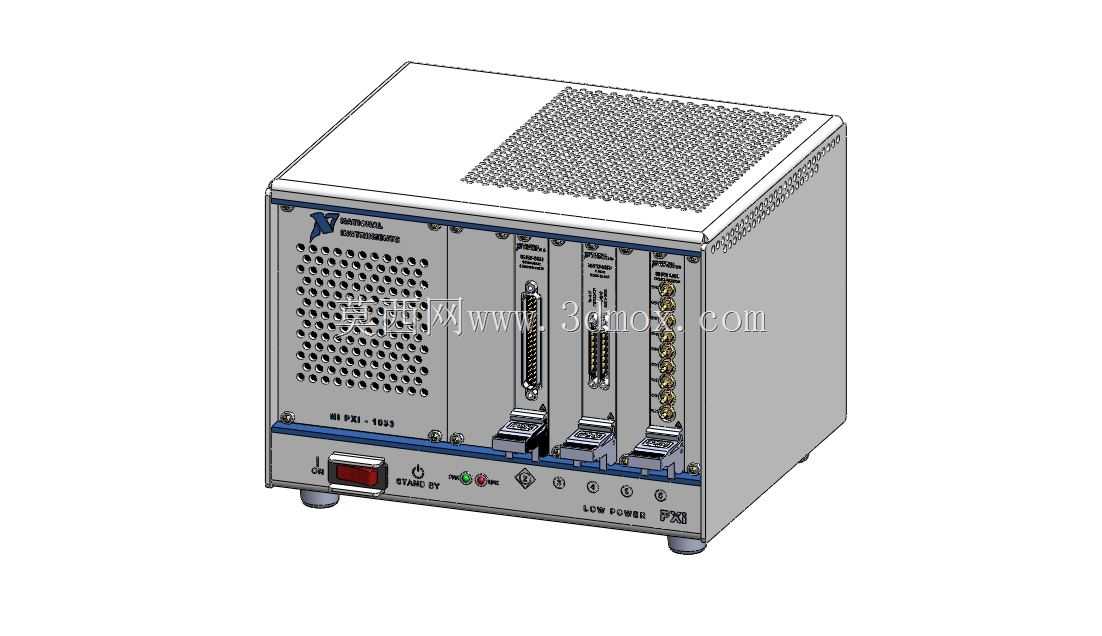

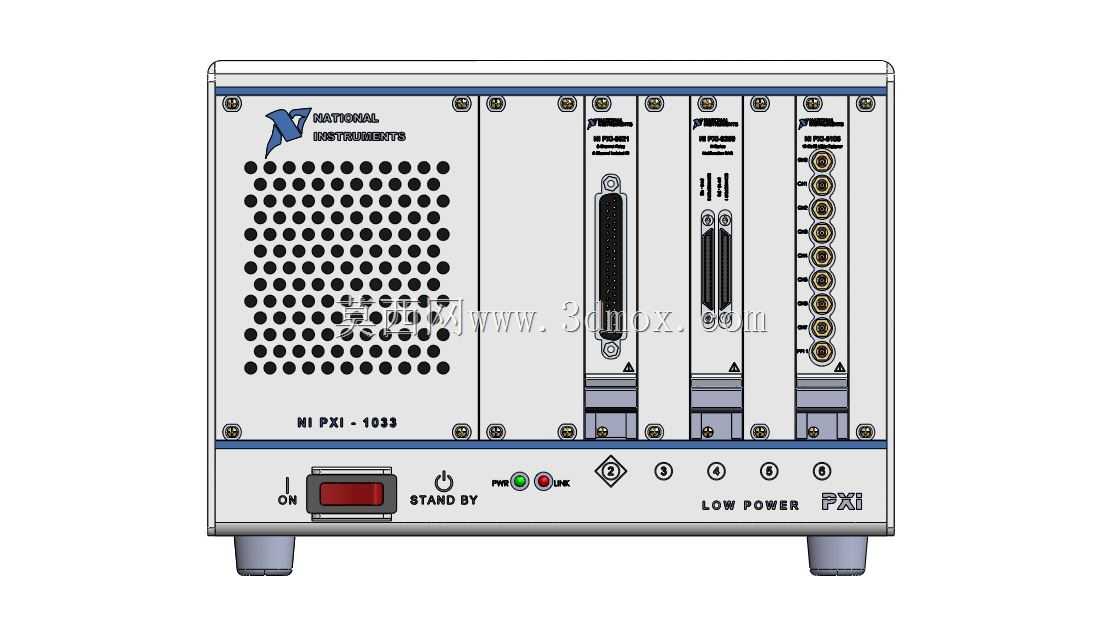

　　从结构设计的思路上看，整个机箱采用框架式拼接结构，主体承重框架选用轻量化的铝合金型材折弯拼接，兼顾结构强度与整机重量控制，方便现场人员搬运与壁挂、台面两种方式安装。前面板区域做了分区布局，左侧预留了电源开关、运行状态指示灯、复位按键的安装位，每个指示灯对应不同的运行状态——电源接通、系统运行、故障告警的标识直接丝印在面板对应位置，现场运维人员不需要外接显示器就能快速判断设备运行状态。右侧是三个PXI板卡的插槽位，每个插槽都设计了独立的板卡固定压条与接口定位槽，板卡插入后可以通过压条锁紧，避免现场振动环境下板卡松脱导致的接触不良，插槽下方预留了接线空间，方便外部测试线缆、信号线缆的插拔操作，不会因为线缆弯折应力拉扯板卡接口。

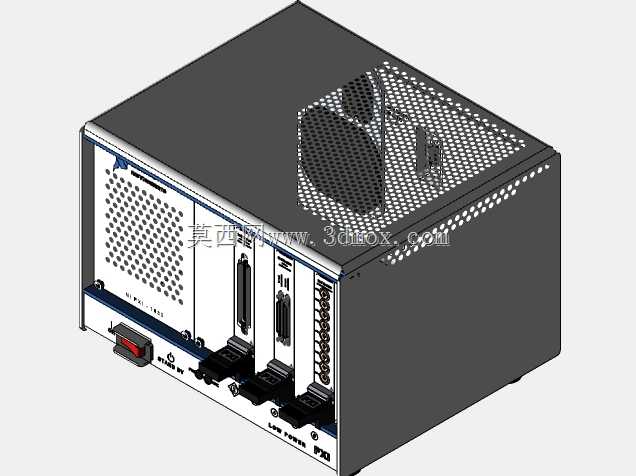

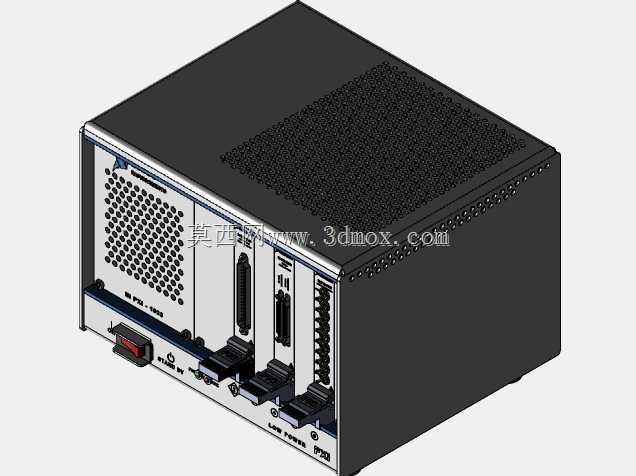

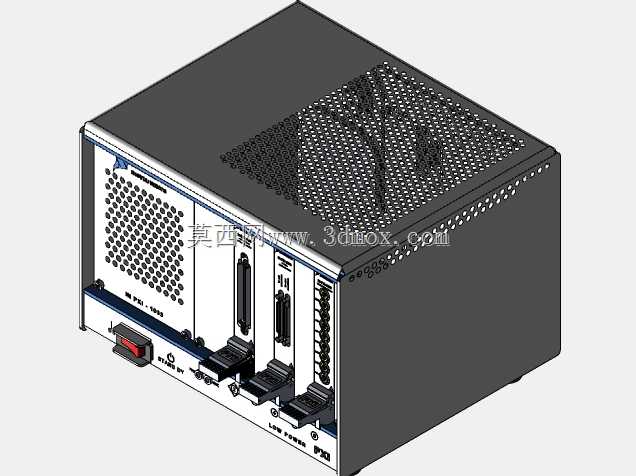

　　机箱顶部设计了整面的通风冲孔网，冲孔采用均匀排布的小圆孔，开孔率经过核算，既可以保证内部热空气的上升排出，又能避免大尺寸杂物落入机箱内部造成电路短路，冲孔边缘做了钝化处理，不会在装配或者后期维护时划伤操作人员。机箱两侧同样设计了辅助通风孔，配合顶部的出风形成自然对流散热通道，针对集成控制器与PXI板卡的发热区域，内部风道没有做多余的遮挡，保证气流可以直接掠过发热元件表面，在常规25℃的工业环境下不需要额外加装强制散热风扇就能满足元器件的工作温度要求，同时也避免了风扇带来的积尘、振动与噪音问题，适合对噪音、振动有要求的实验室测试场景。

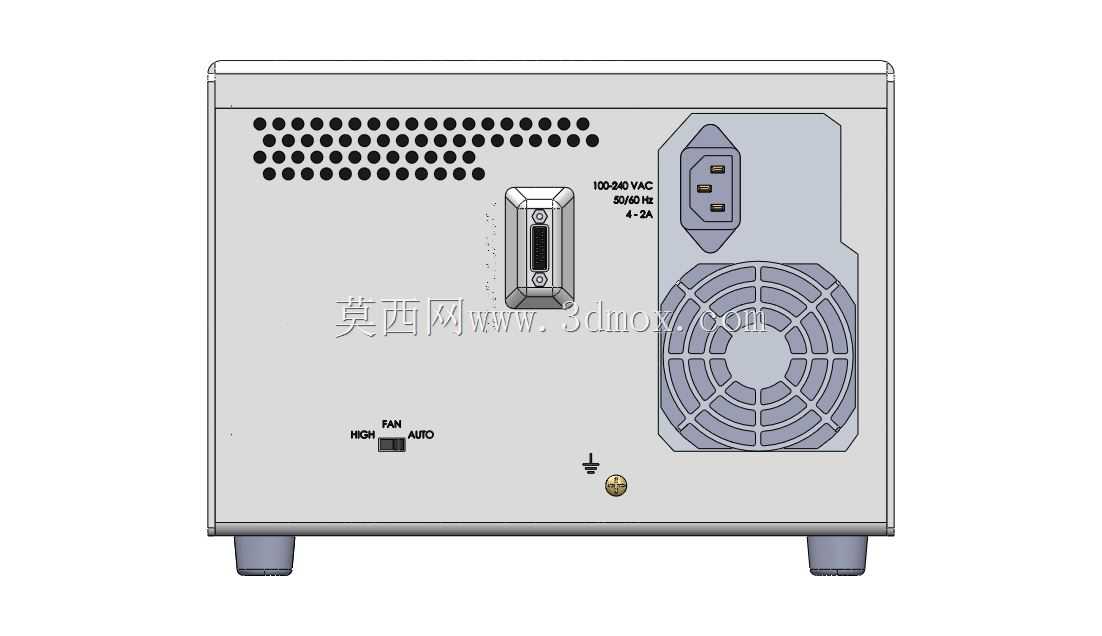

　　安装边界方面，机箱底部设计了四个可调高度的橡胶减震脚轮？不，是橡胶减震支脚，支脚可以通过螺纹调节高度，在不平整的台面上安装时可以调整四个支脚的高度保证机箱放置平稳，橡胶材质可以隔绝台面传递的小幅振动，保护内部板卡与存储介质的运行安全。机箱的后部预留了电源输入接口、通讯扩展接口的安装位，同时设计了接地螺柱，现场安装时可以直接连接车间接地网，避免静电积累对内部精密测控板卡造成损坏。整机的外形尺寸控制在紧凑型3U PXI机箱的常规范围内，宽度适配标准机架安装的孔位要求，如果需要安装在标准19英寸机柜中，只需要加装配套的机架固定耳就能完成固定，不需要额外改造机箱结构。

　　从实际使用的细节设计来看，机箱内部的板卡安装导轨做了导向倒角，板卡插入时不需要刻意对准位置，顺着导轨就能平滑插入插槽，降低现场更换板卡的操作难度。前面板的接口区域做了下沉式设计，线缆插入后接头部分不会突出面板过多，避免现场人员走动时碰掉线。机箱的所有拼接缝隙都控制在0.5mm以内，既满足装配的公差要求，又能防止细小的金属碎屑、灰尘从缝隙进入机箱内部，在有少量粉尘的工业现场也能稳定运行。不同于追求极致扩展能力的多槽PXI机箱，这款三槽的低成本设计完全针对小规模远程测控节点的需求，去掉了冗余的扩展槽位，压缩了整机的体积与成本，对于只需要搭载两三块采集、控制板卡的应用场景来说，既不会造成槽位浪费，又能完全满足功能需求，在分布式测控系统的节点部署中，这类紧凑型机箱的选型占比正在逐年提升，很多现场工程师在搭建小型测试系统时，更倾向于选择这类集成度高、体积小巧、安装灵活的机箱产品，减少系统搭建的复杂度与后期维护的工作量。
