USB转四路串行端口通讯适配器结构

　　在工业现场的老旧设备改造场景里，经常会遇到工控机、笔记本电脑原生串行端口不足的问题——很多早年投用的PLC、传感器、条码扫描设备、工业仪表依旧采用DB9型RS232串行接口完成数据交互，而当下的主流计算设备大多只保留USB接口，甚至部分轻薄型设备连USB-A接口都做了精简，这时候端口扩展类的转换适配器就成了现场调试、设备联机必不可少的配件。这款USB转四路串行端口的适配器，就是针对多设备同时联机的需求设计的，相比单路转换接头，它能一次性扩展出四个独立的串行通讯通道，不用在调试多台设备时反复插拔更换接头，也避免了多个单路适配器堆叠占用接口空间、互相干扰的问题。

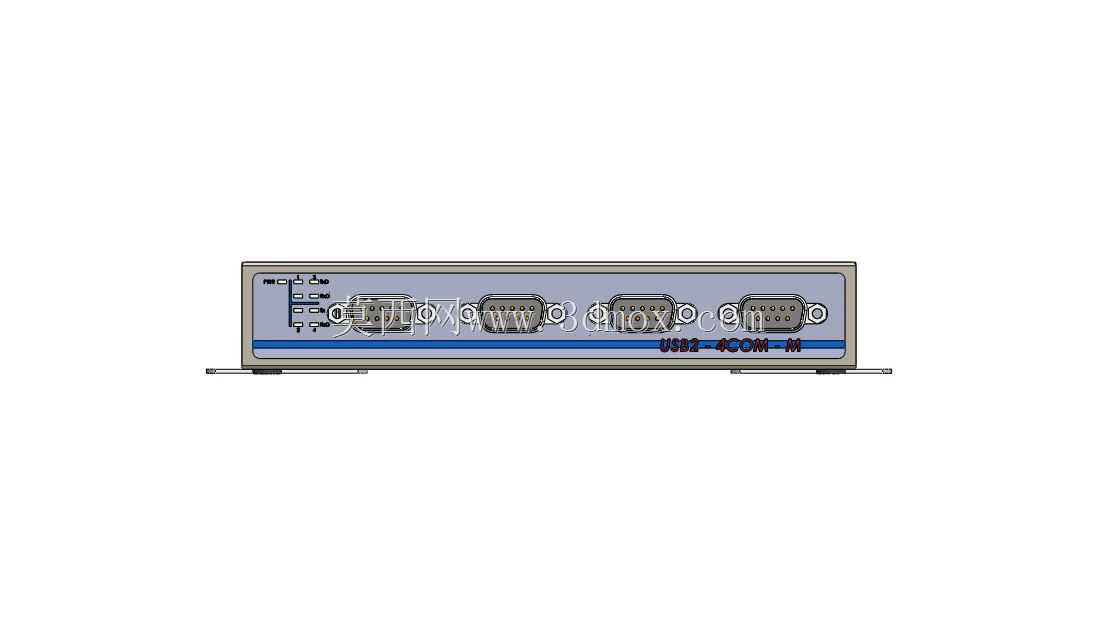

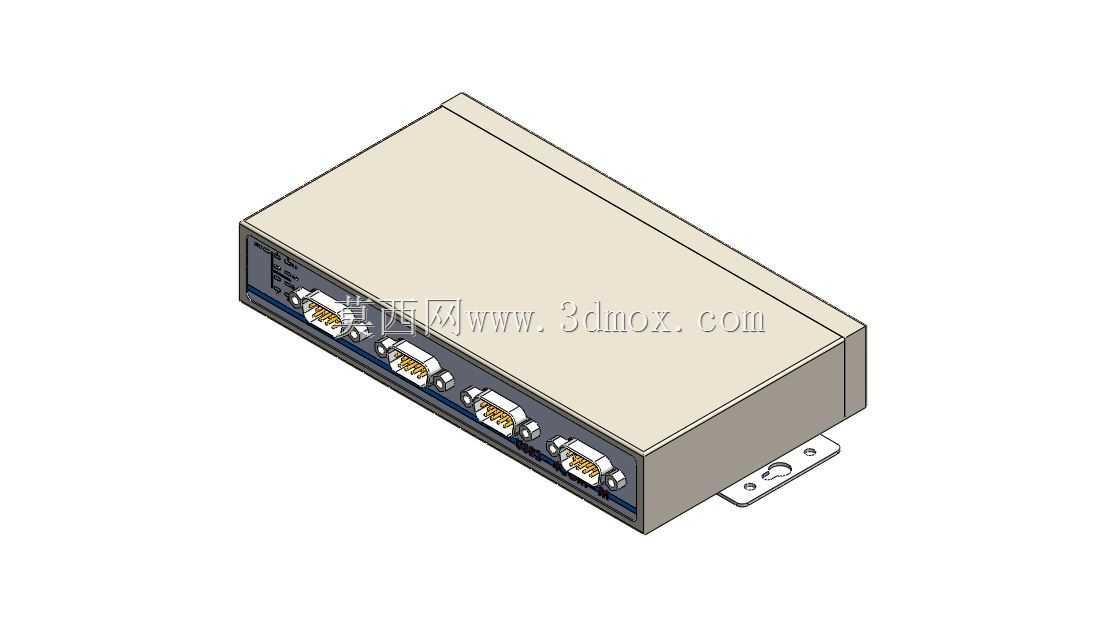

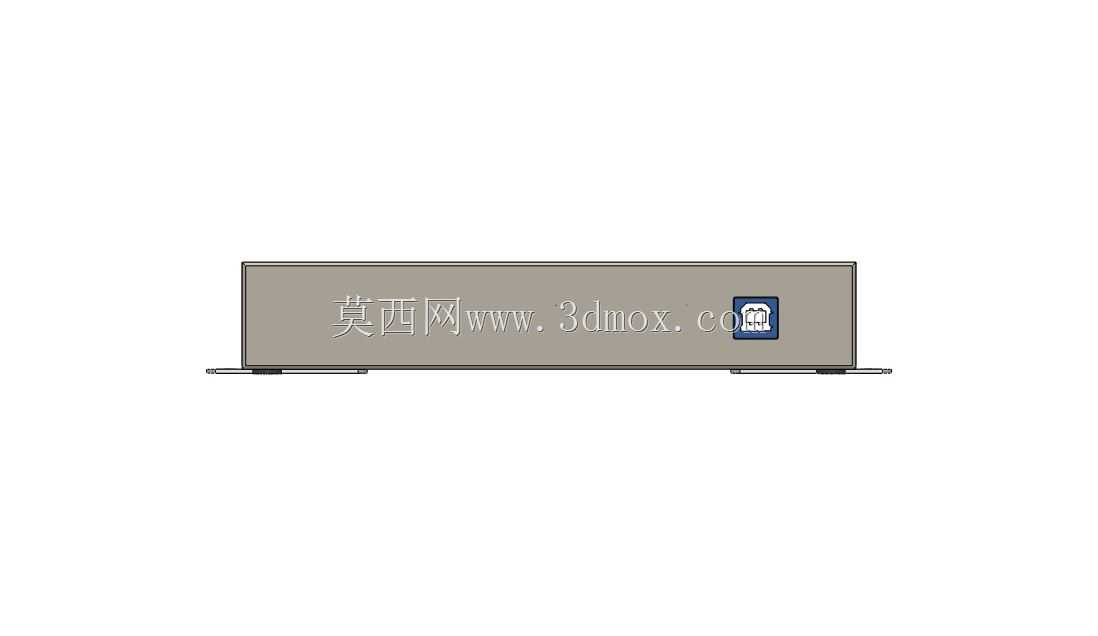

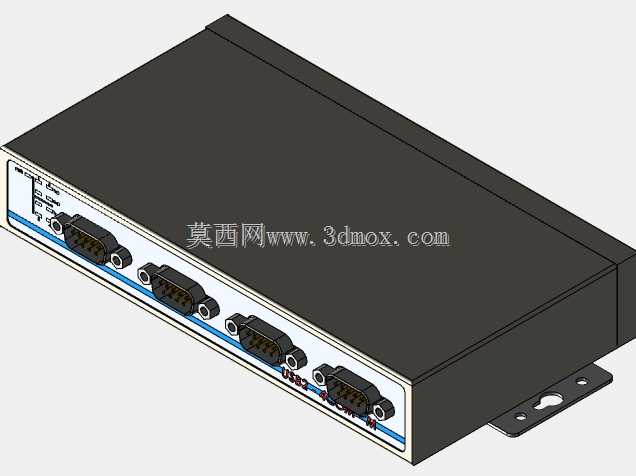

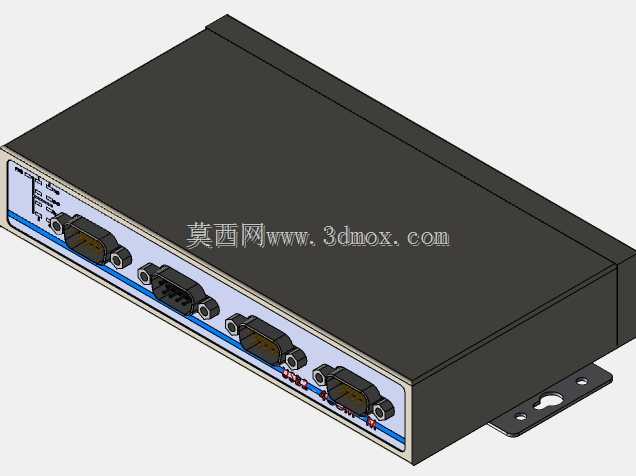

　　从结构设计来看，这款适配器采用了封闭式金属薄板壳体，壳体采用折弯拼接工艺，边角做了小圆弧过渡处理，既不会像塑料壳体那样在工业现场容易被磕碰碎裂，也能对内部的转换电路起到一定的电磁屏蔽作用，减少工业现场复杂电磁环境对串口通讯稳定性的影响。壳体一侧集中布置四个DB9公头接口，接口排列间距经过合理核算，即使四个通道同时插装带金属外壳的串口通讯线，相邻接头的外壳也不会出现干涉，不用刻意选用窄头线缆就能正常使用。壳体的USB输入接口布置在端面的另一侧，和四个串口输出端保持足够的距离，避免USB线缆和串口线束互相缠绕，方便现场布线整理。

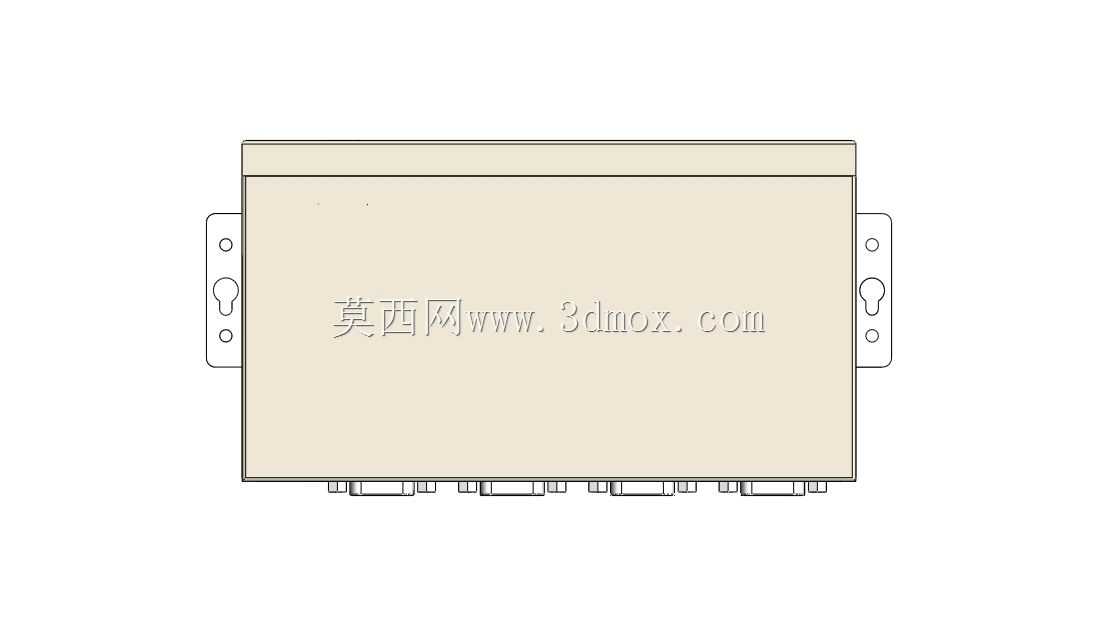

　　安装固定方面，壳体其中一个侧面延伸出带两个安装孔的固定耳片，安装孔的孔径适配常用的M3/M4规格固定螺丝，既可以直接通过螺丝把适配器固定在设备机柜的安装梁、电控箱的内壁板上，也可以配合导轨卡扣安装在标准DIN导轨上，适配工业机柜内的常规安装方式。固定耳片和壳体主体为一体化折弯结构，相比后期用螺丝加装的固定耳，长期使用不会出现松动移位的问题，能承受串口线缆插拔时的侧向作用力，不会因为反复插拔线缆导致壳体移位、接口虚接。壳体的上下盖采用卡扣加内部螺丝的固定方式，日常使用时表面没有外露的螺丝头，外观整洁，需要检修内部电路时拆开也很方便，不用破坏壳体结构。

　　实际使用过程中，四个串行通道各自独立工作，每个通道都具备完整的串口信号引脚，支持标准的RS232通讯协议，波特率覆盖常规工业设备常用的通讯速率范围，能满足绝大多数工业串行设备的联机需求。比如在自动化生产线调试时，可以同时连接触摸屏、PLC通讯口、变频器参数调试口、条码阅读器四个设备，不用来回切换接口，一次性完成多设备的参数配置和数据通讯测试；在实验室做设备数据采集时，也可以同时接多台串行输出的检测仪表，同步采集多路实验数据，不用占用多个USB接口。

　　设计过程中，壳体的内部空间预留了足够的电路安装余量，既可以容纳转换控制芯片、电平转换芯片的PCB板，也预留了电源滤波、信号防护元件的安装位置，能在PCB层面添加浪涌防护、静电防护元件，提升适配器在复杂工业环境下的抗干扰能力。壳体的内部高度经过核算，PCB板安装后和上下壳体内壁保留足够的安全间隙，避免PCB上的元件引脚接触金属壳体造成短路，同时也能在PCB和壳体之间添加绝缘垫片，进一步提升电气安全性能。接口部分的定位精度是这类适配器结构设计的重点，四个DB9接口的安装孔位和壳体上的开口位置公差控制在合理范围内，安装后接口和壳体开口对齐，不会出现插头插偏、插不到位的问题，USB接口的位置也做了同样的定位处理，保证USB插头能顺畅插拔，不会出现卡滞。

　　从外形尺寸来看，这款适配器的整体体积控制得比较紧凑，长度和宽度都比常规的单路串口转换器大不了太多，不会在机柜内占用过多安装空间，即使是在空间比较紧凑的小型电控箱里，也能找到合适的安装位置。壳体的表面采用哑光喷塑处理，不容易留下指纹和划痕，在工业现场使用时能长时间保持外观整洁，也具备一定的防锈能力，即使在湿度稍高的车间环境里使用，也不会轻易出现壳体锈蚀的问题。

　　在布线适配性上，四个串口呈直线等距排列，线缆插装后可以顺着接口方向自然引出，不会出现线缆过度弯折的情况，能延长通讯线缆的使用寿命，也方便整理线束，用扎带把多根串口线固定在一起，保持机柜内部布线整齐。USB接口端预留的空间也足够适配不同尺寸的USB插头，即使是带屏蔽层的加粗USB通讯线，也能正常插装，不会因为插头外壳尺寸偏大出现插不到位的问题。
