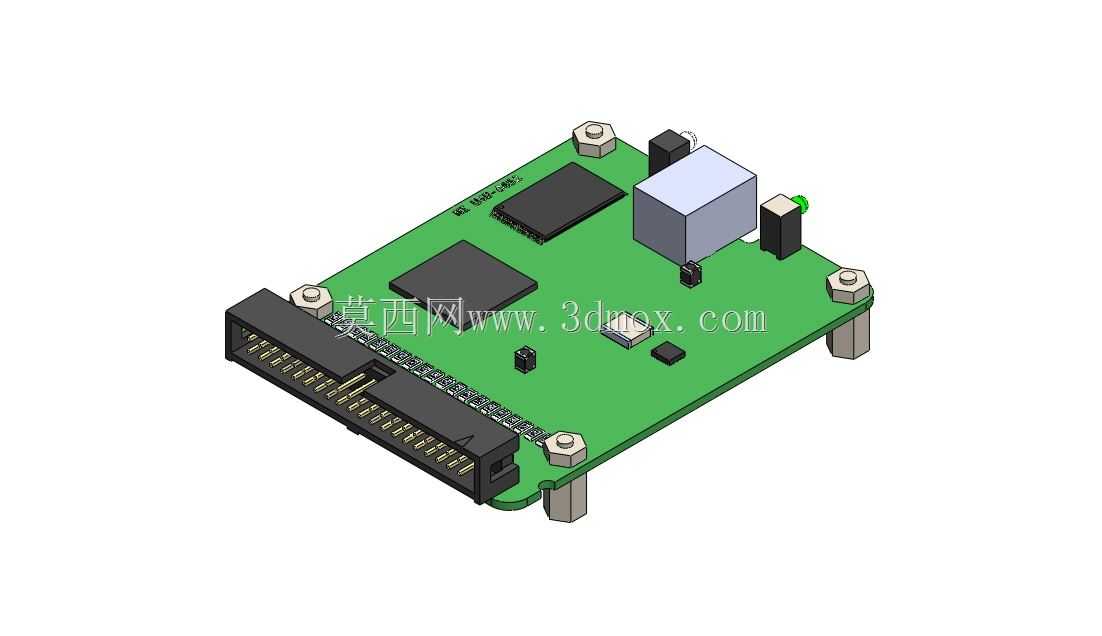

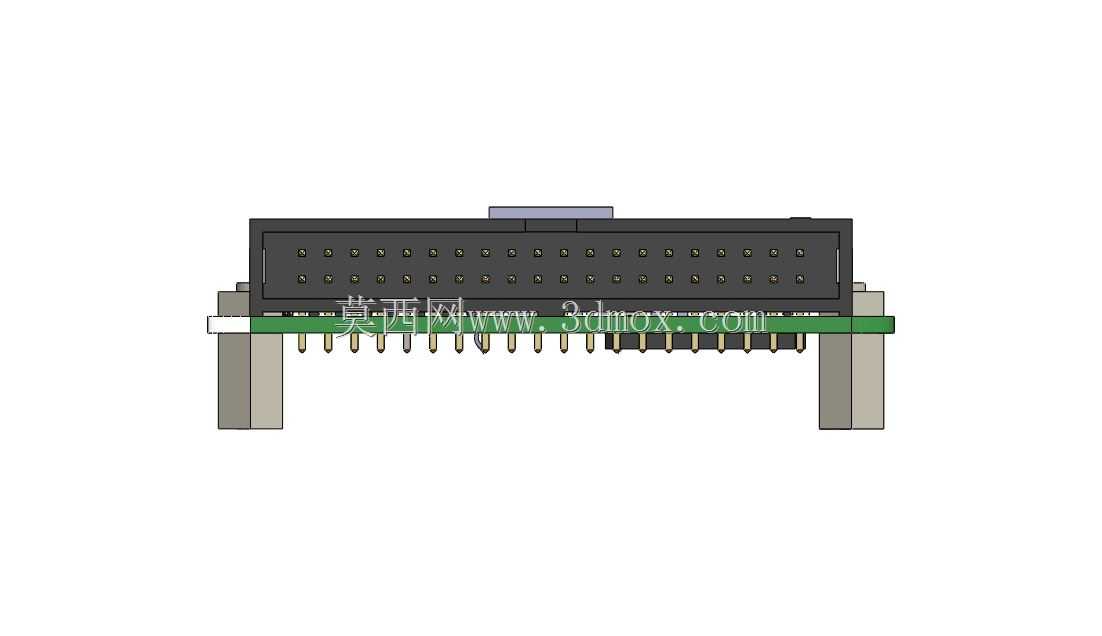

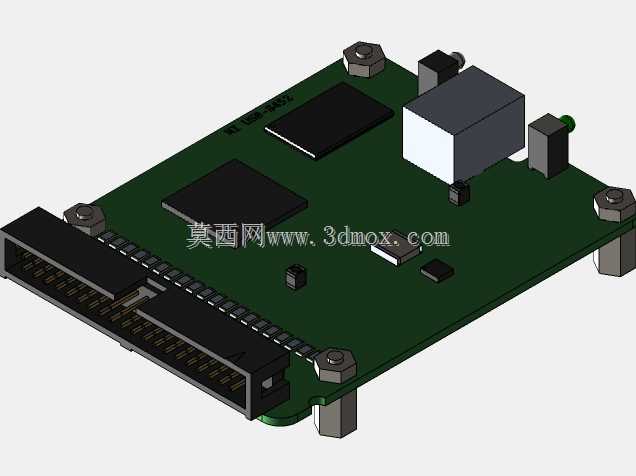

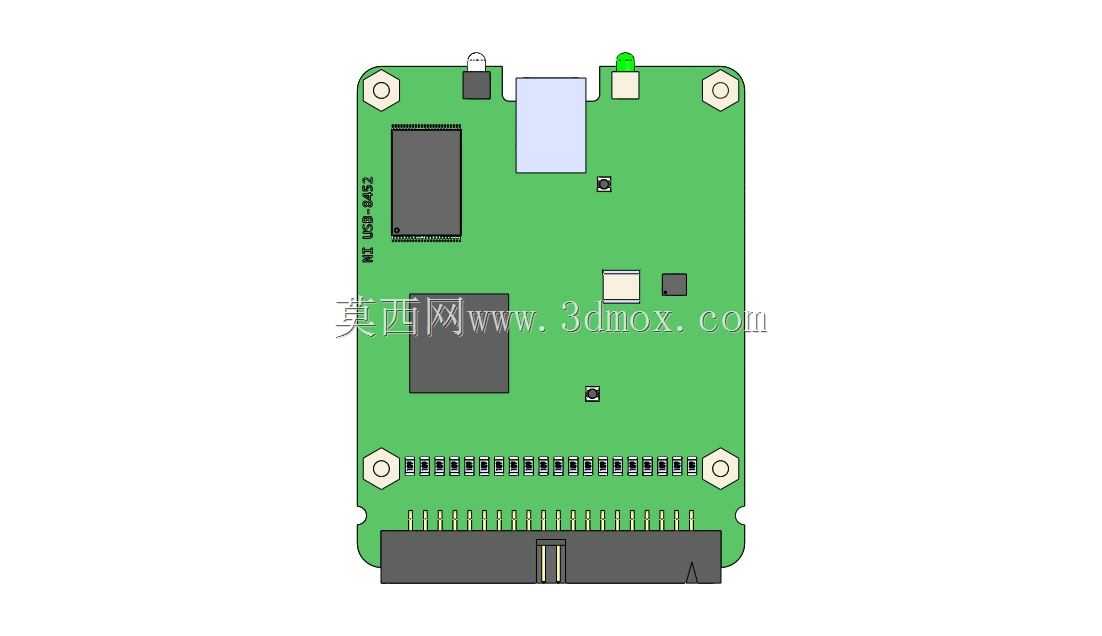

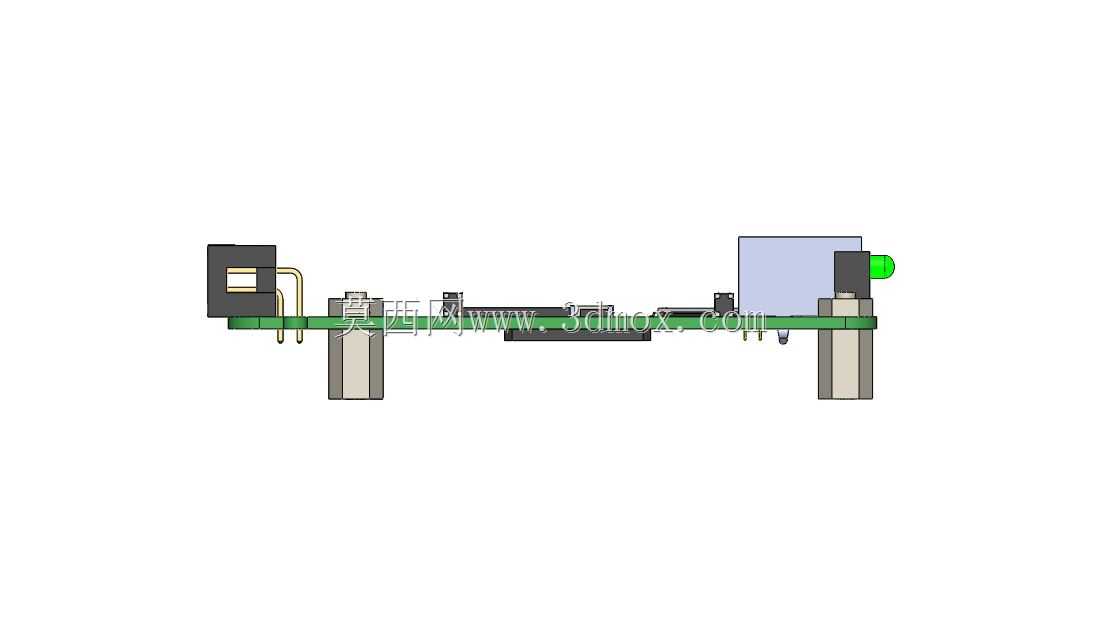

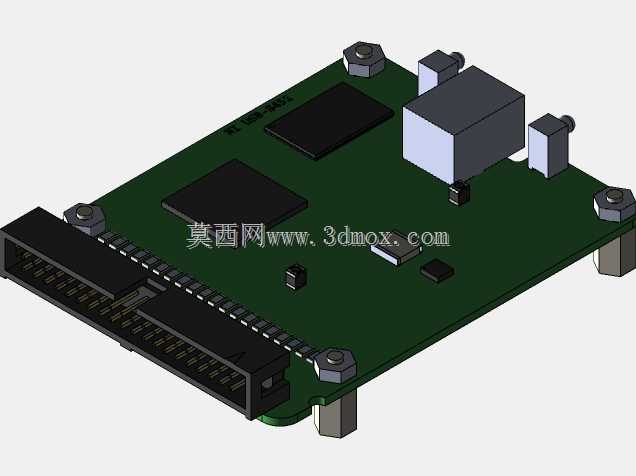

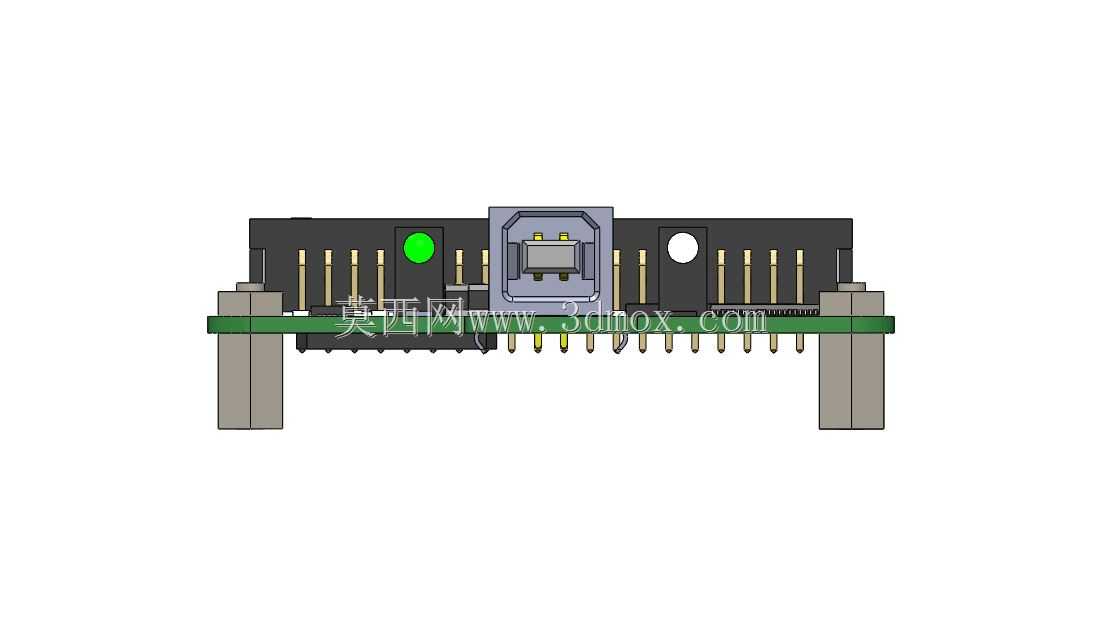

在嵌入式测试、消费电子产线调试、集成电路原型验证这类场景里,经常会遇到主控端和从端外设通讯协议不匹配的问题,尤其是I2C、SPI这类板级常用总线,很多上位机没有原生引出接口,外接转换模块又经常遇到安装空间受限、供电走线冗余的问题,这款OEM版本的通讯接口板就是针对这类集成需求做的结构设计。从实际集成的角度看,这款板卡采用USB总线供电设计,不需要额外外接电源回路,整体结构做了紧凑化布局,板载核心通讯处理芯片、存储芯片、接口防护元件都做了分区排布,高压隔离区域和信号处理区域做了物理间距预留,避免信号串扰影响通讯稳定性。板卡的安装边界完全适配标准OEM集成需求,四个角预留的铜柱安装孔位采用标准M3螺纹规格,
安装孔的中心距匹配工业级板卡通用安装尺寸,可以直接固定在设备内部的安装凸台上,不需要额外做转接支架,板卡边缘到安装孔的距离预留了走线空间,不会和设备内部的其他线束、结构件产生干涉。对外接口部分,一侧布置标准USB Type-B接口用于和上位机连接,另一侧布置IDC排针接口用于引出I2C、SPI总线信号以及通用IO通道,排针的引脚定义遵循工业级通用排布,方便直接对接标准排线,减少定制线束的工作量。板载的通用IO通道一共引出八路,这些通道并不是简单的电平引出,而是做了方向可配置设计,在实际应用里可以直接用来配置I2C设备的地址引脚、切换多路LED的选通信号、控制模拟转换芯片的片选,甚至可以做简单的状态信号采集,不需要额外外接IO扩展板,
进一步压缩集成时的空间占用。结构设计上,板卡的顶层元件高度做了统一管控,最高的隔离元件高度不超过12mm,存储芯片、主控芯片都采用表贴封装,底部没有布置过高的插装元件,整体板厚采用标准1.6mmFR4板材,满足工业级设备的抗振要求,在产线设备长期运行的振动环境下不会出现元件松脱、接插件接触不良的问题。接口部分的金属外壳做了接地处理,USB接口的屏蔽层直接和板卡的保护地连通,能够有效抑制工业现场的电磁干扰,避免通讯过程中出现丢包、误码的情况。在做集成设计的时候,需要注意板卡的散热预留,虽然板卡整体功耗不超过500mA,但是核心通讯芯片在长时间高速通讯的时候会有一定温升,安装时不要在芯片表面贴装绝缘泡棉,
预留至少2mm的空气对流空间即可满足散热需求,不需要额外加装散热片。另外板卡上的状态指示灯布置在板边位置,安装后可以直接从设备的观察窗看到供电、通讯状态,不需要额外引出状态指示线路,方便现场调试的时候快速排查故障。从建模的细节来看,所有元件的外形尺寸、安装定位都完全按照实物测绘还原,接插件的插拔行程、铜柱的螺纹深度、板边的倒角尺寸都做了精准复刻,在做设备整体装配仿真的时候,可以直接导入这个模型做干涉检查,不需要再对板卡模型做二次修整,能够有效缩短结构设计的周期。针对不同的集成场景,这个板卡的模型也可以直接用来做安装面板的开孔定位,USB接口的开孔尺寸、排针的避让空间都可以直接从模型里提取尺寸,减少现场测绘的工作量。
