60x60规格电气布线用开口型导线管

　　做电气柜内部布线设计快十年，经手的柜体从低压动力柜到PLC控制柜少说有几百台，导线管这类走线构件看着不起眼，实际选不对规格、结构不合理，后期现场布线、运维改线能把人折腾得够呛。这次做的这款60x60截面的导线管，是专门针对电气面板侧装、柜内竖向布线场景优化的结构，之前做项目踩过不少走线槽的坑，比如槽壁开孔间距不合理，硬线掰半天塞不进去，或者槽盖卡合太松，柜内风机运行久了震得槽盖脱落，线芯露出来积灰还容易碰接短路，这些实际现场遇到的问题，在建模的时候都逐一做了结构调整。先说说实际应用的场景，这类60mm宽度、60mm高度的导线管，适配的是单排1.5平方硬线不超过40根、或者2.5平方硬线不超过25根的布线容量，

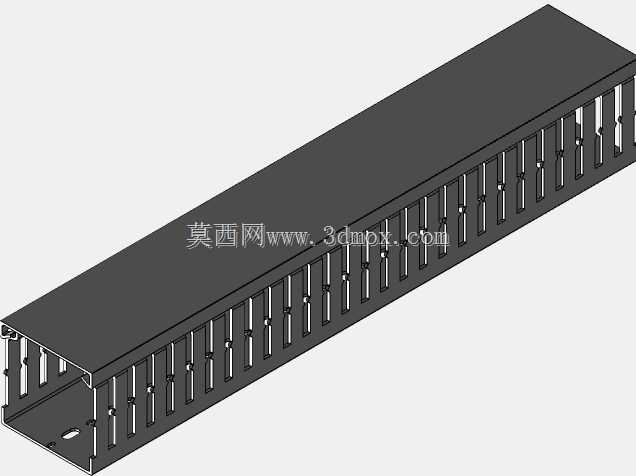

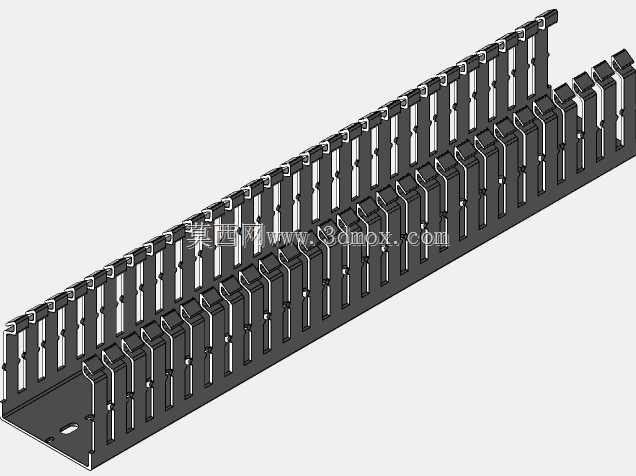

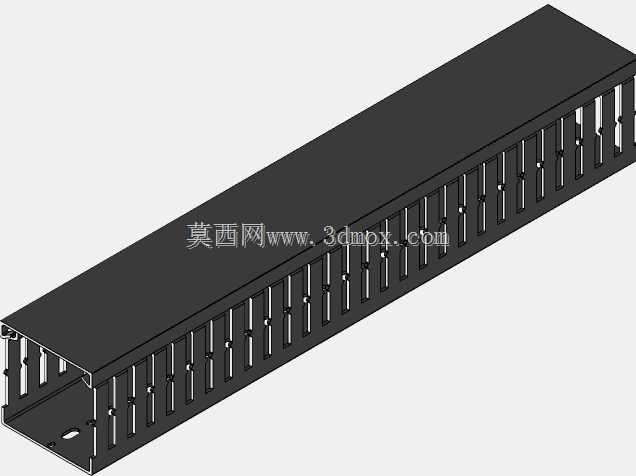

　　一般用在电气面板的背部竖向走线，把面板上按钮、指示灯、继电器的出线统一归集到槽内，顺着槽体引到端子排区域，避免柜内走线乱成一团，也能给后期检修留出走线余量，不会因为线拉得太紧绷，设备运行震动把线芯扯断。设计的时候首先确定的是安装边界，槽体整体外截面严格控制在60x60mm，槽底预留的安装孔位间距是200mm，适配柜内常用的C型材安装梁的孔距，不用现场重新打孔，直接用M4自攻螺丝就能固定，槽体两端做了1mm的拼接止口，多段槽体接长的时候不会出现错位，拼接处的缝隙控制在0.5mm以内，不会出现小线径的控制线卡进拼接缝的问题。然后是槽壁的出线孔结构，之前用的老款线槽出线孔是等距8mm的圆孔，硬线要穿过去得把线端弯成小角度，

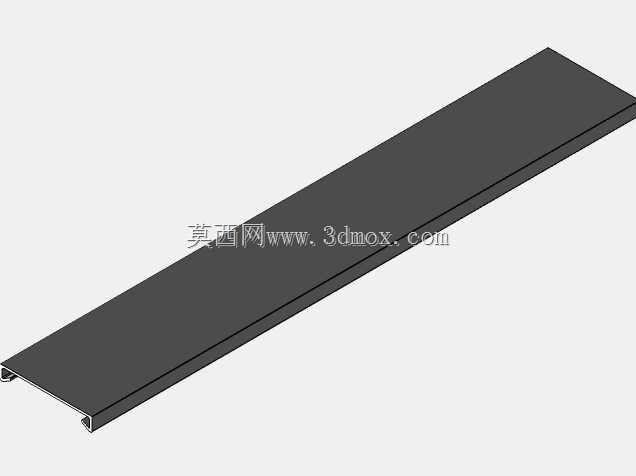

　　现场施工效率很低，这次把侧孔改成了带导向缺口的长条形开孔，孔距控制在12mm，每个开孔的边缘做了0.3mm的圆角钝化处理，不会划伤线皮，施工的时候只要把线顺着缺口按进去就行，不用从槽端逐根穿线，能省不少布线的时间。槽盖和槽体的卡合结构也做了优化，之前的薄壁线槽卡合量只有0.8mm，柜内温度高的时候PVC材质稍微软化，槽盖就容易脱开，这次把卡合边的搭接量做到1.5mm，卡合的时候有明显的阻尼感，扣上之后徒手拽不会掉，同时拆卸的时候用平口螺丝刀轻轻一撬就能打开，后期改线加线的时候不用把整段槽盖拆下来，在对应位置撬开一段就能操作。槽体的壁厚控制在1.2mm，既不会因为壁太薄运输、安装的时候容易变形，也不会因为壁太厚浪费材料，槽底做了两条加强筋，顺着槽体长度方向布置，哪怕是1米长的槽体单端拎起来，挠度也不会超过5mm，安装的时候不会因为槽体弯曲出现和安装梁贴合不严的问题。实际选型的时候要注意，这类60x60的导线管不适合走大平方的动力线，动力线发热量大，槽内布线填充率不能超过横截面的50%，不然散热不好容易加速线皮老化，要是走带屏蔽层的通讯线，还要注意和动力线分槽布置，这款槽体的结构是全开口侧出孔，屏蔽线接地的时候可以就近从侧孔引出接地线，不用在槽体上额外开孔。之前做光伏并网柜项目的时候，用过类似规格的线槽，当时因为槽壁的开孔太靠上，底部的线要引出来得往上拽很长一段，浪费线材不说，线弯的半径太小还容易损伤线芯，

　　这次建模的时候把侧孔的下沿距离槽底留了5mm的距离，槽底的线不用往上抬太多就能从侧孔引出，线的弯曲半径能满足国标要求的线径5倍以上，不会出现死弯。另外槽体的端部做了去毛刺处理，不管是切割之后的断面还是出厂的原端，都不会有锋利的飞边，施工的时候不会划手，也不会刮破线皮。很多刚入行的结构设计师选走线槽的时候只看截面尺寸，不注意侧孔的形式、卡合结构、安装孔位这些细节，等到现场安装的时候才发现各种不合适，要么装不上，要么布线的时候效率极低，这款导线管的结构就是把这些现场遇到的实际问题都整合到设计里，不管是车间批量预装还是现场临时改线，都能适配大部分电气面板、低压柜体的布线需求，不用额外做二次加工。
