工业电气安装用集成式配电盘结构设计

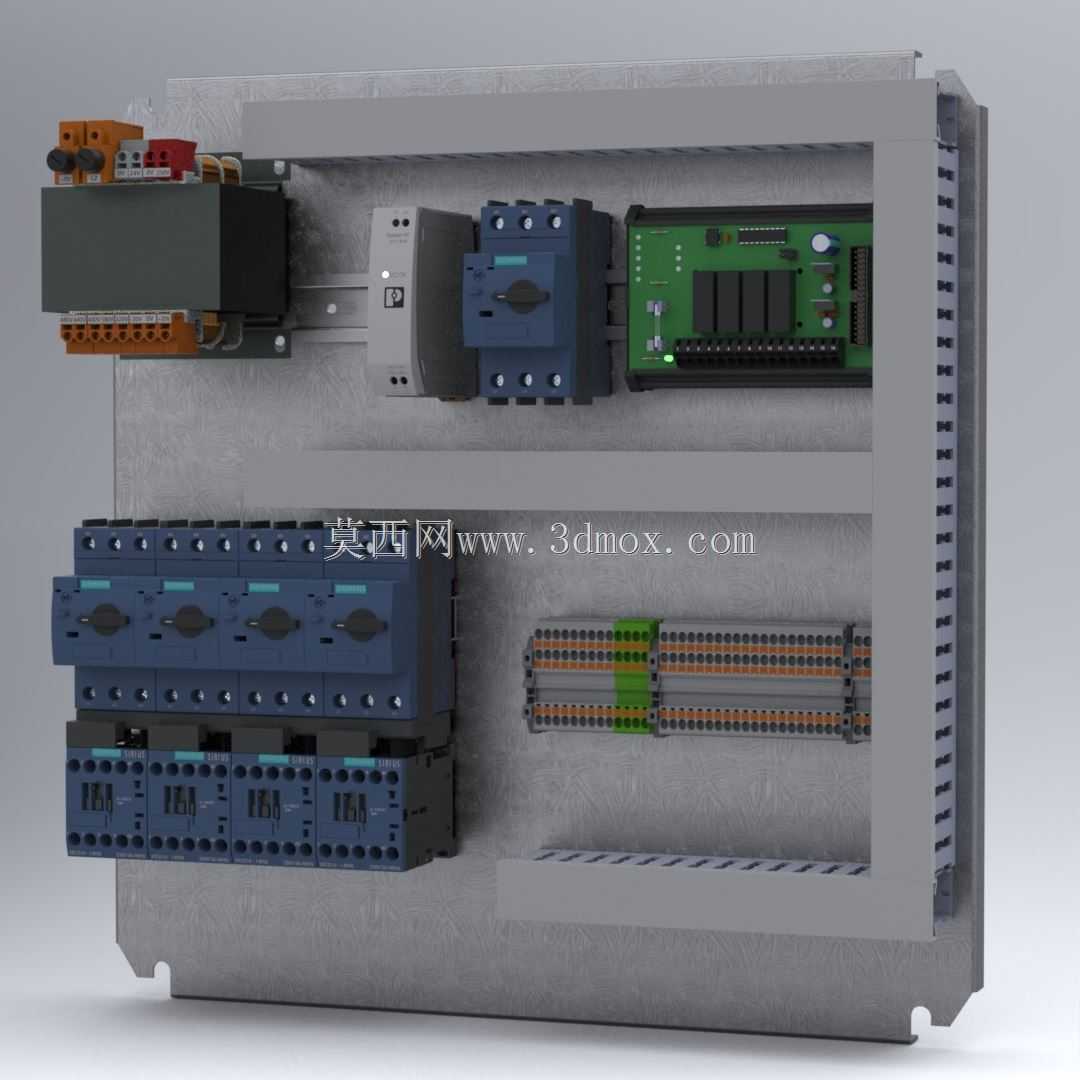

　　在工业低压配电场景中，这类集成式配电盘是车间设备供电、自动化产线配电、小型机组电控系统里的核心承载部件，区别于大型落地式配电柜的整柜结构，这类配电盘多作为柜内安装的核心功能板，也可独立嵌入小型设备的电控舱内，承担回路分断、过载保护、短路防护、供电分配的核心作用。从实际工程应用来看，这类配电盘的适配场景非常广泛，小到单台非标自动化设备的机旁电控，大到小型生产工段的集中配电分线，都能见到同结构产品的应用，它替代了传统零散安装的断路器排布方式，把供电进线、分路出线、保护元件、接线端子都集成在一块标准化安装板上，大幅减少现场布线的杂乱问题，也降低后期运维排查线路的难度。

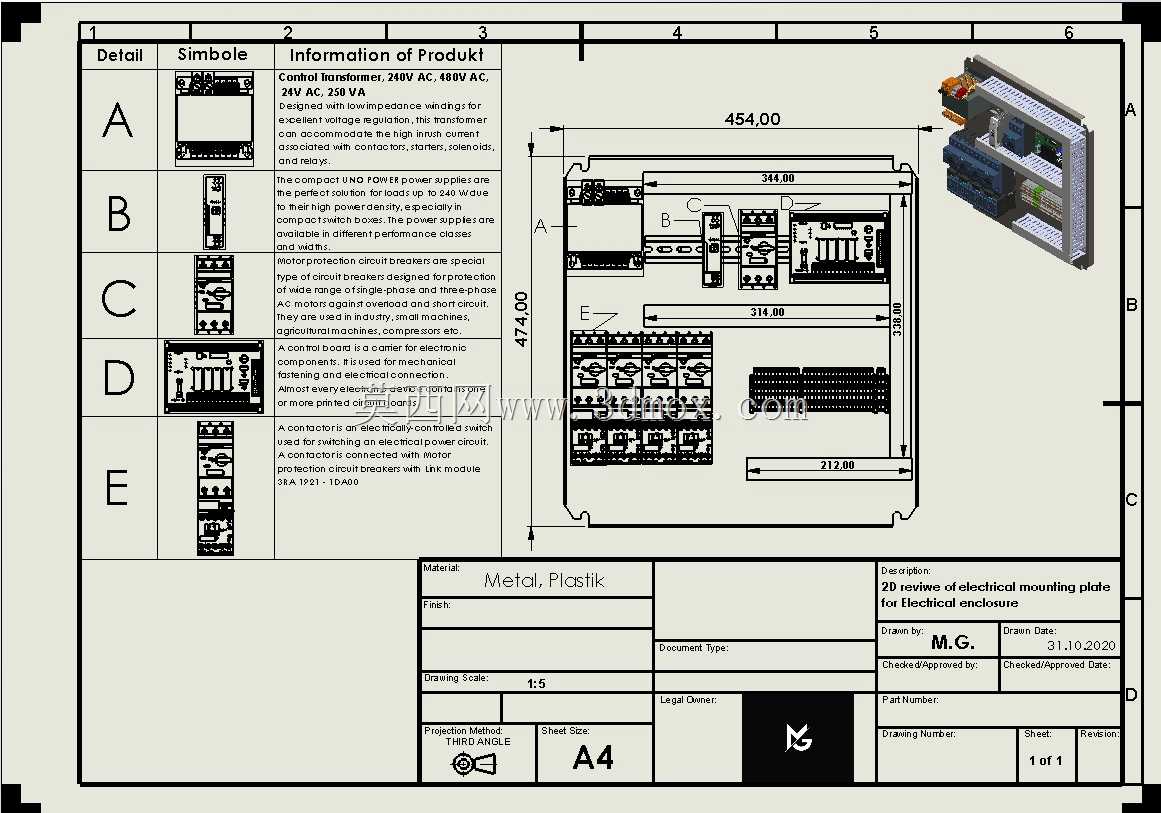

　　从设计思路上看，这款配电盘采用了金属与塑料复合的材质搭配，安装基板采用金属材质保证结构强度与安装刚性，元件卡扣、线槽分隔部分采用阻燃塑料材质，兼顾绝缘性能与加工便利性，整体布局遵循电气安全间距要求，进线端与出线端分区排布，强电流回路与控制回路做了物理分隔，避免大电流走线对控制信号产生干扰。布局上左侧预留了元件明细标识区，把每一路对应的元件符号、保护参数都做了对应标注，现场接线时可以直接对照标识完成回路对接，不用反复核对电气原理图，能有效减少接线错误率。主视图区域的元件排布按照电流走向规划，进线端子接入后先经过总保护开关，再分路到各个支路断路器，每一条支路的走线都预留了规整的布线路径，线槽的走线空间留足了多股线缆的弯曲半径，避免硬线弯折过度导致线芯断裂。

　　尺寸设计上，整体安装板的外轮廓尺寸为454mm×474mm，属于标准A4幅面衍生的安装尺寸，适配市面上多数标准壁挂式电控箱、小型立式电气柜的内部安装位，安装孔位按照通用电气安装板的孔距规范设置，不需要对原有柜体做二次打孔改造就能直接替换安装。板上的元件安装位采用标准化导轨卡槽设计，兼容主流规格的断路器、接触器、接线端子的安装尺寸，后期如果需要调整回路数量、更换不同额定电流的保护元件，不需要重新加工安装板，直接在导轨上拆装元件即可，拓展性很强。细节设计上，每一个元件的安装位置都预留了足够的操作空间，断路器手柄的操作距离满足电气安全规范要求，不会出现操作时触碰相邻元件的问题，接线端子的排布间距也预留了压线工具的操作空间，现场接线时不需要额外挪动周边元件就能完成端子压接与固定。

　　从功能特性来看，这款配电盘支持24V AC、230V AC、400V AC多电压等级的回路集成，总进线承载能力满足小型配电场景的总电流需求，每一条支路都配置了对应的过载与短路保护元件，当单台设备出现过流、短路故障时，对应支路的断路器会单独分断，不会影响其他回路的正常供电，能把故障影响范围控制在最小。板上预留的布线空间可以容纳多股不同线径的动力线与控制线，不同电压等级的走线通过分隔槽做物理隔离，满足电气安全规范里的强弱电分离要求，避免出现绝缘击穿、信号干扰的问题。安装板的边缘做了折边处理，既提升了整板的结构刚性，避免大尺寸薄板安装后出现变形，也能防止安装时锋利的板边划伤施工人员的手部。在实际选型应用中，这类预制好的集成配电盘比现场零散组装的配电结构可靠性更高，因为所有元件的排布、间距、走线路径都在设计阶段做了验证，不会出现现场组装时常见的安全间距不足、走线杂乱、元件干涉的问题，能大幅缩短现场电控系统的安装调试周期，也方便后期运维时快速定位故障回路，替换故障元件。
