菲尼克斯24V30W导轨式开关电源结构设计

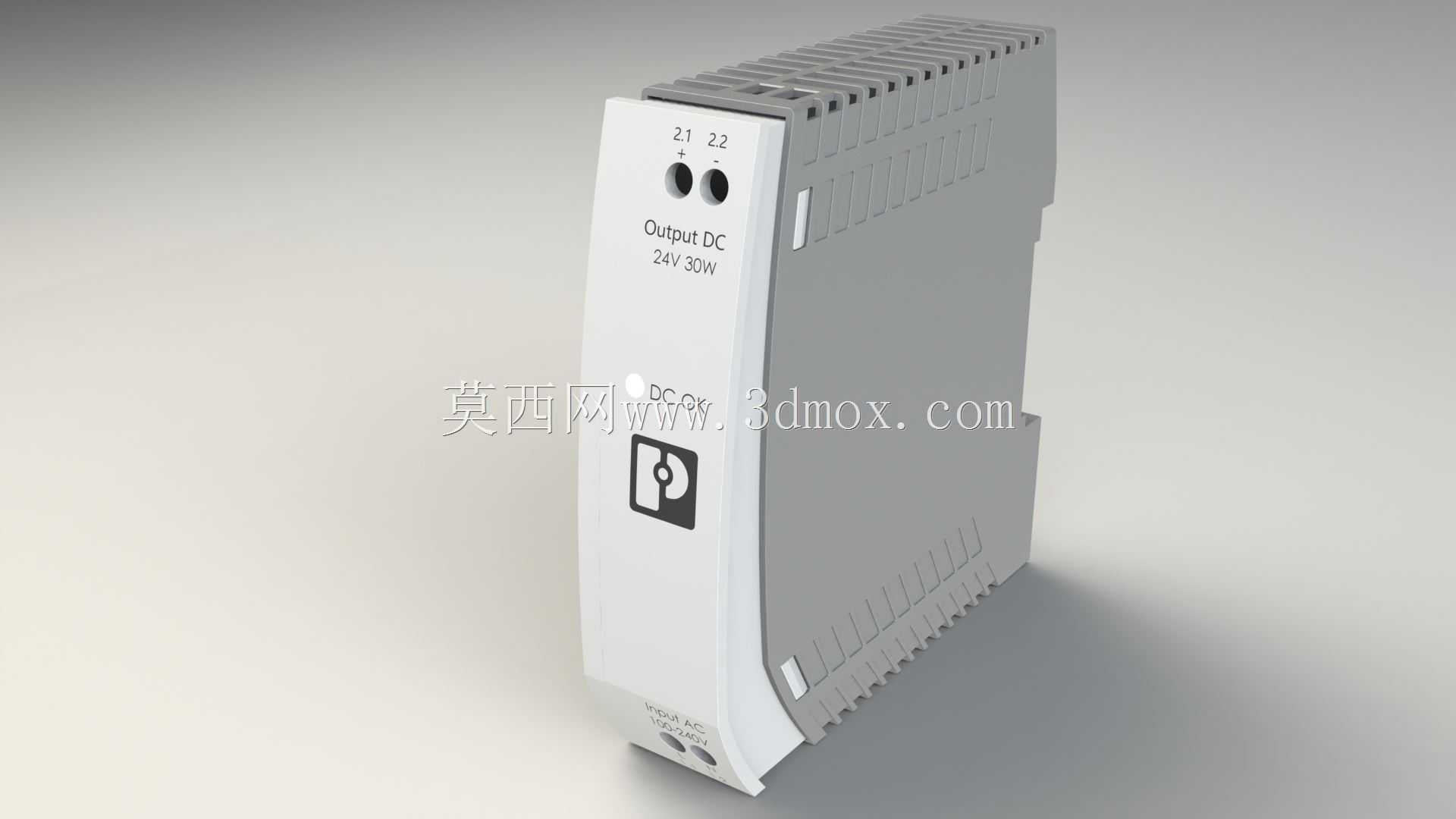

　　在工业控制柜的内部布局设计中，导轨式开关电源是占据极小安装空间却承担核心供电职能的基础元件，本次还原的这款菲尼克斯UNO系列小功率电源，针对紧凑型控制柜的空间痛点做了全维度的结构优化，适配绝大多数低压工控场景的直流供电需求。从实际应用场景来看，这类30W功率等级的24V直流电源，常被用于小型分布式IO站、传感器组网回路、小型人机界面终端、继电器控制回路的独立供电，不需要占用主电源回路的功率冗余，在设备的局部控制单元、现场操作柱、小型单机设备的电控箱内都能见到这类产品的身影，相比大功率集中供电电源，它的布线距离更短，线损更小，故障排查时也能快速定位局部供电异常，不会因为单路供电故障导致整套设备停机。

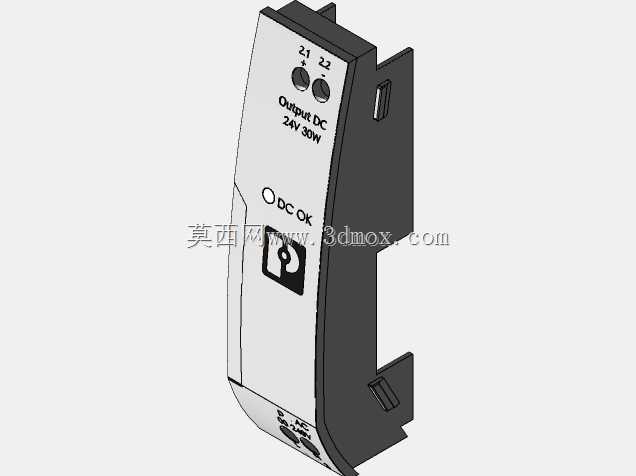

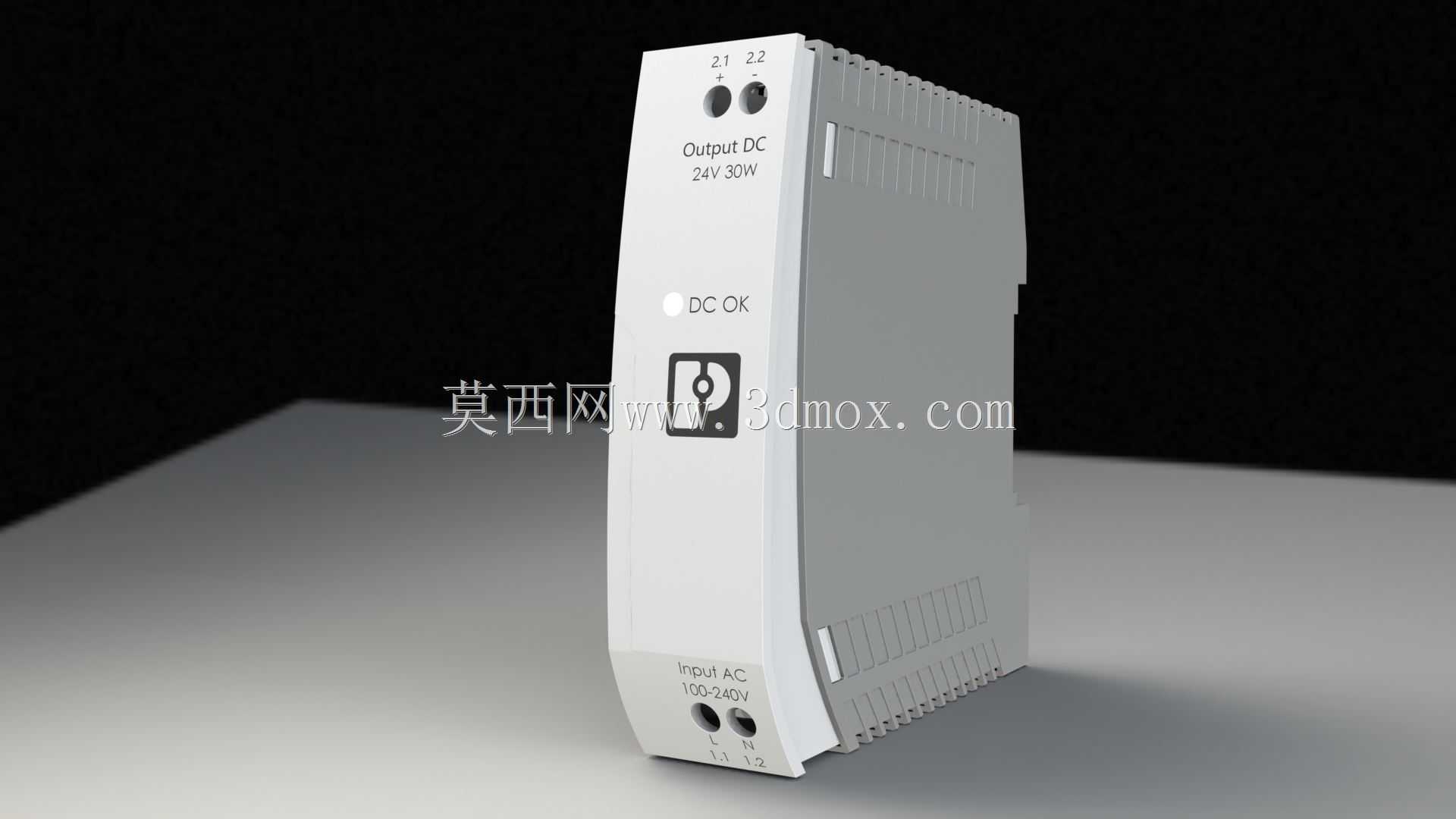

　　从产品功能特性来看，这款电源采用AC220V交流输入，输出稳定的DC24V直流，额定输出功率30W，足够带动10个以内的四线制传感器加小型中间继电器的负载组合，前端自带输入状态指示，正面的DC OK指示灯能在供电正常时给出明确的视觉反馈，运维人员巡检时不需要借助万用表就能快速判断供电回路状态。输出端的接线端子采用螺钉压接结构，适配0.5-2.5平方毫米的多股铜芯线，接线时不需要额外压接冷压端子也能保证可靠连接，端子旁清晰标注了输出正负极的标识，避免现场接线时出现极性反接的失误。输入端同样采用螺钉端子设计，兼容零火线任意接入，不需要区分相线零线，降低现场接线的出错概率。

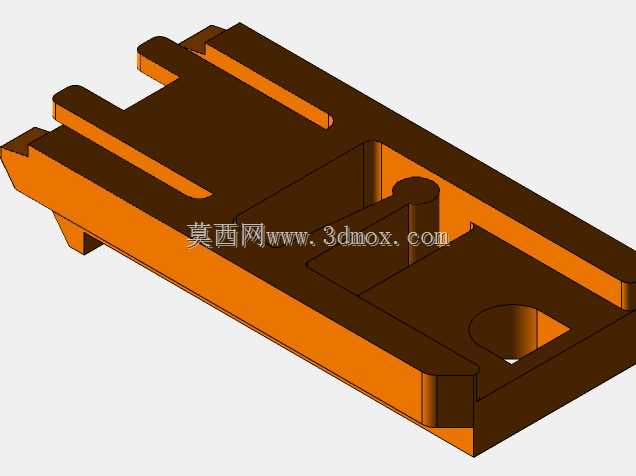

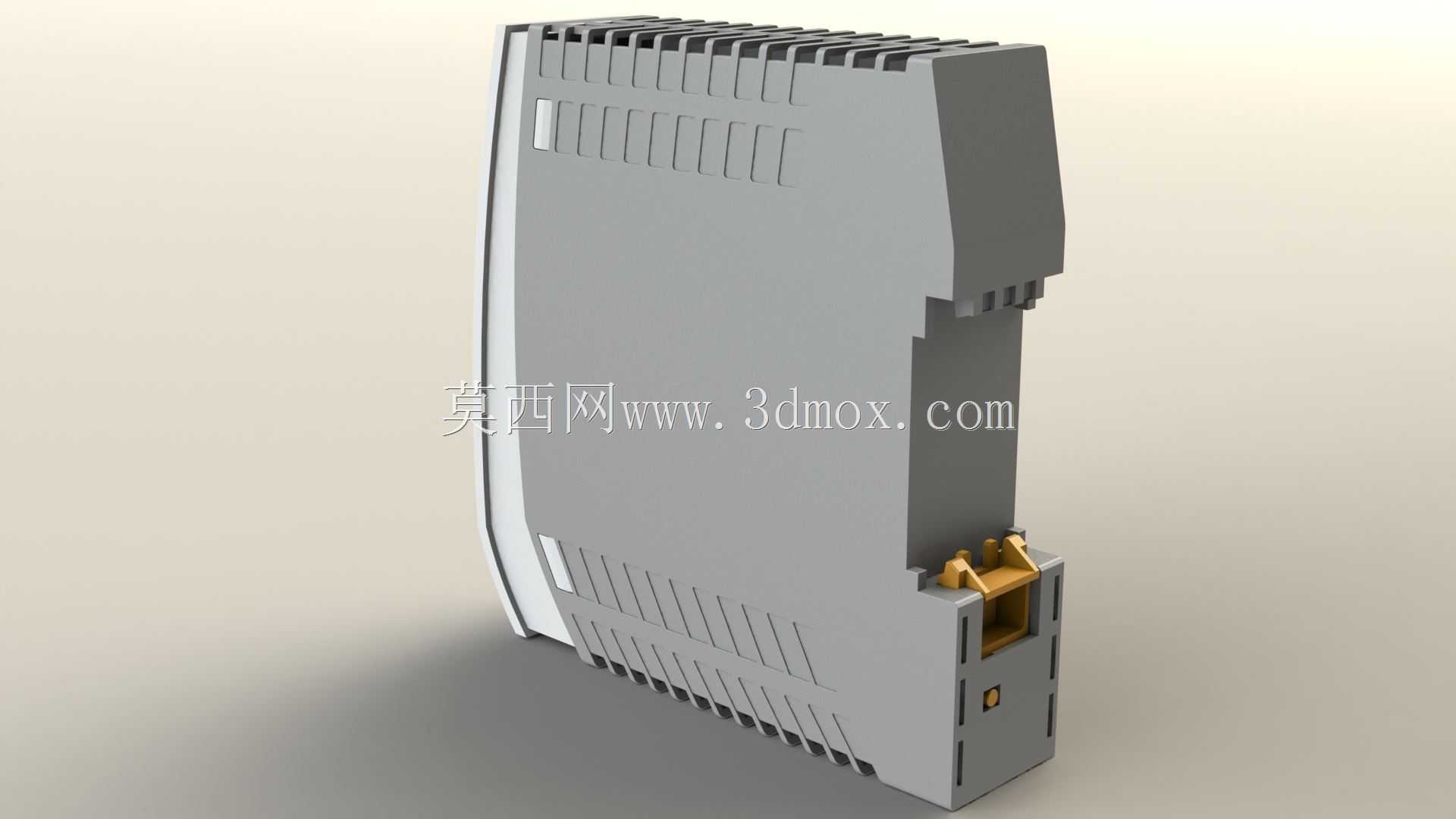

　　在设计思路上，这款电源完全遵循DIN导轨安装的标准规范，整体壳体采用窄体式结构，宽度仅为22.5mm，刚好占据标准导轨上一个微型断路器的安装位，在做柜内布局排布时，可以和微型断路器、继电器、端子排等标准导轨元件并排安装，不需要预留额外的安装间隙，壳体侧面的散热格栅顺着空气对流方向排布，在柜内自然通风的环境下就能满足满载运行时的散热需求，不需要额外加装散热风扇，避免了风扇磨损带来的寿命短板，也不会因为风扇积灰导致散热效率下降。壳体的上下两端都做了卡扣式的导轨锁定结构，安装时只需要将上端卡扣卡入导轨上沿，向下按压就能卡紧下端锁扣，拆卸时用一字螺丝刀撬动下端的解锁拨片就能快速取下，不需要借助其他工具，单人就能完成拆装操作，大幅提升柜内元件的装配效率。

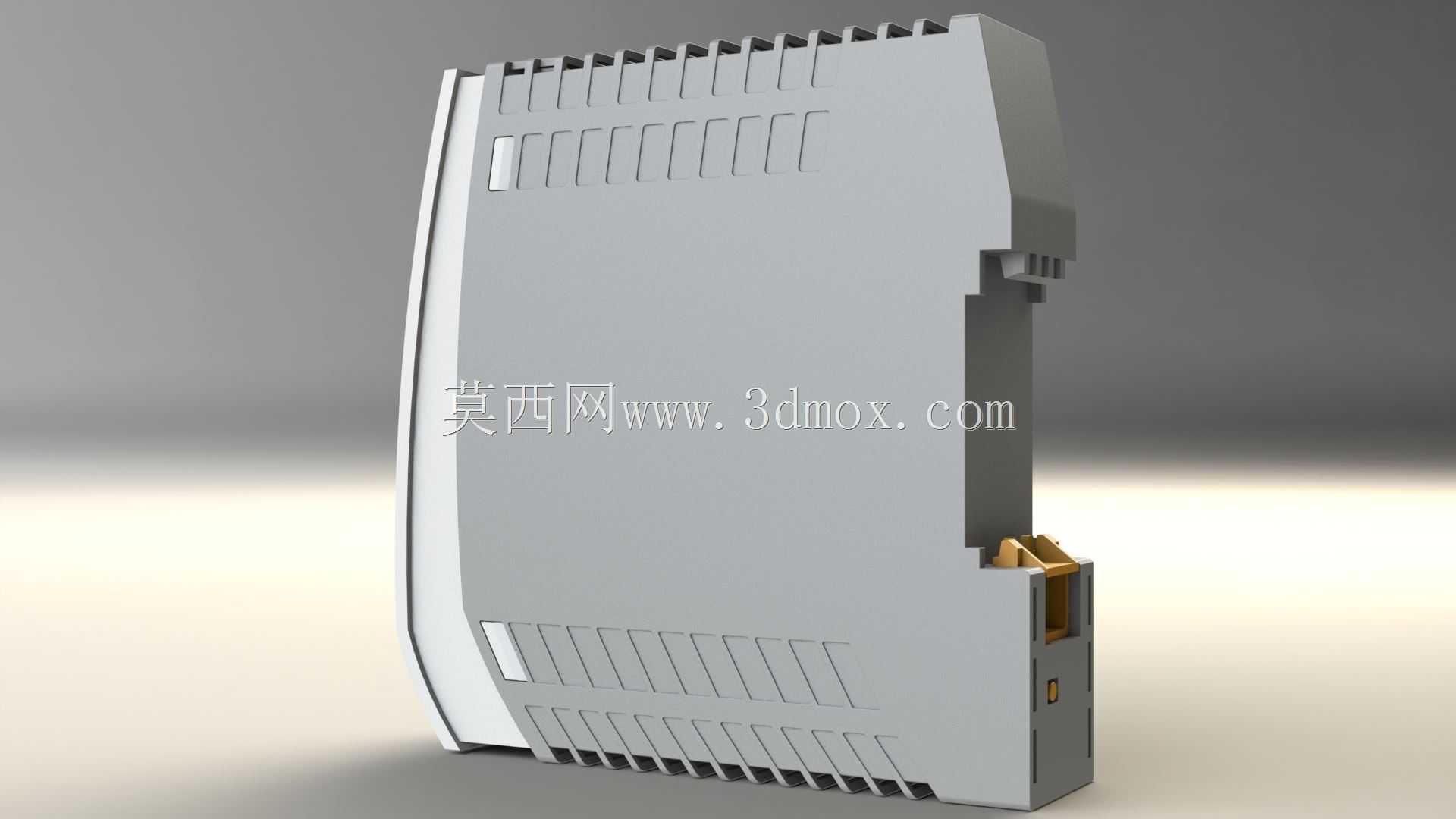

　　从外形尺寸与安装边界来看，这款电源的整体深度为90mm，高度为100mm，安装后从导轨表面到壳体最外侧的突出距离为90mm，适配深度120mm以上的标准电控箱安装，不会出现箱门无法闭合的问题。壳体的边角都做了圆弧过渡处理，没有尖锐的棱角，装配时不会划伤操作人员的手部，也不会刮损相邻元件的导线绝缘层。壳体正面的标识采用激光蚀刻工艺，长期在高温、多尘的工业环境下也不会出现标识脱落、模糊的问题，运维人员在设备投用多年后依然能清晰辨识接线标识与参数信息。壳体材质采用阻燃V0级的工程塑料，在出现内部元件过热、短路故障时不会出现明火蔓延，满足电控设备的防火安全要求，壳体的拼接缝隙控制在0.1mm以内，能阻挡直径1mm以上的固体异物进入壳体内部，适配多尘的工业现场使用环境，不需要额外加装防护外罩。

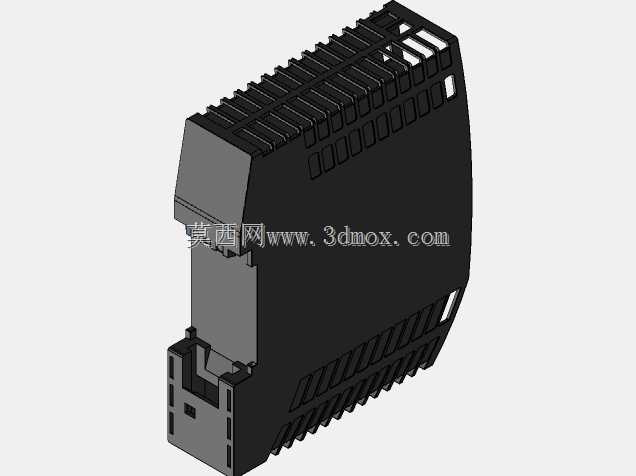

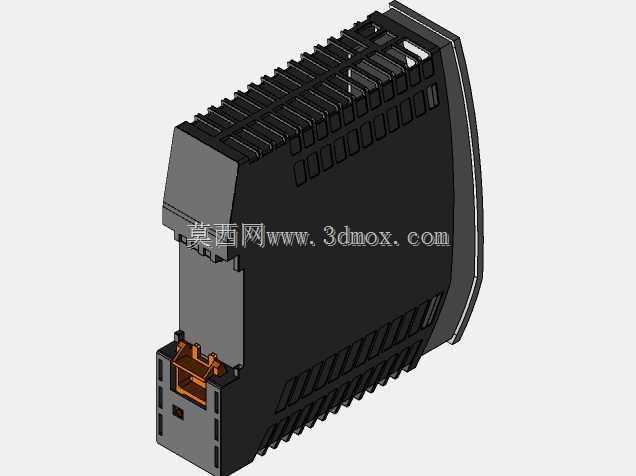

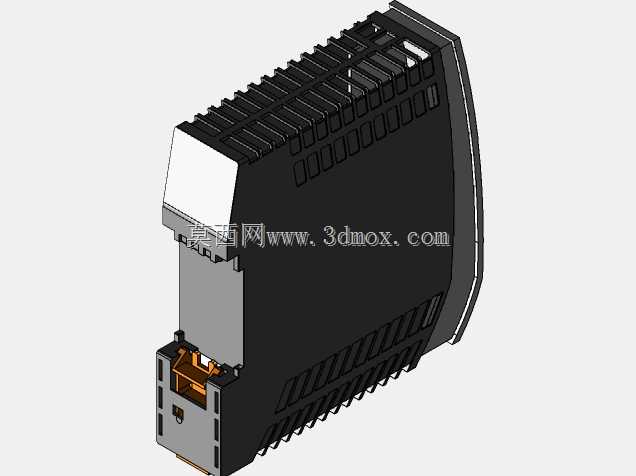

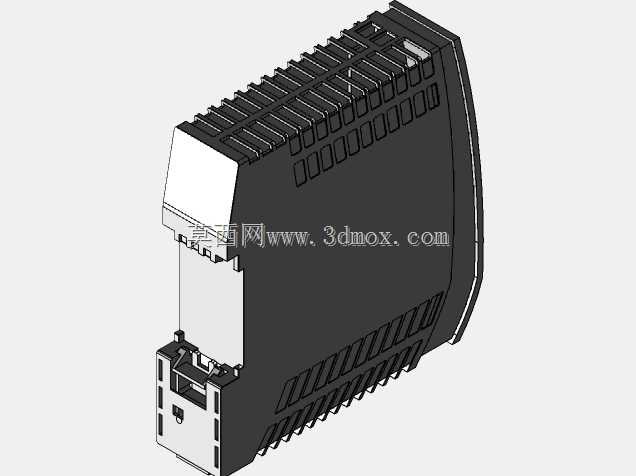

　　在做三维建模还原时，需要重点关注导轨卡扣的活动行程与锁定位置，保证虚拟装配时能和标准35mmDIN导轨实现精准的配合约束，接线端子的沉孔深度、螺钉位置都要和实物保持一致，方便后续做柜内布线的干涉检查，壳体表面的散热格栅深度、标识位置也要做精准还原，保证生成的工程图能直接用于柜内布局的开孔与排布设计，为电气设计人员做元件选型、布局校验提供精准的三维模型参考。
