双工位可调式手动机械夹持装置

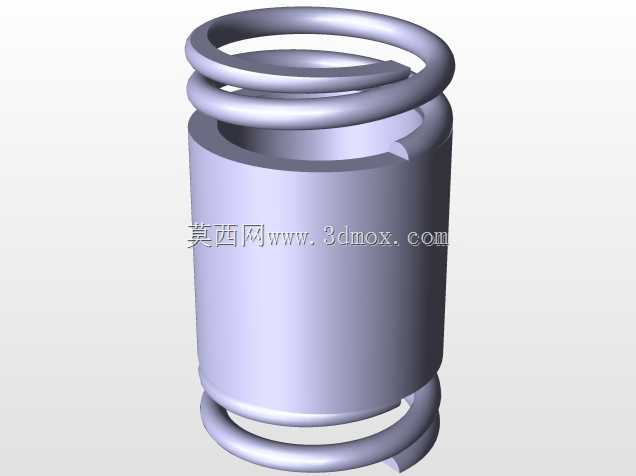

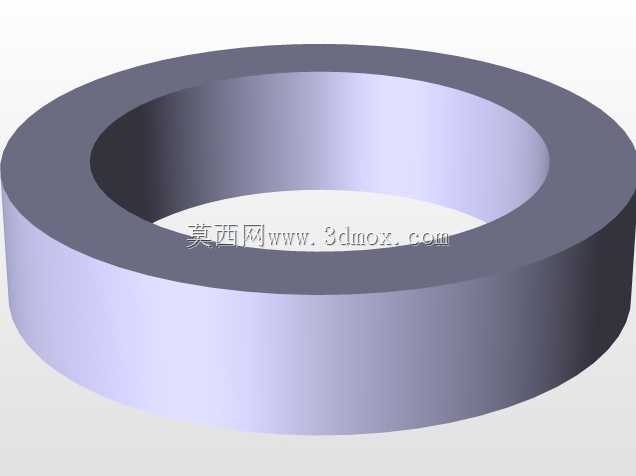

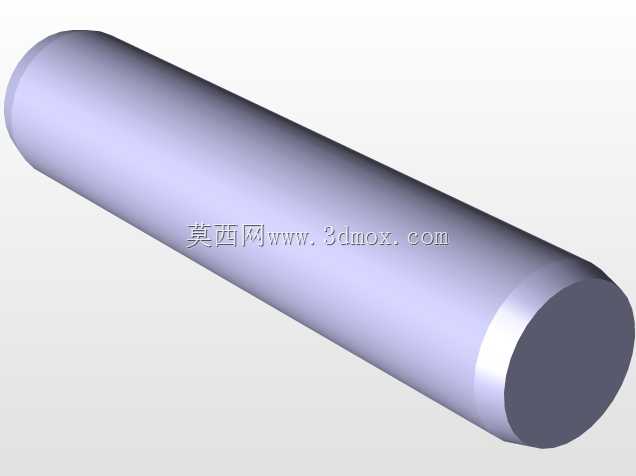

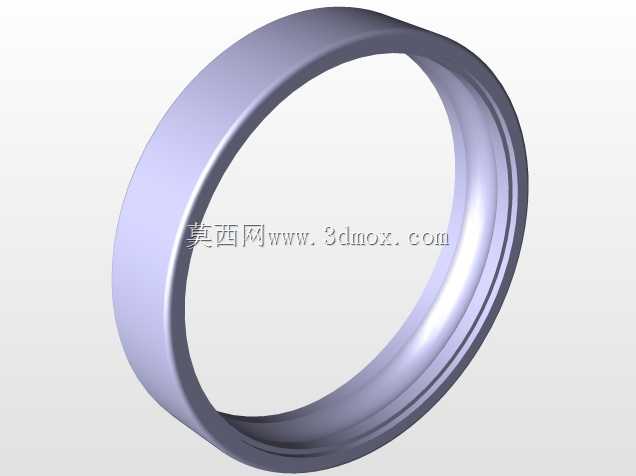

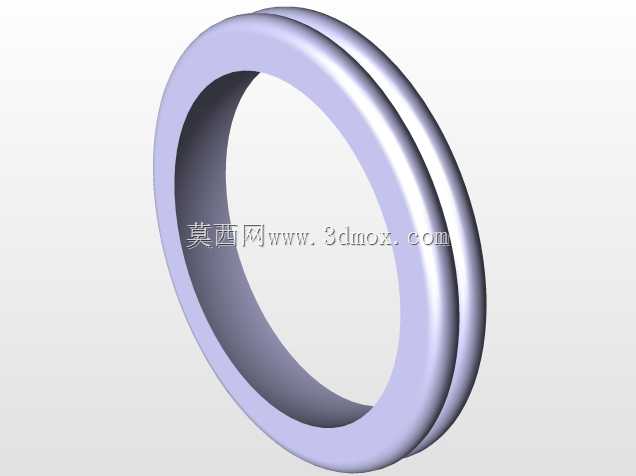

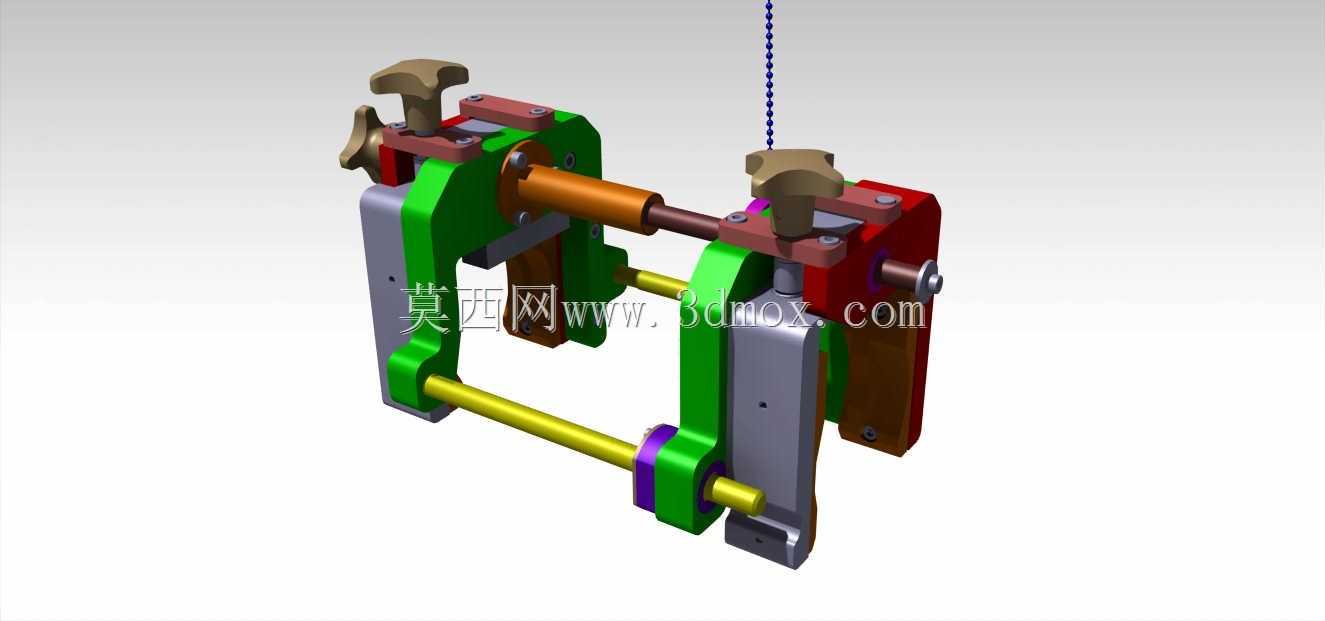

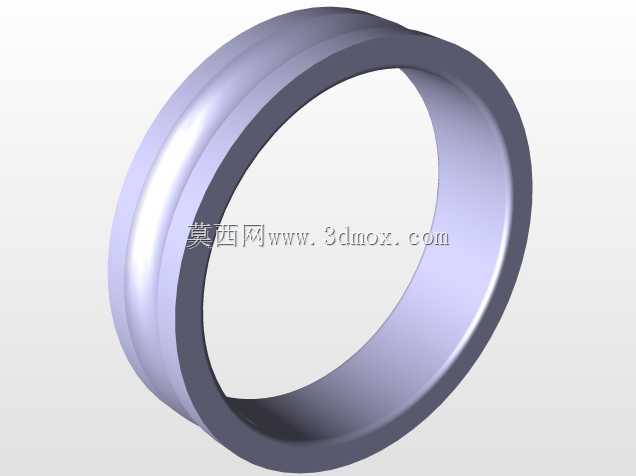

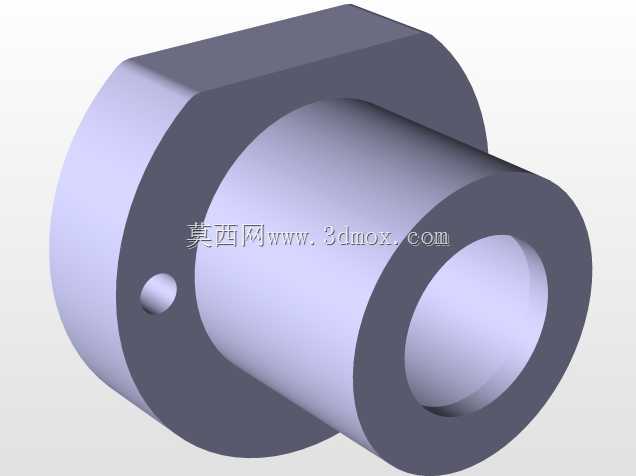

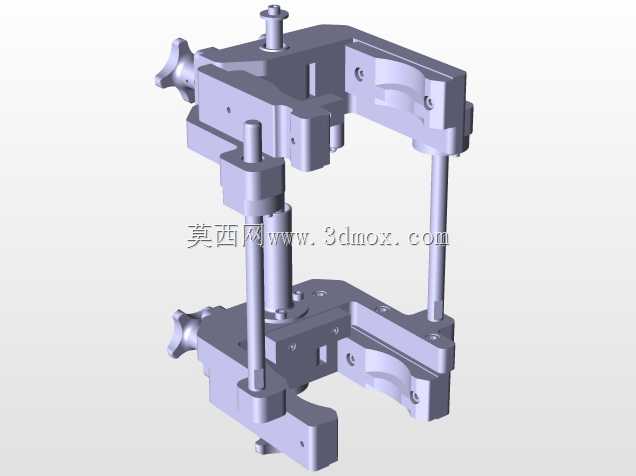

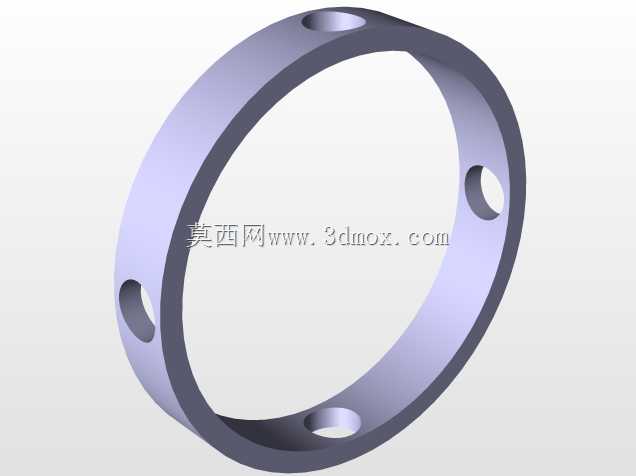

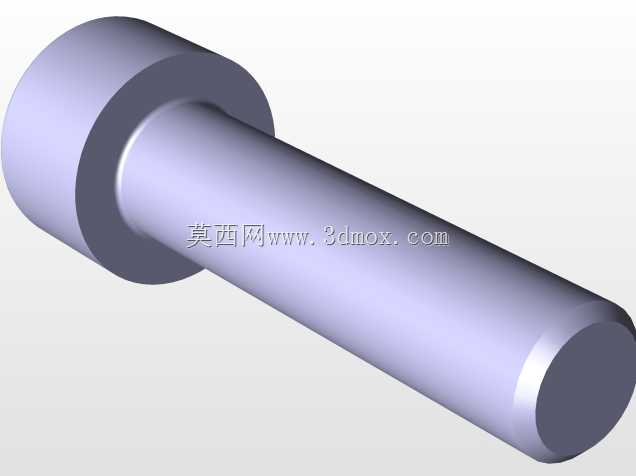

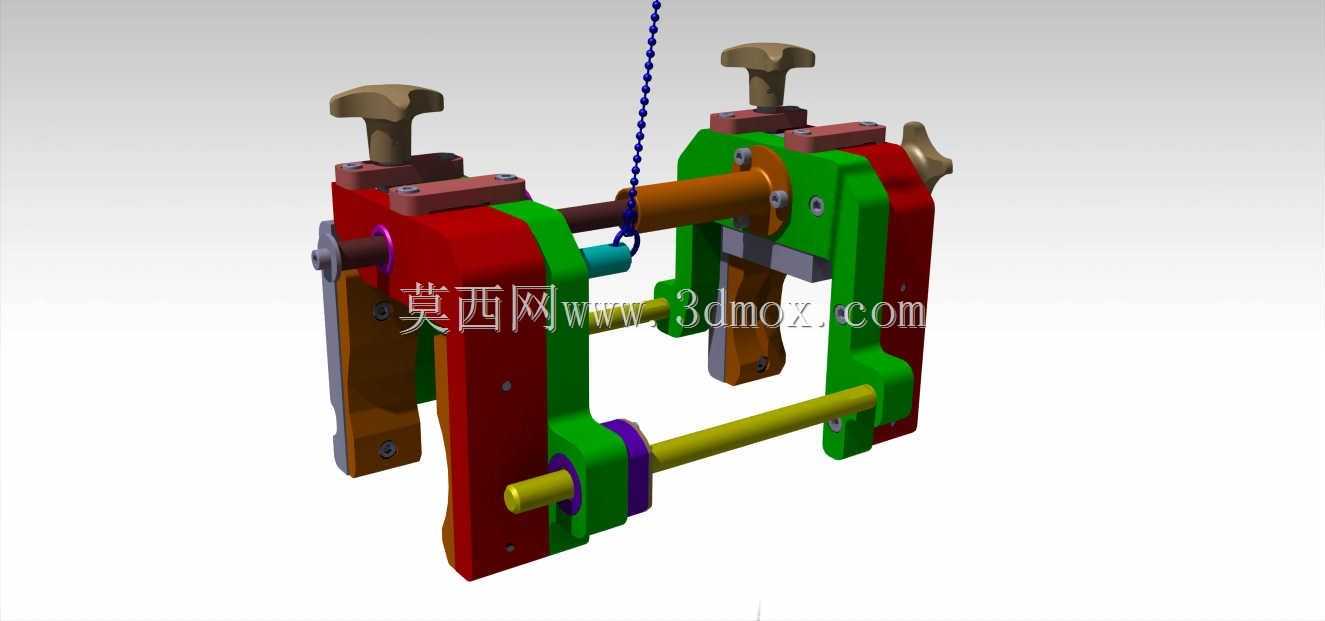

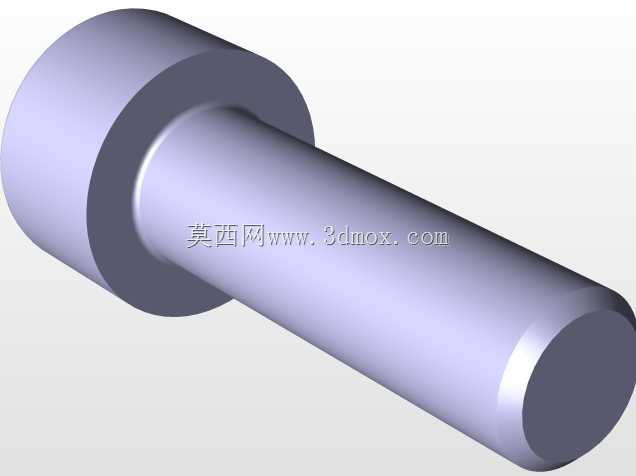

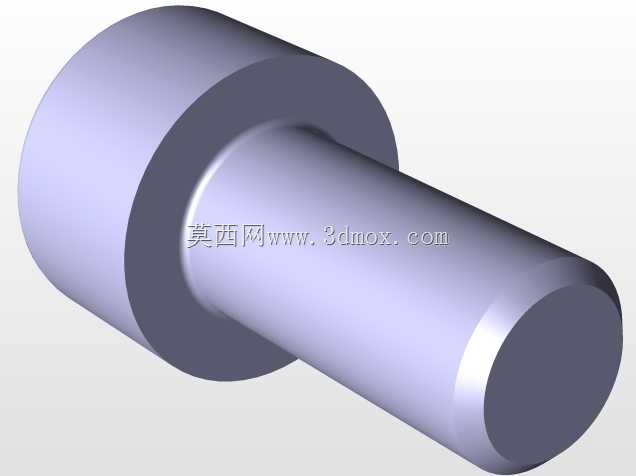

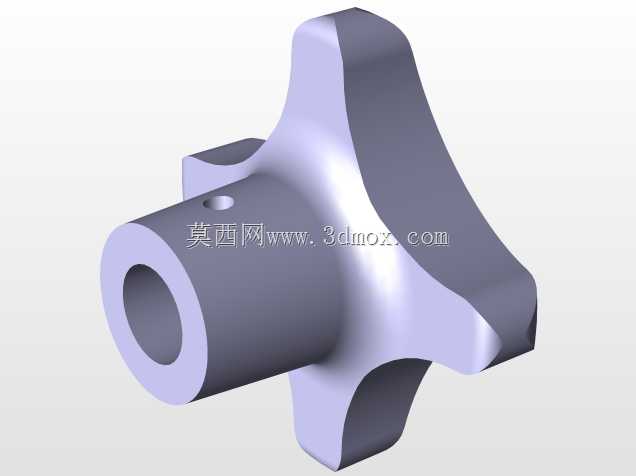

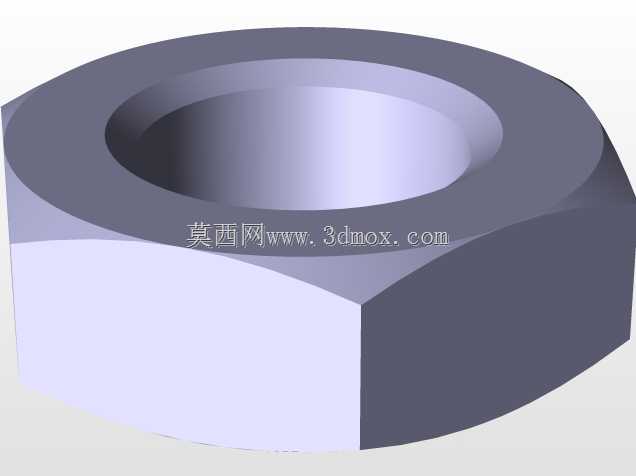

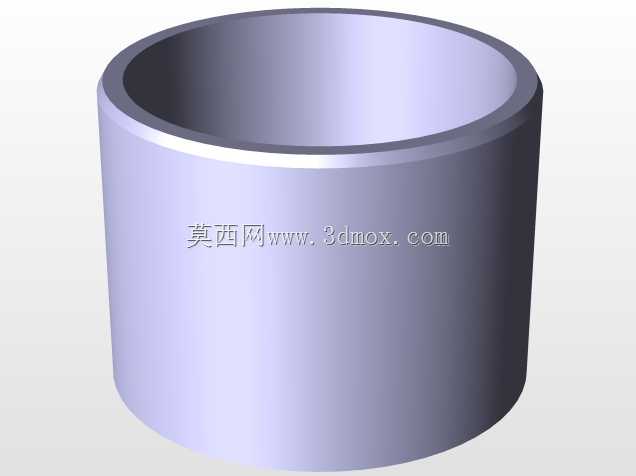

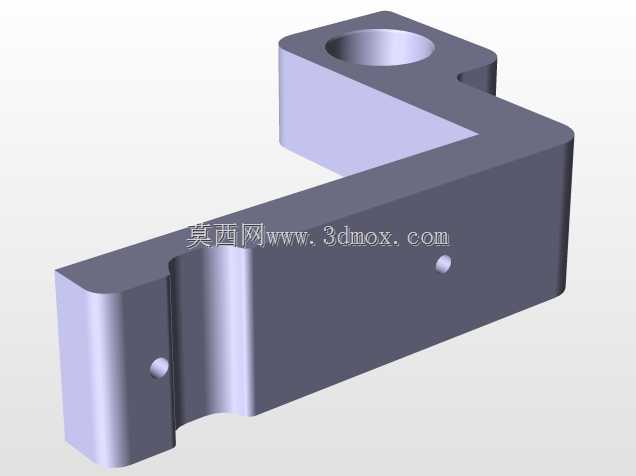

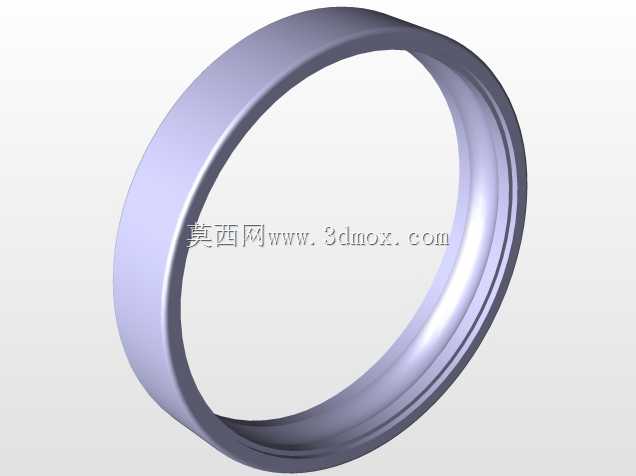

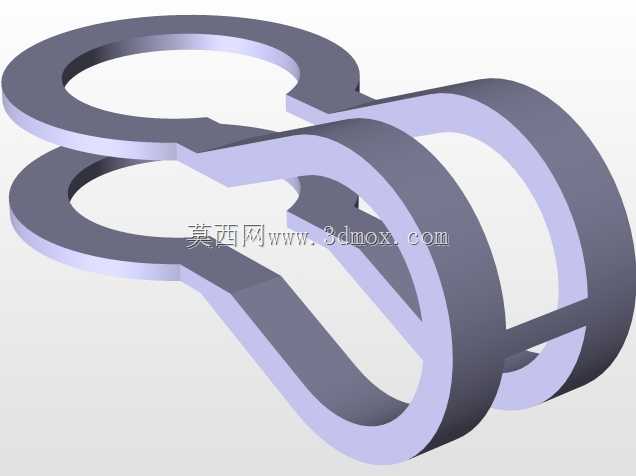

　　这款手动夹持装置主要面向中小批量零件加工、工位临时装夹、小型部件装配等场景使用，在机加工辅助工位、装配线旁工装、检具配套定位环节都能适配，相比气动、液压夹紧方案，它不需要外接动力源，依靠手动操作即可完成夹紧与位置调整，适合无气源、无液压站的零散作业场景，也能在设备调试、样件试制阶段作为临时装夹工具使用，避免为单次小批量作业专门配置动力夹紧系统的成本浪费。从结构功能来看，装置采用双侧对称夹臂布局，搭配横向贯穿的光轴导向结构，两个夹臂可沿导向轴调整间距，适配不同宽度的被夹持工件，每个夹臂上都配置了独立的T型手柄压紧机构，转动手柄即可驱动压头下行，对工件上表面施加压紧力，夹臂内侧的定位块可贴合工件侧面，限制工件的横向窜动，实现X、

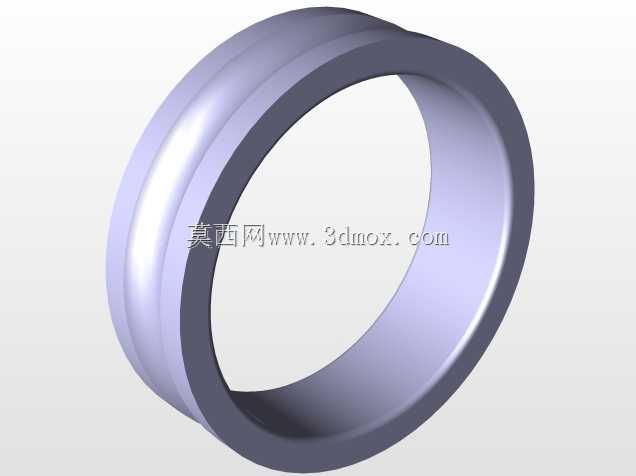

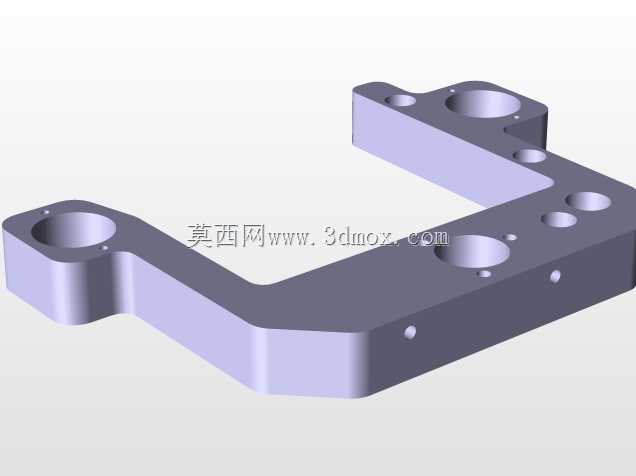

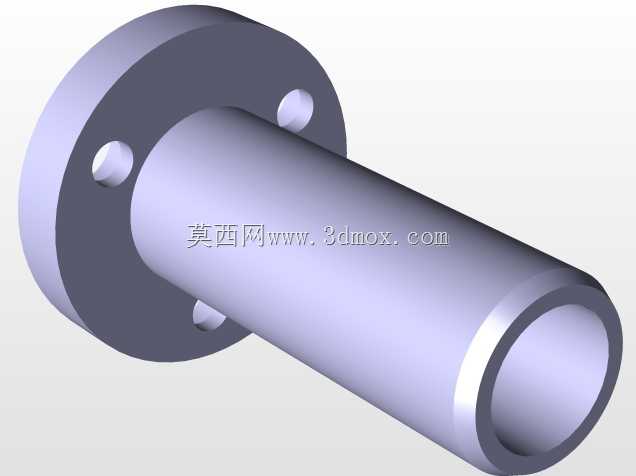

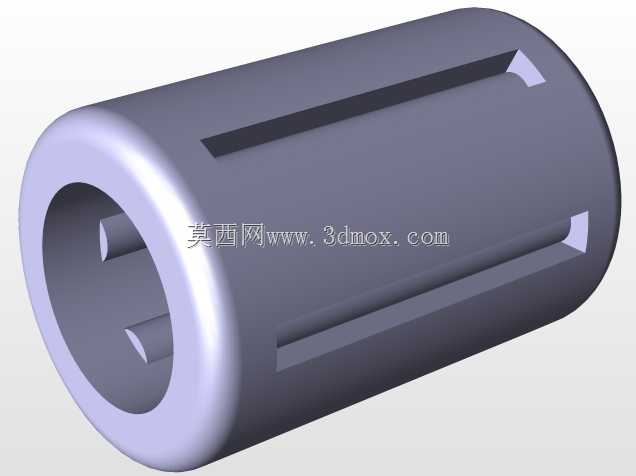

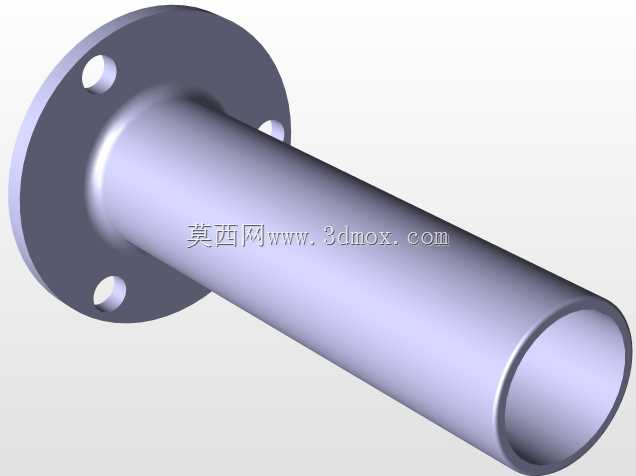

　　Z两个方向的定位约束，中间的横向调节轴可带动单侧夹臂做整体位移，实现夹持工位的快速切换，满足双工位交替作业的需求。设计过程中优先考虑了手动操作的力臂匹配，T型手柄的转动半径经过核算，普通操作人员单手施加150N左右的握力即可输出足够的夹紧力，避免操作费力或夹紧力不足导致工件松动；导向轴与夹臂的配合选用间隙配合公差，既保证滑动顺畅无卡滞，又不会因间隙过大导致夹臂倾斜，影响装夹精度；夹臂主体采用框架式焊接结构，在保证整体刚性的前提下尽可能降低自重，方便整体搬运与工位转移，压紧机构的螺杆采用梯形螺纹，具备自锁特性，夹紧后不会因加工振动出现手柄反转松脱的问题，无需额外配置防松结构。安装边界方面，装置底部设置了两个带安装孔的支撑座，

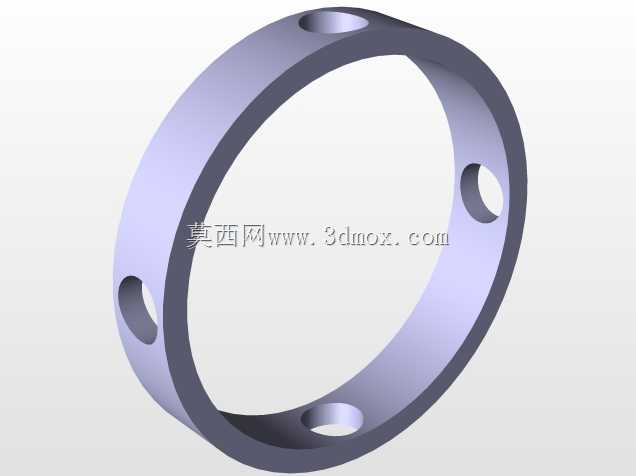

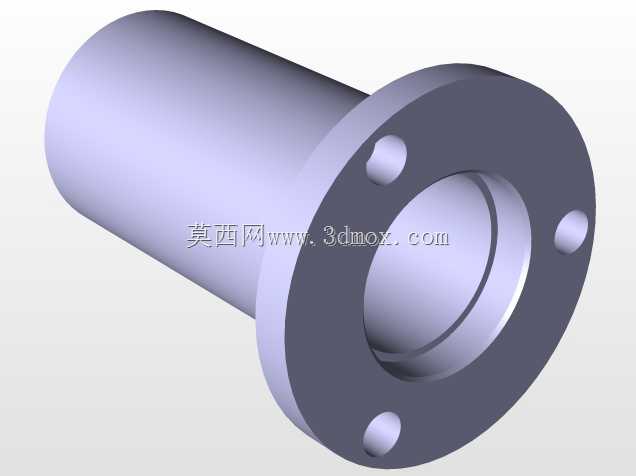

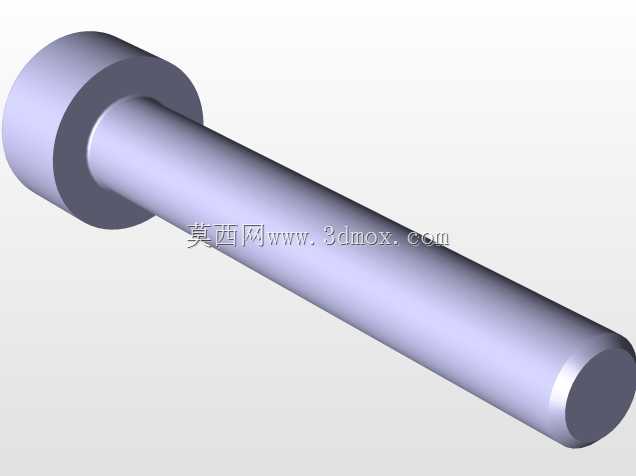

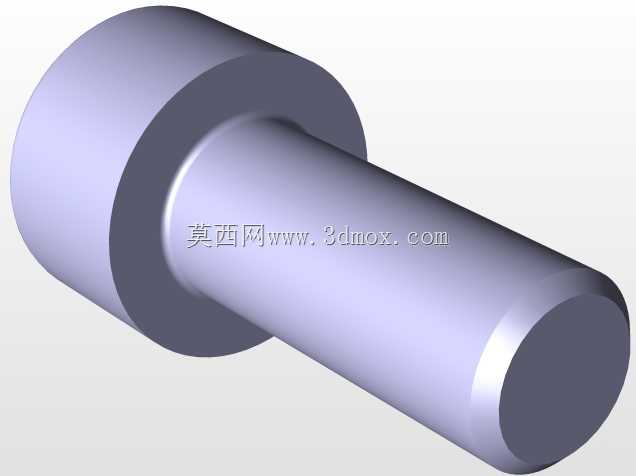

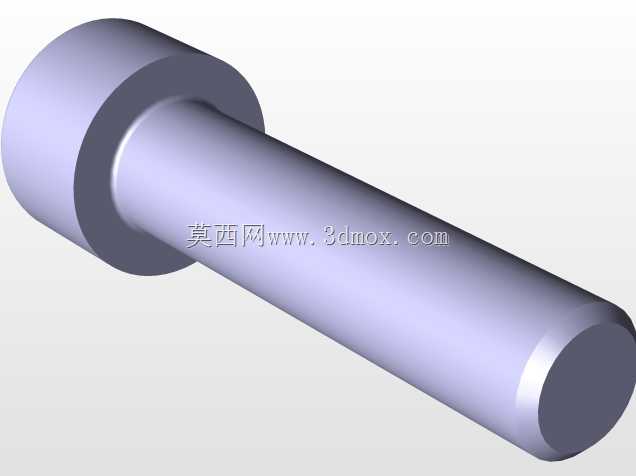

　　可通过螺栓直接固定在工作台面或专用工装基板上，两个支撑座的中心距与导向轴长度匹配，安装时需保证支撑座的导向孔同轴度误差不超过0.05mm，避免夹臂滑动时出现别卡现象；整体外形的宽度方向可通过夹臂位置调整覆盖80mm到220mm的夹持范围，高度方向压紧头的行程为40mm，可适配厚度在10mm到50mm之间的工件，装置总高度控制在180mm以内，不会在钻床、小型铣床等设备上占用过多的Z向行程空间，避免干涉刀具的加工路径。实际使用时，可先根据工件宽度调整两个夹臂的间距，锁紧夹臂与导向轴之间的固定螺钉，将工件放置在夹臂内侧的定位面上，依次转动两个T型手柄完成压紧，若需要切换夹持工位，只需松开中间调节轴的锁止结构，

　　滑动对应夹臂到目标位置后重新锁止即可，无需重新拆装工件或调整整体安装位置，能有效减少装夹辅助时间，提升零散作业的加工效率。结构上所有运动副都预留了润滑注油孔，长期使用时可定期加注润滑脂，减少导向轴与螺杆的磨损，延长工装的使用寿命，压紧头端部配置了可更换的橡胶压块，既能增大与工件表面的摩擦力，提升夹紧可靠性，也能避免刚性压头划伤工件表面，适配表面质量要求较高的零件装夹需求。
