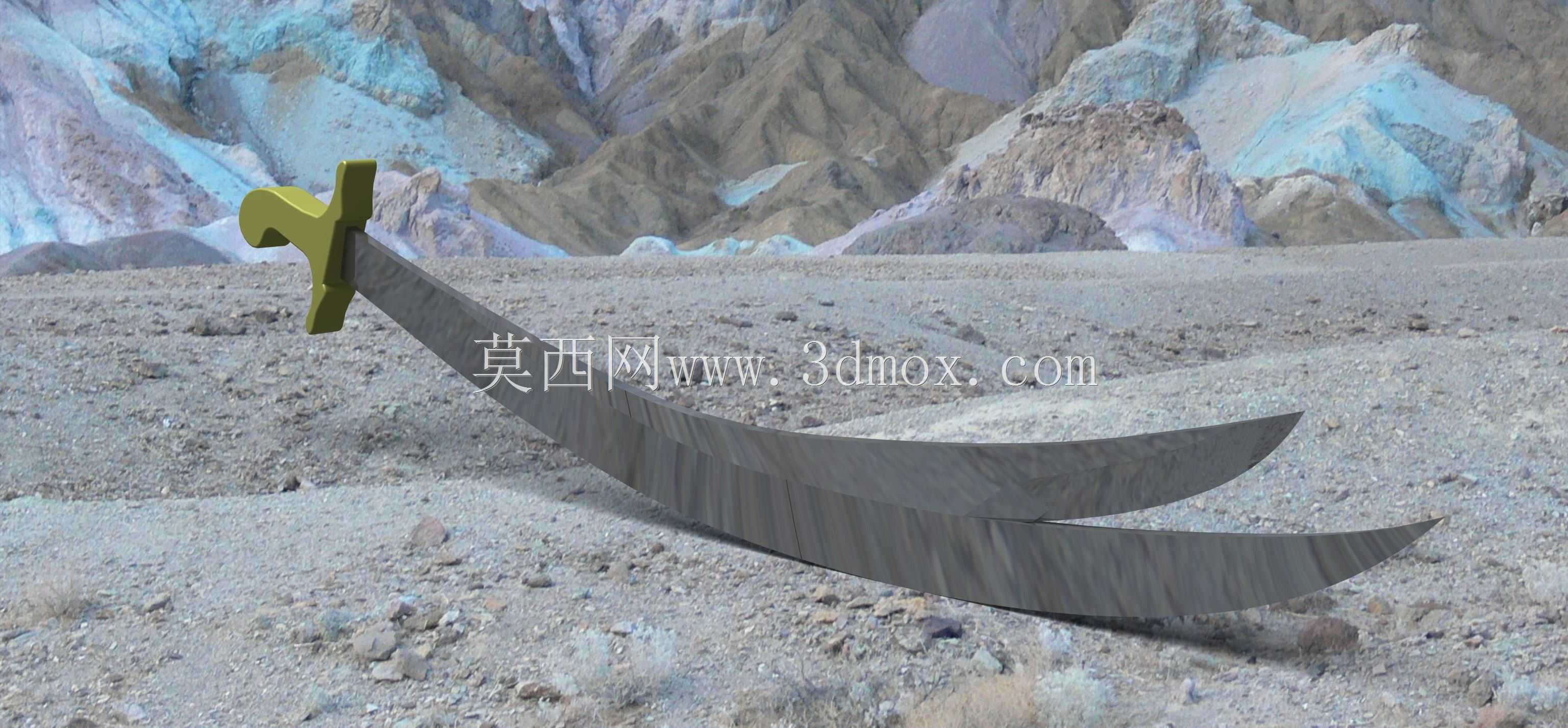

冷兵器剑类结构三维设计作品

　　本次建模的剑类构件，在结构设计上充分考虑了手持类长条形刃具的力学平衡特性，从实际使用场景出发，剑身采用渐变截面设计，从靠近护手的位置向剑尖方向逐步收窄厚度与宽度，保证劈砍、刺击过程中应力能够沿剑身长度方向均匀传导，避免应力集中导致的构件断裂问题。护手部分做了加宽限位结构，能够在使用过程中阻挡手部向刃部滑移，同时护手与剑身的连接位置采用嵌入式榫接结构设计，配合定位销孔完成装配固定，相比传统的焊接连接方式，既保证了连接强度，也方便后期的部件更换与维护。剑柄部分做了符合人体工学的曲面收腰设计，表面预留了防滑纹理的安装槽位，可根据使用需求缠绕防滑绑带或者安装包覆式握套，剑柄尾部设置了配重安装位，可通过调整配重块的重量来调整整剑的重心位置，

　　适配不同使用习惯下的操作需求。从安装边界来看，整剑的各部件拆分后可单独加工，剑身部分可采用金属切削或者锻压工艺成型，加工过程中需要保证剑身两侧的对称度公差控制在0.1mm以内，避免使用过程中出现偏摆问题；护手与剑柄可采用金属铸造或者硬质工程材料注塑成型，各部件的配合公差采用H7/g6的间隙配合，保证装配后无松动晃量。在实际应用场景中，这类结构的剑既可以作为武术器械训练使用，也可作为工艺收藏品进行展示，针对训练使用的场景，可将剑身材质替换为轻质合金或者非金属复合材料，降低整体重量的同时保证足够的结构强度，避免训练过程中出现误伤；针对收藏展示场景，可在剑身表面预留蚀刻纹理的加工余量，护手与剑柄部分可增加装饰性结构的安装位，

　　满足外观装饰需求。设计过程中对整剑的重心位置做了多次仿真调整，将重心控制在护手前5-8cm的位置，这个区间的重心位置既能够保证刺击时的指向性，也能降低长时间持握的手部负荷，避免手腕受力过大产生疲劳。剑身的刃部做了双面对称的开刃角度设计，角度控制在22-25度之间，这个角度区间能够兼顾刃口的锋利度与结构强度，避免刃口过薄容易卷刃、过厚切割阻力过大的问题。剑柄的长度设计为12-15cm，能够满足单手握持的尺寸需求，同时预留了足够的空间适配不同手型的使用者，尾部的配重块除了调整重心的作用外，还设置了挂绳安装孔，方便携带过程中通过挂绳将构件固定在腰间或者展示架上。在结构验证阶段，通过有限元仿真对剑身的受力情况做了模拟，

　　在剑尖施加100N的轴向压力时，剑身的最大形变量小于0.5mm，在剑身中部施加500N的横向载荷时，最大应力值低于常用结构钢的屈服强度，能够满足常规使用场景下的强度需求。各部件的拆分设计也充分考虑了加工工艺性，剑身的外形采用流线型曲面设计，加工过程中可通过三轴铣床配合成型刀具完成粗加工，再通过磨削工艺完成表面精度处理，不需要复杂的五轴加工设备即可完成生产，降低了加工成本与生产门槛。护手与剑柄的连接位置设置了周向定位结构，装配后不会出现相对转动，保证使用过程中结构的稳定性，所有连接位置的边角都做了R2以上的圆角过渡，避免加工和装配过程中出现锐边划伤的问题。
