冲压工序用调色刀工装结构设计

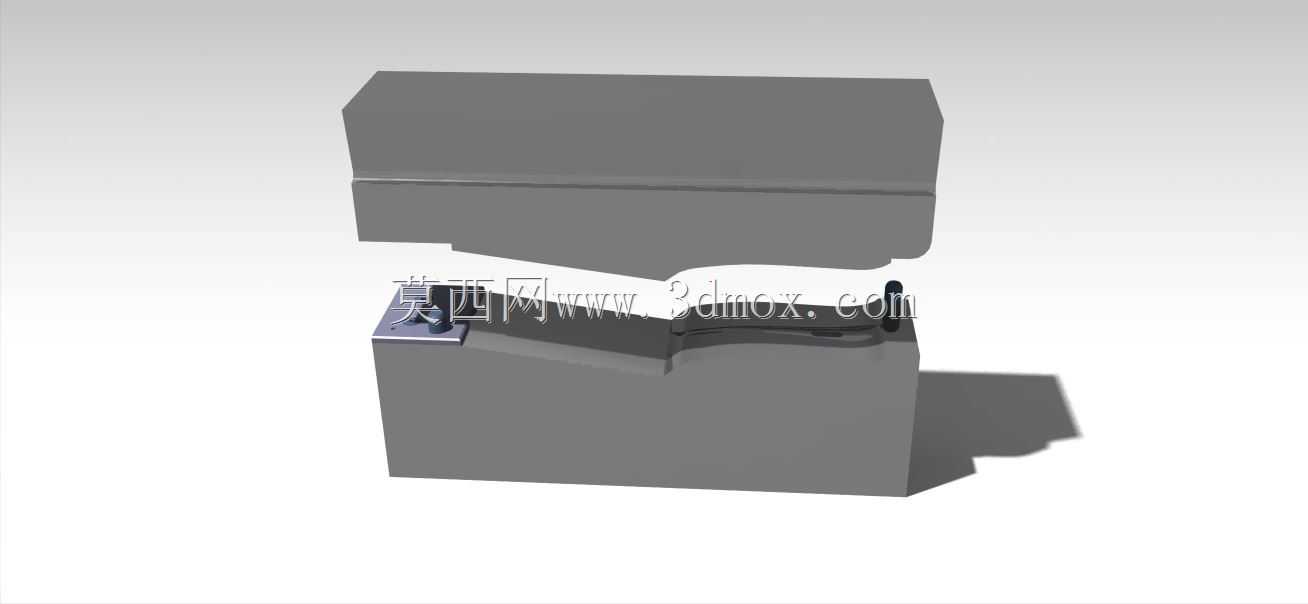

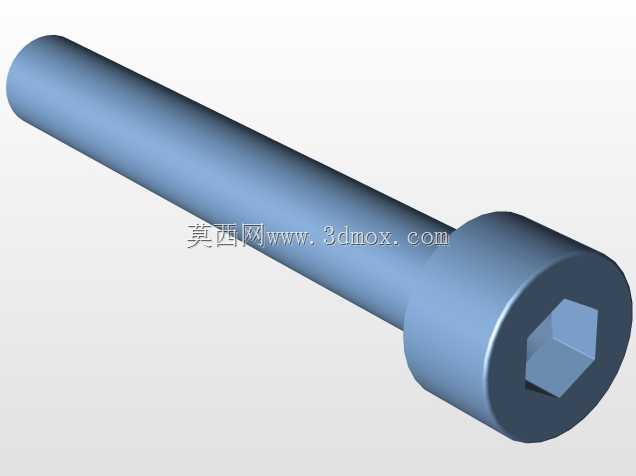

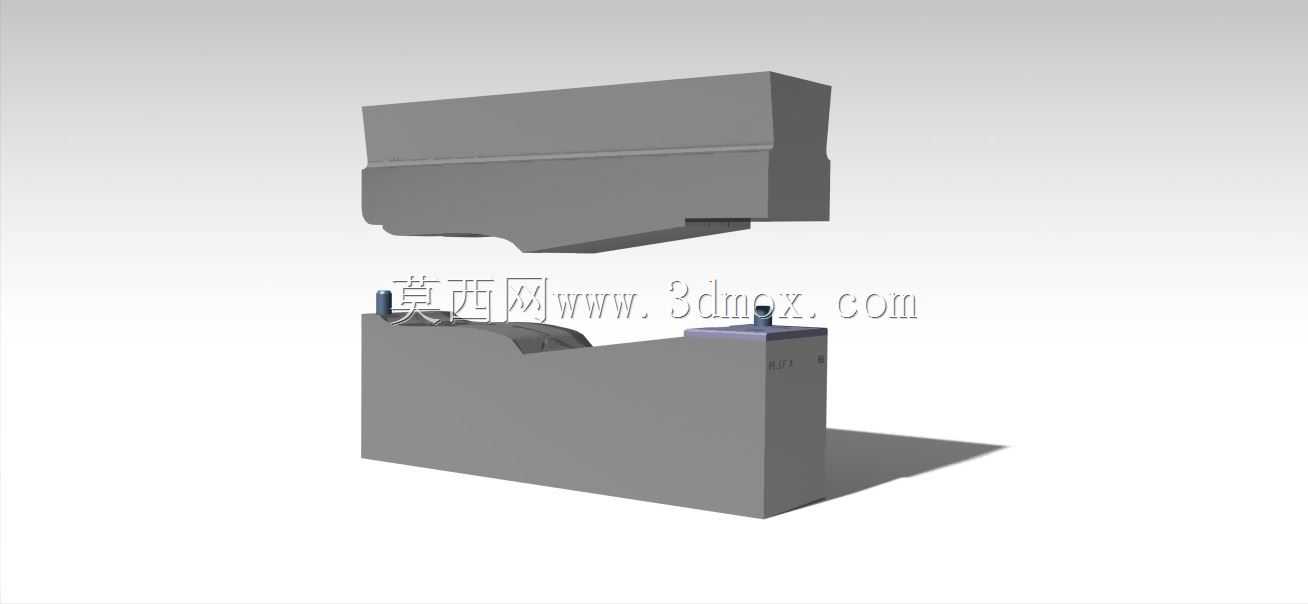

　　在连续冲压生产线的板料表面处理工序中，这类调色刀工装主要承担冲压前板料表面涂覆层的均匀刮平、色标涂覆校准功能，区别于常规冲压剪切刃具，其工作面并非锋利剪切刃，而是经过精密研磨的平直刮削面，适配0.2-2mm厚度冷轧钢板、镀锌板的表面预处理作业，常见于家电外壳冲压、汽车覆盖件冲压的前置工序段，安装在压力机滑块配套的模座前端，随滑块上下往复行程完成单次刮涂作业，避免板料表面涂覆不均导致的后续冲压成型色差、涂层附着力不足问题。从结构设计逻辑来看，该工装分为上下两个配对工作单元，上单元通过T型槽螺栓与压力机滑块侧装支架连接，安装面预留0.5mm的调整垫片间隙，可根据板料实际厚度微调工作间隙，避免刮削力过大造成板料表面压痕；

　　下单元固定在送料轨道的基准台面上，工作面与送料平面的平行度公差控制在0.02mm/100mm范围内，保证刮涂过程中板料受力均匀，不会出现单侧偏载导致的板料偏移问题。上下工作单元的配合面采用仿形避让设计，对应板料输送过程中的定位凸起、工艺缺口位置做了对应沉台避让，防止工装与板料上的定位结构发生干涉，同时在工作刃的两端设置了15度的导入倒角，避免板料快速送进过程中刮蹭到工装端面造成边部毛刺。外形尺寸方面，上工作单元的主体长度适配常规400mm宽幅的冲压送料线，整体高度控制在120mm，安装孔位采用行业通用的20mm间距M8螺纹孔布局，可直接适配多数中小型开式压力机的侧装接口，不需要额外加工过渡连接板；下工作单元的底座宽度为80mm，

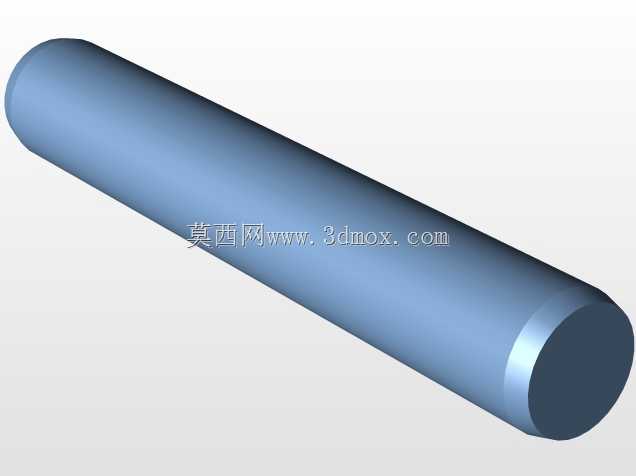

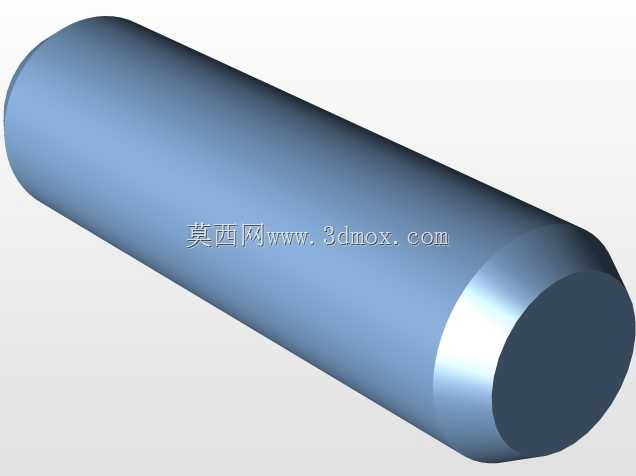

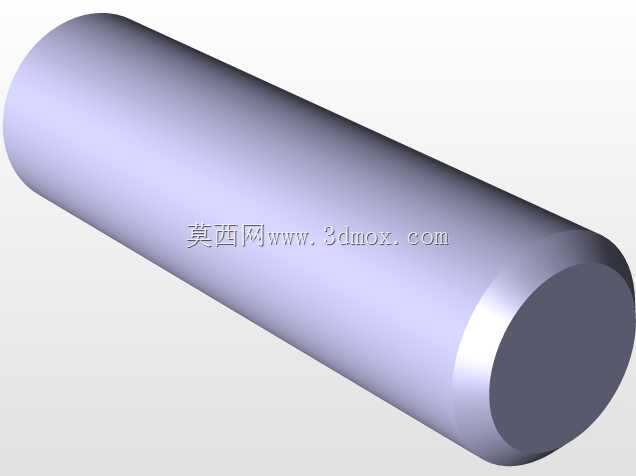

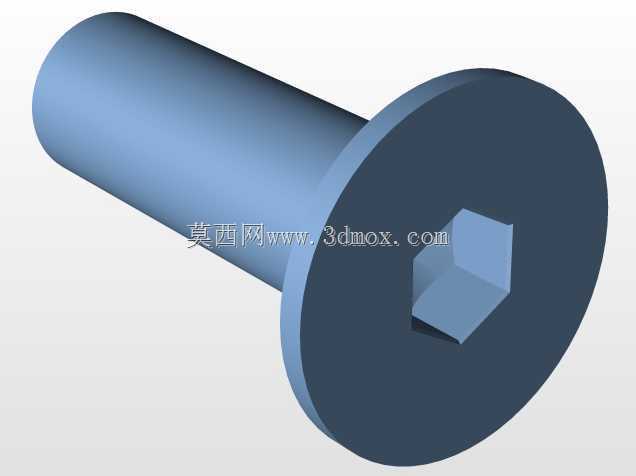

　　通过沉头螺栓固定在送料台的T型槽内，底座底部设置了交叉排布的润滑油槽，可接入设备的集中润滑系统，定期对工作面与板料的接触区域进行微量润滑，减少刮削过程中的摩擦阻力，延长工装的使用寿命。设计过程中重点考虑了工装的快换需求，上下单元的连接位置都设置了定位销孔，更换同规格工装时不需要重新打表找正，仅通过定位销定位即可快速完成安装，找正时间可控制在10分钟以内，适配冲压生产线快速换模的生产节奏。工作面的材质选用Cr12MoV冷作模具钢，淬火硬度控制在HRC58-62，既保证足够的耐磨性应对长时间连续刮涂作业，又保留一定的韧性，避免板料上夹带的微小铁屑造成工作面崩缺。在实际应用场景中，该工装可配合自动送料机实现连续作业，

　　单次行程即可完成单张板料的表面涂覆刮平作业，相比人工刮涂的作业方式，涂覆厚度的一致性可提升80%以上，同时避免人工操作靠近压力机作业区域带来的安全风险。针对不同材质的板料加工需求，可通过调整上下单元的工作间隙来适配不同的涂覆厚度要求，间隙调整范围在0.1-1mm之间，调整时仅需松开上单元的锁紧螺栓，通过两侧的微调螺钉推动上单元平移即可完成间隙校准，校准后通过塞尺确认间隙均匀度即可锁紧固定，操作过程不需要拆解工装整体，适配多品种小批量的冲压生产需求。结构上没有设置复杂的传动或弹性元件，整体为刚性配对结构，日常维护仅需定期清理工作面附着的涂料残留、检查工作面磨损情况即可，故障率远低于带弹性补偿的同类刮涂工装，适合在高节拍的连续冲压生产线上长期使用。安装边界方面，工装整体的外轮廓没有超出压力机滑块的侧装支架范围，与相邻的送料辊、定位挡块的最小安全距离保持在15mm以上，不会在滑块往复运动过程中与周边设备部件发生运动干涉，同时下单元的安装位置避开了送料台的废料下落口，不会影响冲压废料的正常排出。
