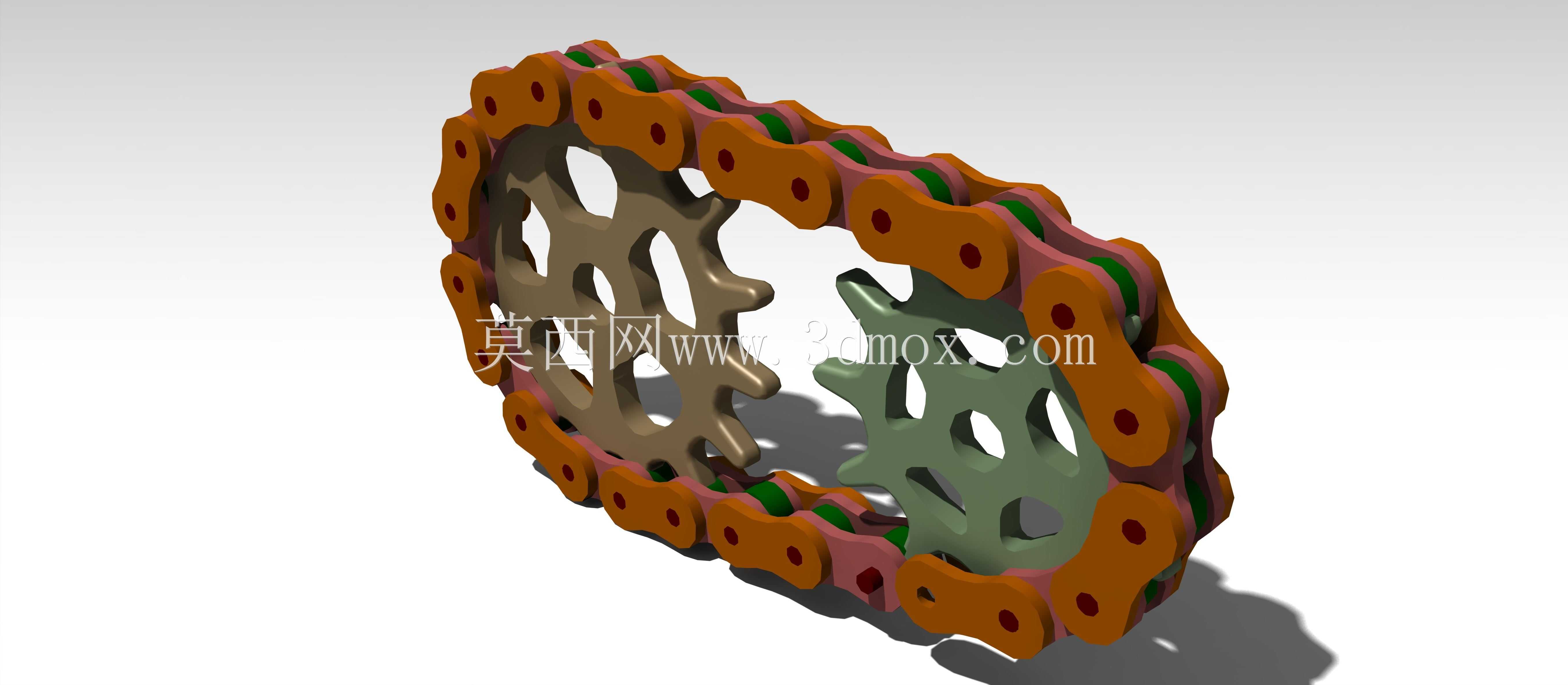

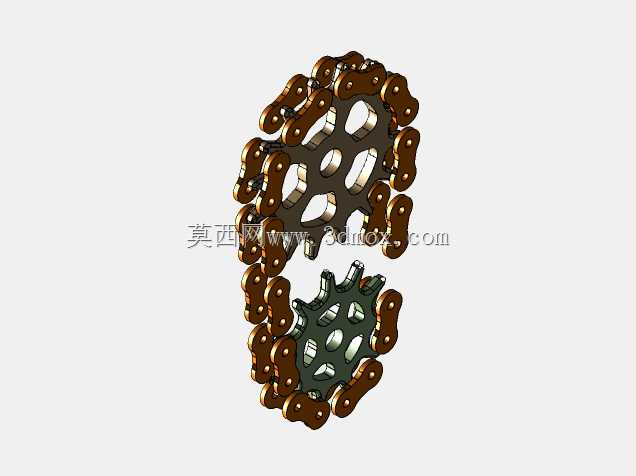

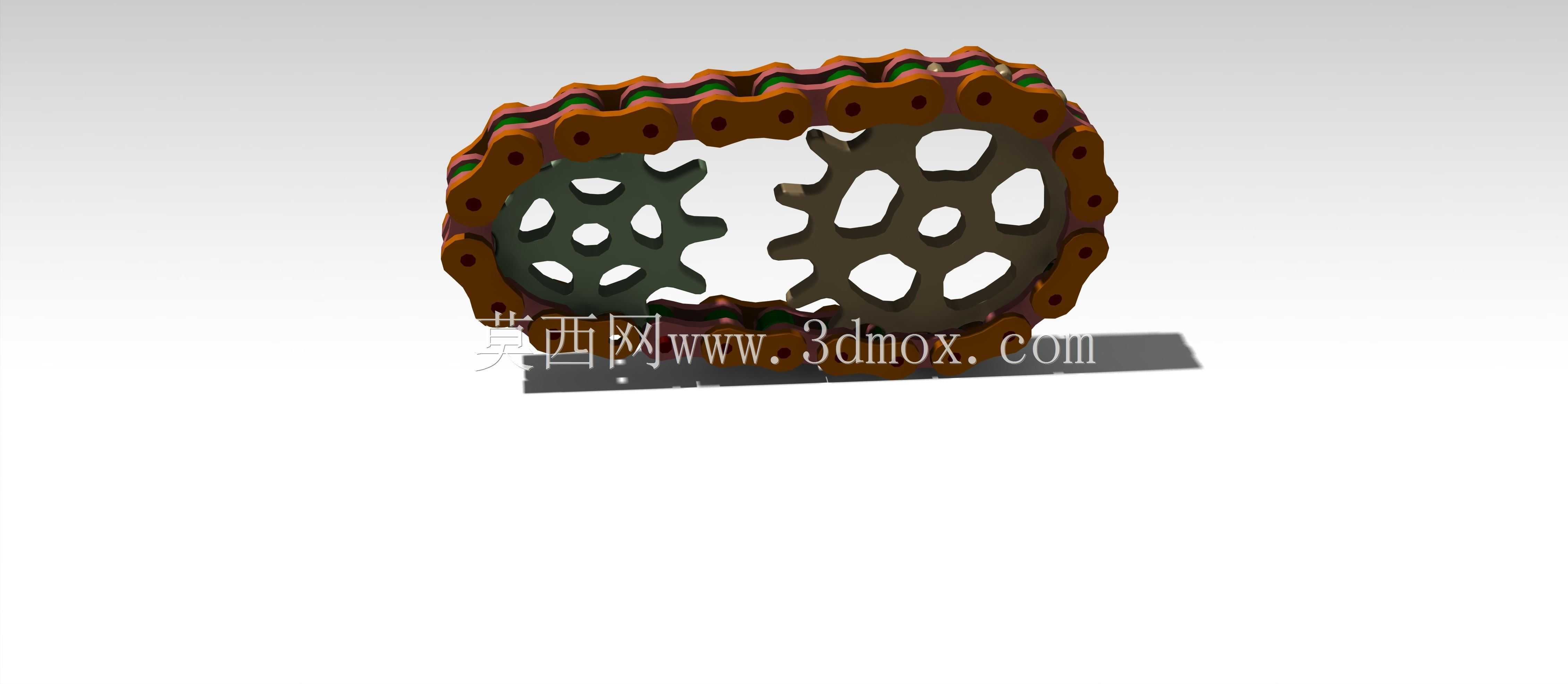

带啮合链轮的滚子传动链结构设计

　　这套链传动结构的设计，首先要匹配常规输送线、小型动力传输场景的安装边界，两个链轮的中心距预留了足够的张紧调节余量，避免现场安装时因为机架加工误差出现链条过松跳齿、过紧加剧磨损的问题。从实际工况出发，日常接触的农用机械侧边动力传输、轻型装配线的工件托盘驱动、摩托车发动机的配气与动力输出端，都能见到这类滚子链配链轮的结构，它相比带传动不会出现打滑丢转的问题，相比齿轮传动又能适应更大的中心距传输需求，不需要在两个传动轴之间额外添加过多的惰轮来补全传动路径，能有效压缩传动系统的整体占用空间。

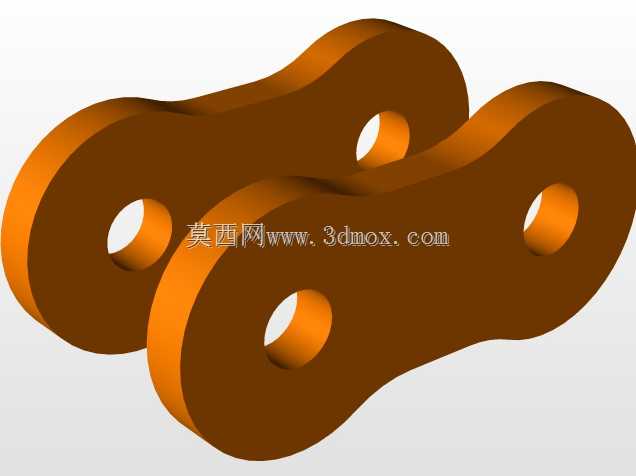

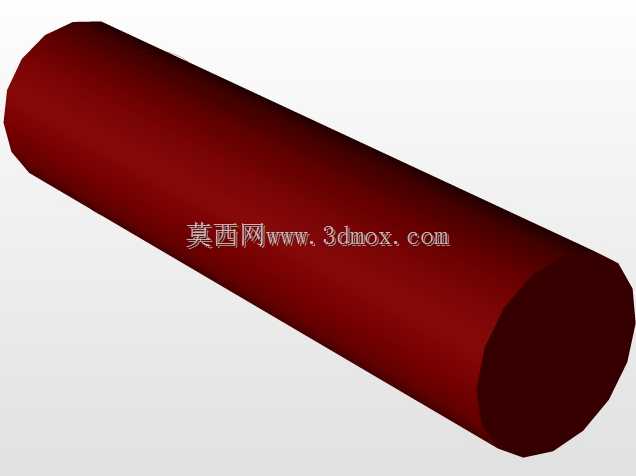

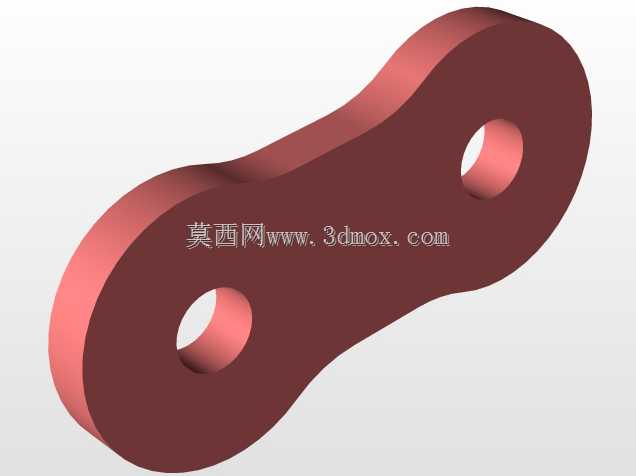

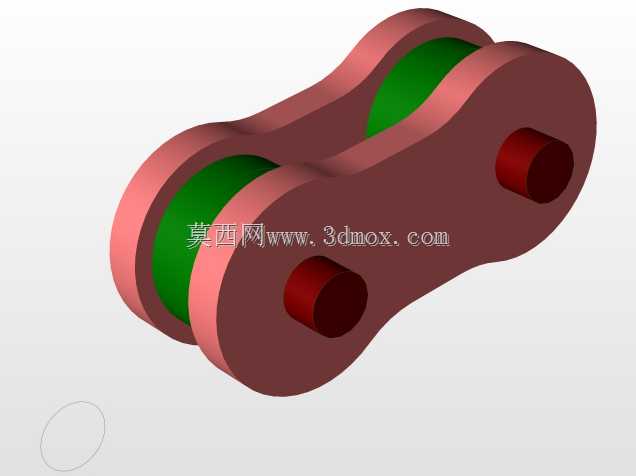

　　设计过程中首先要敲定链条的节距参数，节距直接决定了整套传动结构的承载能力，节距越大单节链条能承受的拉力越高，但对应的传动冲击、运行噪音也会随之上升，所以这套结构选用的是常规中小载荷场景通用的节距规格，适配0.5kW到5kW区间的动力传输需求，能覆盖绝大多数轻型工业设备、民用机械的传动要求。链条的结构做了分层设计，外链板、内链板采用差异化的外形轮廓，既保证链板的抗弯强度，又能在啮合过程中和链轮齿槽形成顺滑的导入角度，避免链板边缘和齿顶发生刚性剐蹭。销轴和套筒之间预留了合理的配合间隙，既保证链条铰接处能灵活弯折，适配链轮的圆周啮合轨迹，又不会因为间隙过大出现传动回程误差，对于有位置精度要求的输送场景，这个间隙控制能有效降低托盘停位的偏差值。

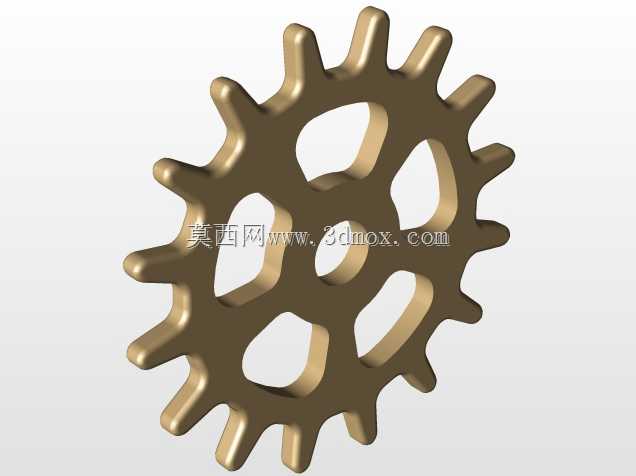

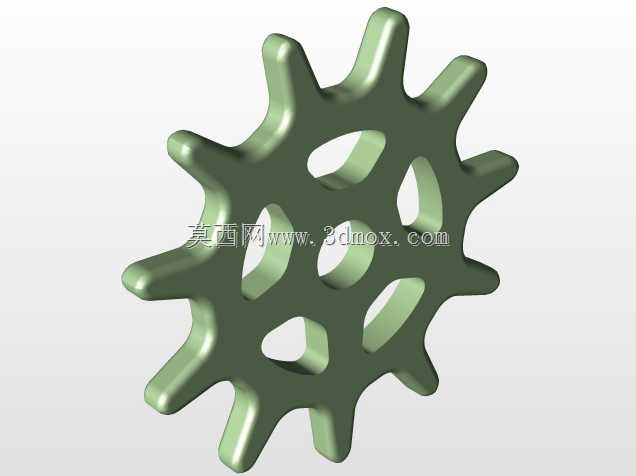

　　两个链轮的齿形采用的是标准三圆弧一直线齿廓，这种齿形的优势在于链条啮入啮出的时候接触应力分布更均匀，不会出现应力集中在齿尖位置导致的链轮过早磨损，同时齿槽的深度做了优化，就算链条使用一段时间出现轻微伸长，也不会轻易发生脱链的故障。链轮的腹板位置开设了多个减重孔，对于转速较高的传动场景，这些减重孔还能兼顾动平衡的调节作用，减少高速运转时的径向跳动，降低整套传动结构的振动值。链轮的中心孔预留了键槽安装位，能和常规的平键输出轴直接配合，不需要额外加工定制连接结构，现场装配的时候只需要将链轮敲入轴端，锁紧轴向定位螺丝就能完成安装，适配性很强。

　　安装边界方面，整套结构的径向轮廓以两个链轮的齿顶圆为最大外边界，链条在张紧状态下的上下悬垂量控制在合理区间，设计机架的时候只需要在链轮外侧预留10到15毫米的安全防护间隙，就能避免链条运转过程中和机架钣金发生剐蹭。同时结构预留了张紧轮的安装位置，如果后续使用过程中链条磨损伸长超过允许值，可以在松边加装张紧轮来调整张紧度，不需要直接更换整套链条，能降低后期的维护成本。从功能特性来看，这套传动结构的传动效率能稳定保持在95%以上，适合在多粉尘、有少量油污的工况下使用，不像同步带对环境清洁度有较高要求，就算现场有少量铁屑、粉尘落入铰接位置，只要定期加注润滑脂就能保证长期稳定运行，不会像齿轮传动那样对啮合间隙、润滑条件有严苛要求。

　　设计的时候还特意考虑了链条的侧向限位，内链板和外链板的宽度差控制在极小的公差范围内，和链轮齿宽形成配合，就算传动轴出现轻微的平行度误差，链条也不会轻易从链轮侧面滑脱，降低了现场安装的调试难度，不需要反复调整两个轴的平行度就能达到稳定运行的要求。对于需要正反转的传动场景，这套结构的齿形对称设计也能完全适配，正反转切换的时候不会出现卡滞、冲击过大的问题，能适配频繁换向的输送设备使用需求。
