刀具调色刀冲压成型工装结构

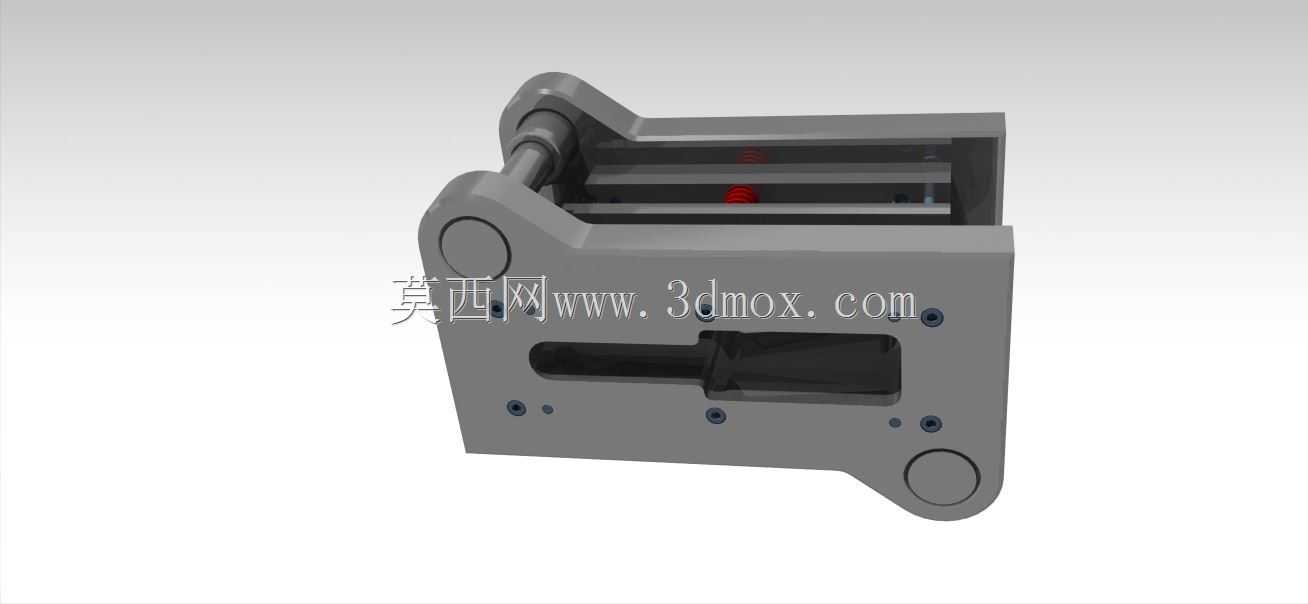

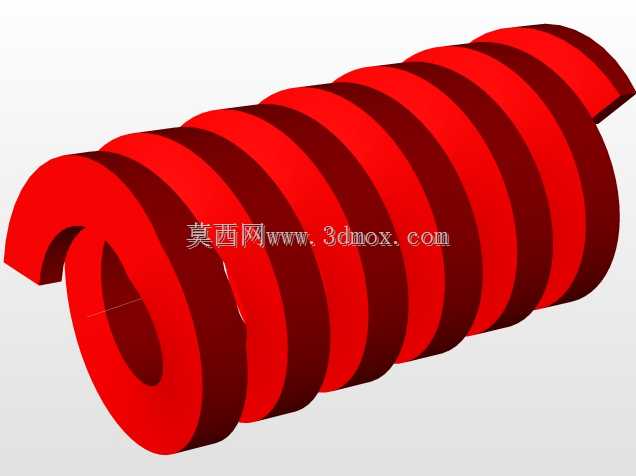

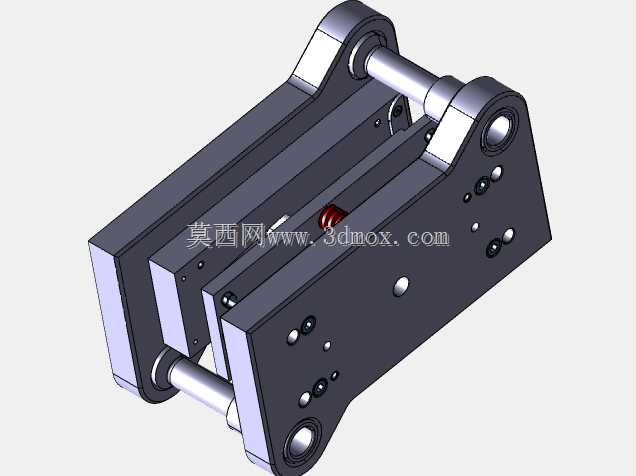

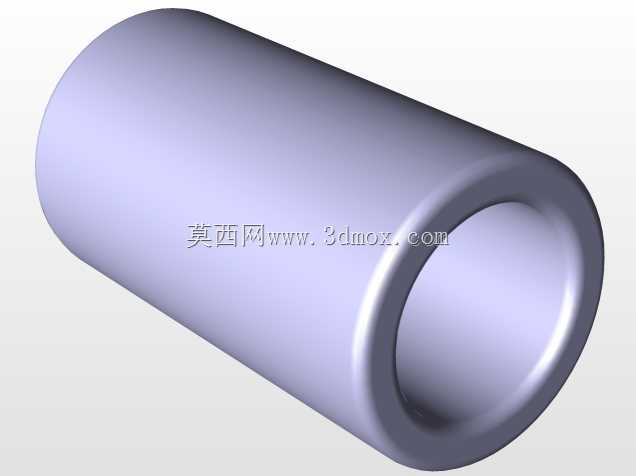

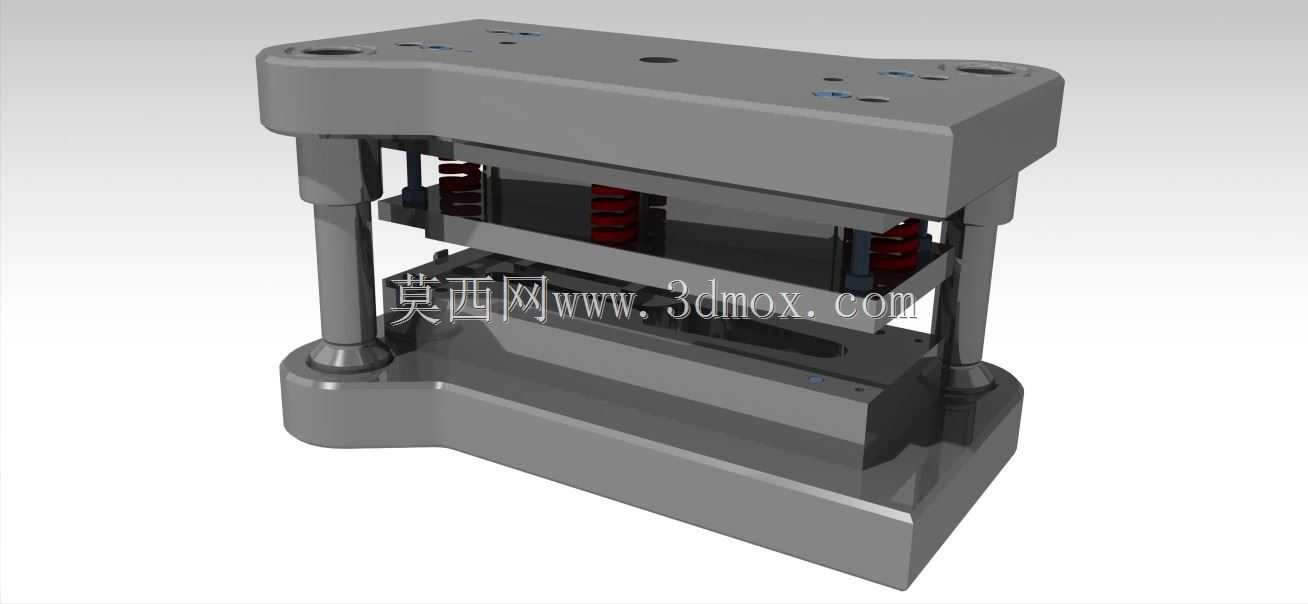

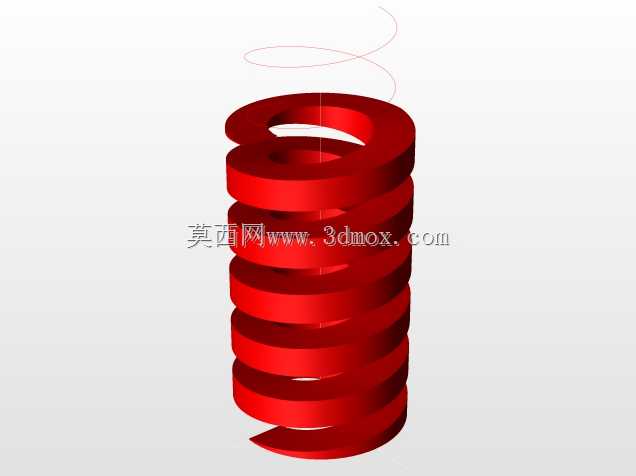

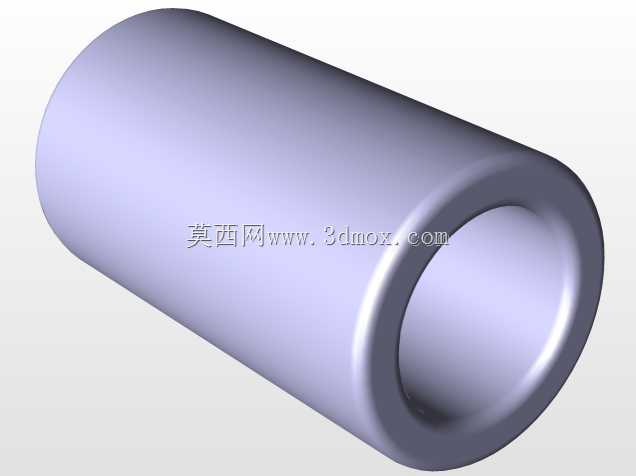

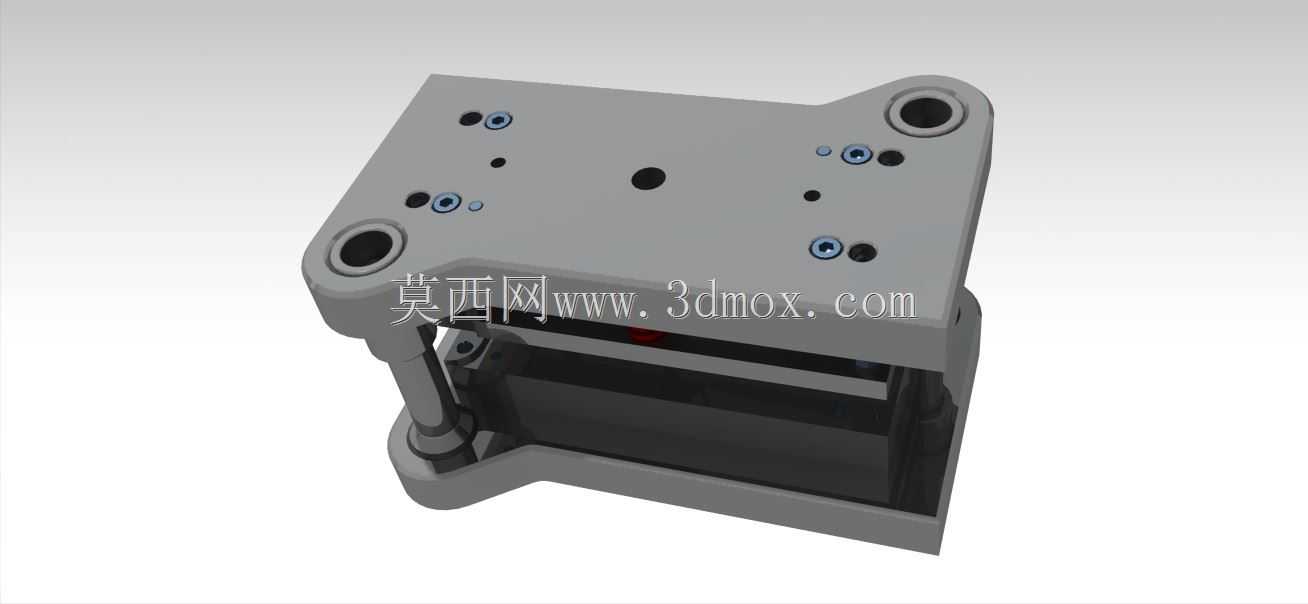

　　这套工装结构面向小型五金刀具类零件的冲压成型工序，在日用五金、文具配件加工的冲压车间产线中，主要承担薄金属片材的冲切、压型工序，适配常规开式可倾压力机的安装接口，可直接固定在压机工作台面完成上下模合模动作。从结构布局来看，整套工装采用后侧导柱模架作为承载基础，上下模座选用铸铁材质加工，保证长期冲压作业下的刚性与抗形变能力，四根导柱配合导套实现上下模的精准导向，合模过程中导柱先进入导套完成定位，避免凸凹模出现错位啃模的问题，导柱与导套之间预留合理的滑动配合间隙，适配每分钟30-60次的连续冲压节拍，不会出现卡滞或导向精度不足的问题。上下模之间设置的矩形弹簧作为卸料弹性元件，弹簧预压量根据冲裁料厚调整，

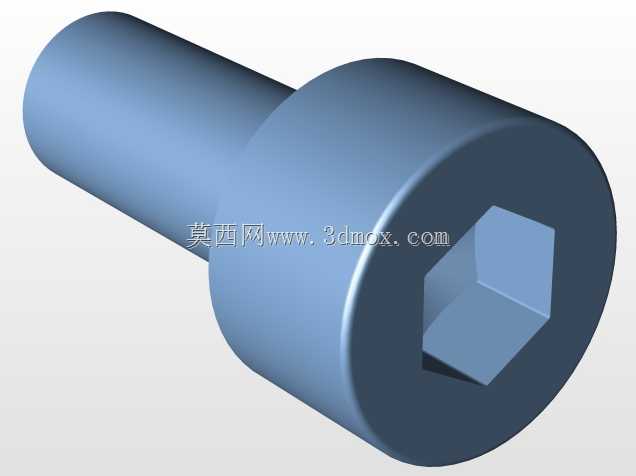

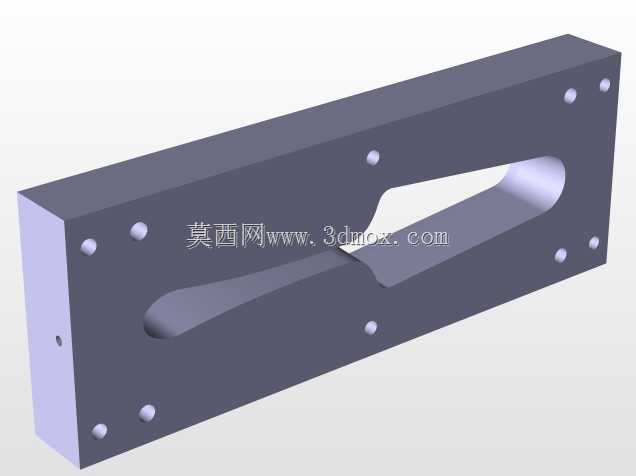

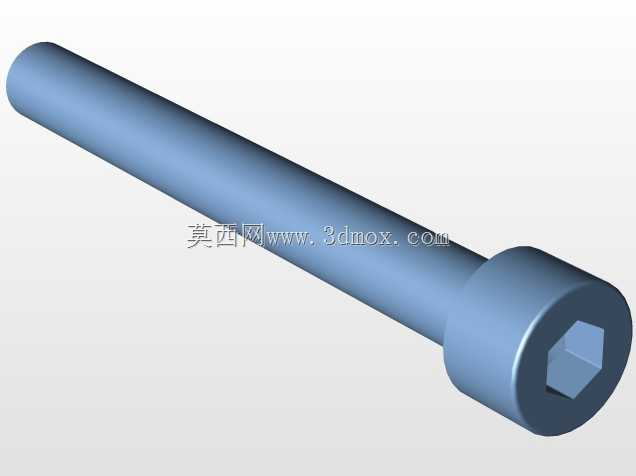

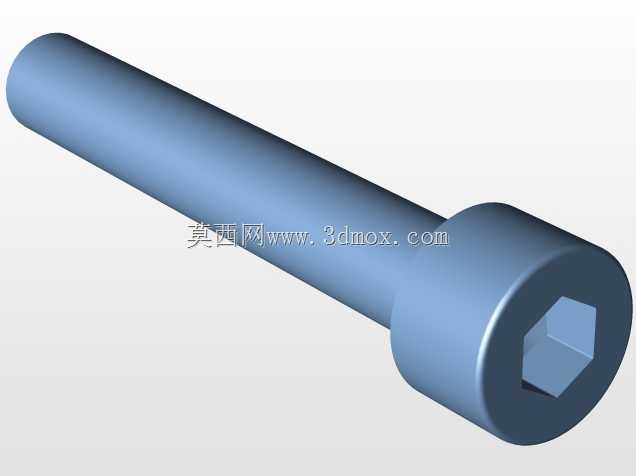

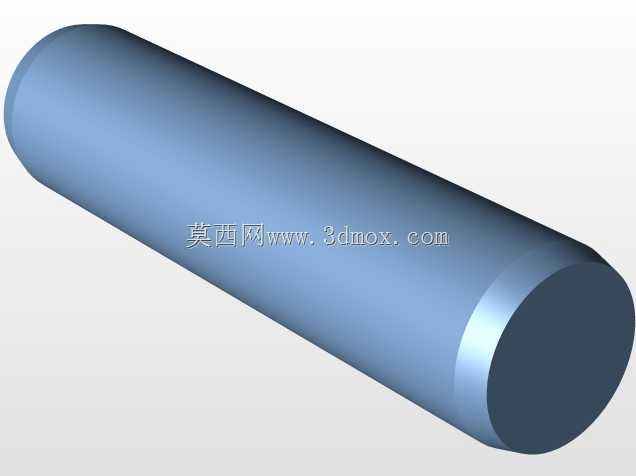

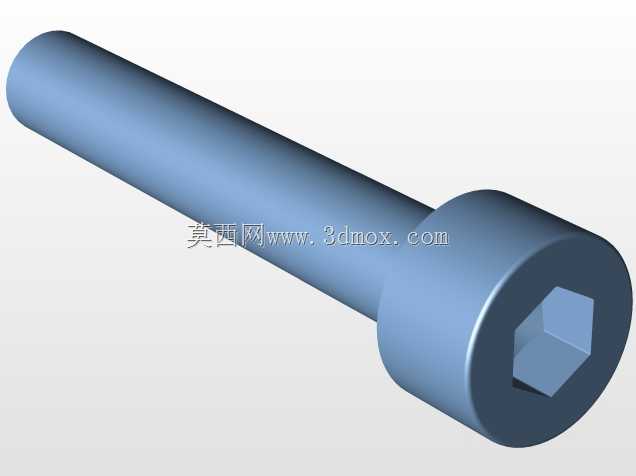

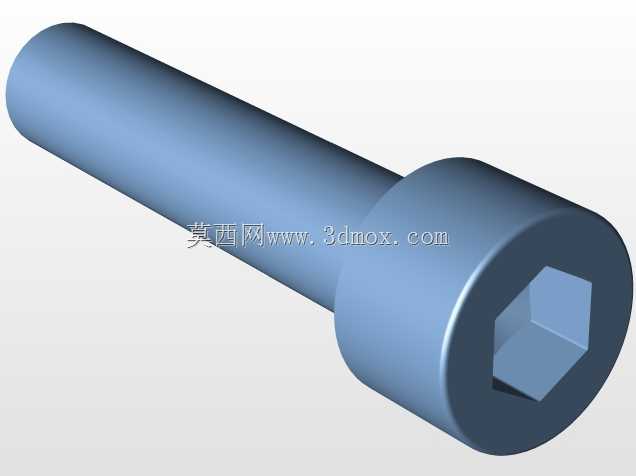

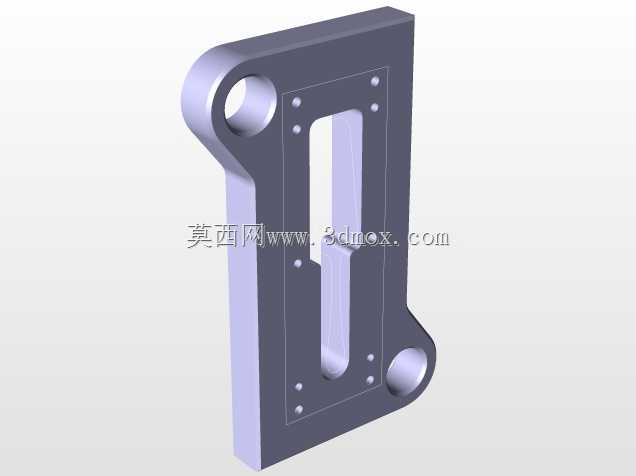

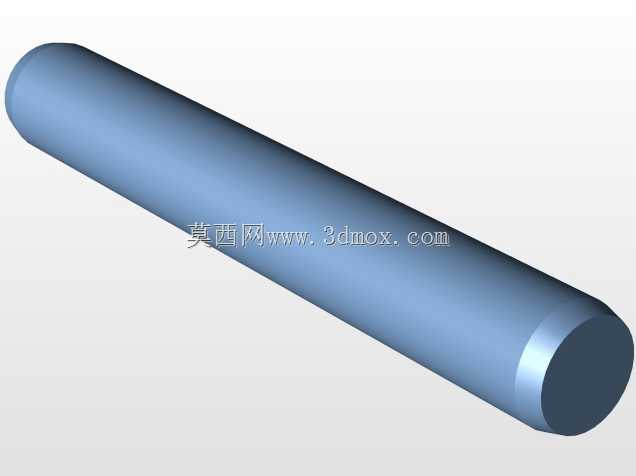

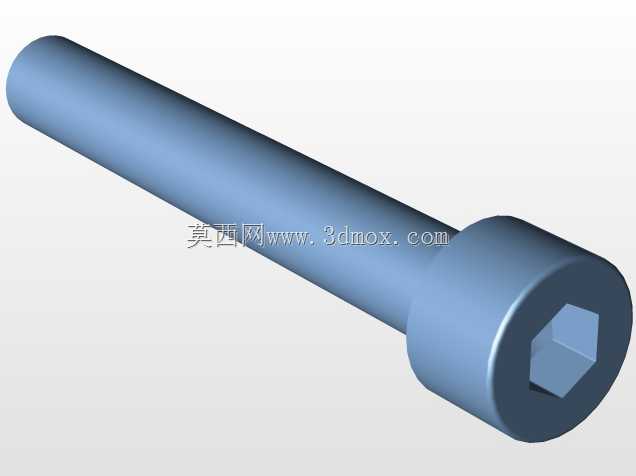

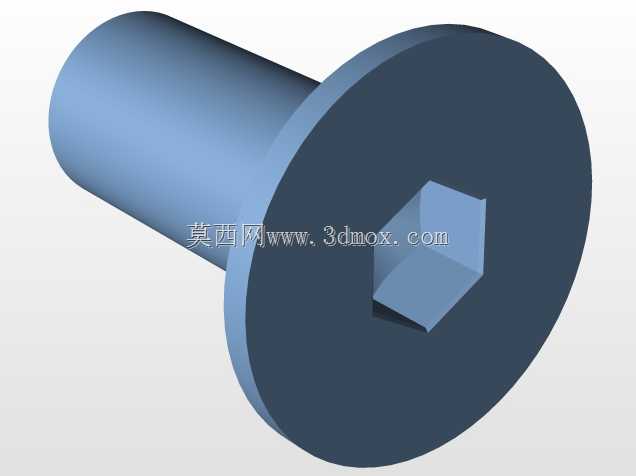

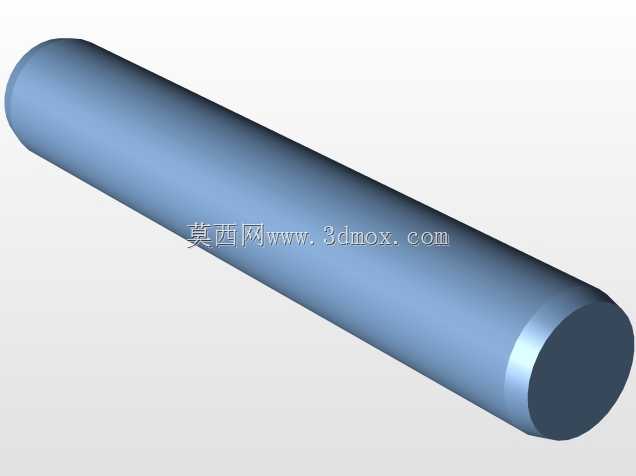

　　保证冲压完成后弹性元件能顺利将卡在上模的料带推出，避免带料问题影响连续送料作业。下模部分设置的成型型腔完全匹配刀具调色刀的外形轮廓，刃口部位采用镶件结构设计，长期生产出现刃口磨损后可单独拆卸更换镶件，无需整体报废模座，大幅降低后期维护成本。上模的凸模部分与模座采用挂台固定方式，装配时通过销钉定位、螺栓锁紧，保证凸模的安装垂直度，冲切过程中凸模承受的冲裁力可均匀传递到上模座，避免局部应力集中导致凸模断裂。从安装边界来看，整套模架的闭合高度适配常规16吨-25吨开式压力机的闭合高度调节范围，上下模座的安装槽位置匹配标准压机的T型槽间距，安装时可直接通过T型螺栓完成固定，无需额外加工转接板。模架顶部设置的定位销孔用于安装送料定位装置，

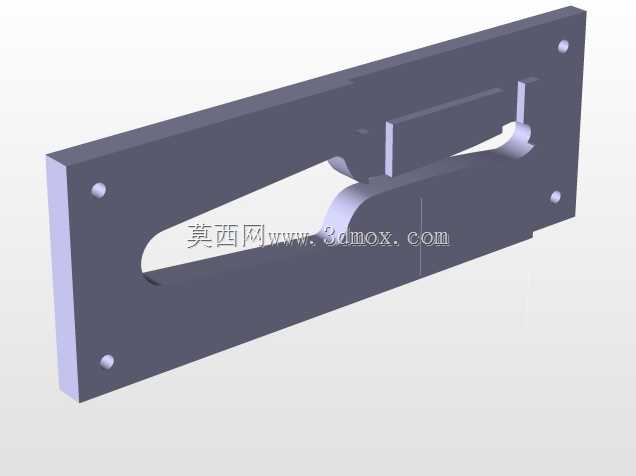

　　配合卷料送料机可实现连续自动化冲压，料带通过导料板进入模腔，每次送料步距通过挡料销控制，保证每一片冲切出的零件外形尺寸一致性。在实际生产场景中，这套工装主要针对0.3-0.8mm厚度的冷轧钢带、不锈钢带进行冲切作业，冲切出的零件毛刺高度可控制在0.05mm以内，满足后续表面抛光、电镀工序的精度要求，无需额外进行去毛刺工序。设计过程中，弹性元件的排布避开了凸模的安装位置，同时保证卸料板的受力均匀，避免卸料过程中出现偏载导致零件变形，卸料板与凸模之间采用小间隙配合，同时起到凸模导向保护的作用，防止细长凸模在冲切过程中出现弯折。上下模座的边角位置做了倒角处理，避免安装搬运过程中出现磕碰划伤，模架表面做了发黑防锈处理，适应车间多油污、

　　多粉尘的生产环境，长期存放不会出现锈蚀问题。在工序排布上，这套工装整合了落料、初压型两个工序，减少了单零件的冲压工序数，相比单工序模生产效率提升40%以上，同时减少了多次定位带来的尺寸误差，零件的形位公差可稳定控制在IT12级以内，满足五金刀具类零件的装配精度要求。导套位置加装了防尘毡圈，可阻挡冲压过程中产生的金属碎屑进入导套配合面，延长导柱导套的使用寿命，减少日常维护的润滑频次。下模座设置的漏料孔与冲切型腔对齐，冲切完成的零件可直接通过漏料孔落入下方的收料盒，无需人工手动取件，适配连续自动化生产的作业需求，降低操作人员的安全风险。
