工业产线传感器安装承载工作台结构设计

　　这套承载结构主要面向离散制造产线的在线检测工位设计，核心作用是为多类型工业传感器提供稳定的安装基准与布线载体，常见应用场景覆盖汽车零部件装配线、3C产品尺寸检测段、包装线物料识别工位，以及物流输送线的分拣触发点位。不同于通用钳工工作台，该结构没有设置大面积的实体操作台面，而是采用分层开放式的型材框架作为主体，核心设计逻辑是优先保障传感器的检测视野无遮挡，同时预留足够的布线空间与安装调节余量。

　　从结构布局来看，框架主体采用标准矩形钢管组焊而成，整体沿产线输送方向延伸，上层框架预留了多组线性安装槽位，可适配光电传感器、视觉相机、条码阅读器等不同外形尺寸的检测元件安装，安装位支持沿横向、纵向两个维度的位置微调，能够匹配不同宽度规格的输送线、不同检测高度的工件通过需求。框架下层设置了独立的电气元件安装层，可放置传感器配套的接线端子、信号放大器、小型IO模块，避免电气元件直接暴露在产线扬尘、切削液飞溅的区域，同时缩短传感器到信号处理模块的布线长度，减少信号传输过程中的干扰。

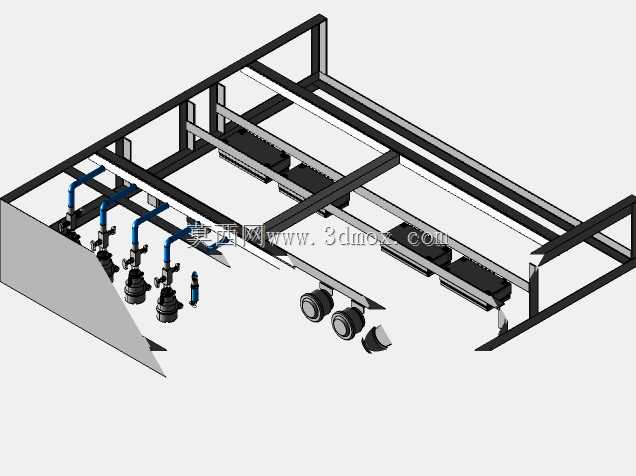

　　在气路与走线设计上，框架侧方集成了专用的布线拖链与气管固定卡扣，图中可见的蓝色管路为配套的气动元件供气通路，主要用于搭配带吹气清洁功能的传感器使用——部分粉尘较多的加工工位，传感器镜头容易被切屑、灰尘遮挡，可通过定时吹气维持检测面清洁，气路沿框架立柱内侧排布，所有管路转角处都设置了圆弧导向固定件，避免气管长期弯折出现开裂漏气的问题。线缆则全部收纳在框架侧边的封闭式线槽内，强弱电线路分槽布置，避免动力线路对传感器弱信号产生电磁干扰。

　　从安装边界来看，该工作台采用落地式安装设计，底部预留了与地面膨胀螺栓固定的安装孔位，整体高度适配常规750-900mm高度的皮带输送机、滚筒输送线对接，框架内侧的净空高度可满足最大400mm高度的工件顺利通过，不会出现工件与框架剐蹭的问题。针对不同工位的检测需求，框架前端预留了可扩展的悬臂安装位，可额外加装对射型光电传感器的发射端与接收端，也可安装辅助光源为视觉检测提供稳定的照明条件。

　　设计过程中重点考量了结构的抗振性能，框架的所有连接节点都采用了加劲肋补强，避免产线周边设备运行产生的振动传导到传感器安装位，导致检测信号出现漂移、误触发的问题。不同于铝型材拼装的轻型支架，钢制焊接框架的固有频率更低，能够有效过滤大部分产线运行产生的高频振动，保障传感器的检测精度稳定。同时框架表面采用喷塑处理，具备基础的防锈、防腐蚀能力，可适应一般机加工车间、装配车间的环境使用要求，若应用在潮湿、有腐蚀性介质的工位，也可更换为不锈钢材质制作对应结构件。

　　在功能拓展性上，框架的所有安装面都预留了标准间距的安装孔位，后续产线调整检测点位、新增传感器类型时，不需要重新对框架进行打孔焊接，仅通过标准紧固件即可完成元件加装，能够快速适配产线换型、检测工艺调整的需求。框架底部还预留了可调脚杯的安装位置，可对整体水平度进行微调，抵消地面不平整带来的安装偏差，保障传感器安装基准面的水平度与垂直度符合检测要求。
