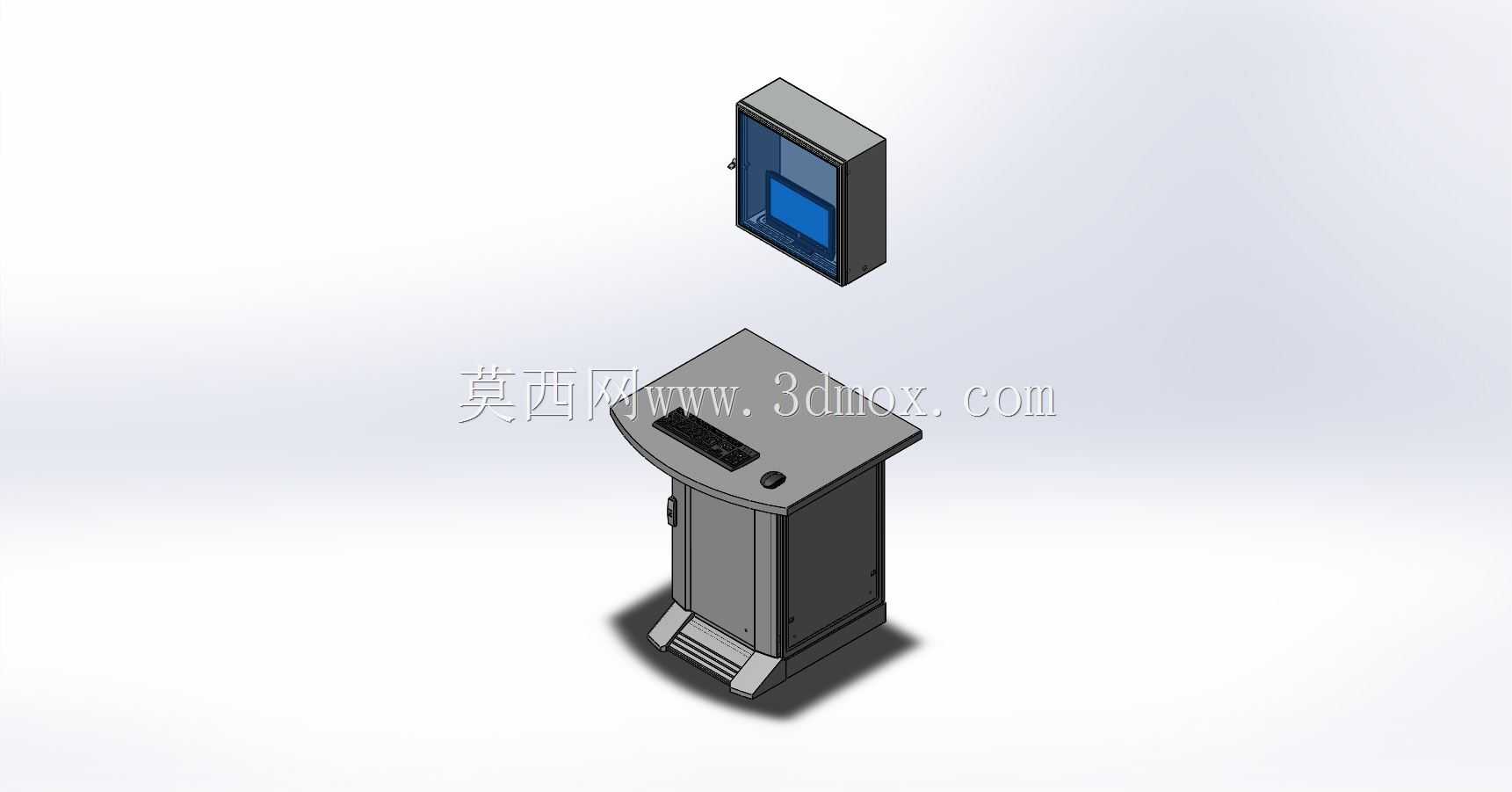

立式集成操作工作站与壁挂显示终端结构

　　这套立式操作工位结构，核心面向车间现场的工序管控、设备操作值守、生产数据录入场景设计，整体采用落地式柜体加壁挂式显示终端的分体布局，适配不同车间的安装空间条件。落地柜体的操作台面采用弧形前缘设计，充分贴合操作人员站立作业时的手臂活动范围，台面上预留了鼠标、操作键盘的放置区域，前缘做了圆弧倒角处理，避免长期作业时硌压手臂，降低操作疲劳度。柜体下部采用带通风栅格的底座设计，既可以容纳工控主机、接线端子、电源模块等内置电气元件，底部的抬高结构也能避免车间地面清扫时的积水、杂物侵入柜体内部，同时预留了走线通道，可从地面预埋穿线管直接将动力线、信号线引入柜内，减少明线外露带来的磕碰、积尘问题。柜体侧门采用带锁扣的可拆卸结构，

　　日常维护时可直接打开侧门检修内部元件，门锁采用通用工业柜锁，适配车间通用钥匙管理体系，无需额外配备特殊钥匙。壁挂式显示终端采用薄型箱体设计，背部预留了标准壁挂安装孔位，可根据操作人员的站立视线高度调整安装位置，屏幕区域做了内嵌式防护，避免车间内的工件磕碰、粉尘飞溅直接损伤屏幕，箱体侧面预留了操作按钮的安装位，可集成急停、启动、复位等常用操作按钮，操作人员无需低头即可完成常用操作。从安装边界来看，落地柜体的占地面积控制在0.3平方米以内，适合布置在生产线旁、设备侧方的狭窄通道边，不会占用过多的生产通行空间；壁挂终端的安装高度建议屏幕中心距离地面1.5米至1.6米，匹配国内成年操作人员的平均站立视线高度，

　　避免长期仰头或低头查看屏幕带来的颈椎疲劳。结构设计上，柜体主体采用薄钢板折弯焊接成型，内部预留了元件安装的导轨固定位，可根据实际需求加装PLC模块、交换机、电源滤波器等电气元件，台面下方预留了抽屉安装空间，可放置操作记录、常用工具等物品。整体结构的承重设计充分考虑了现场使用需求，操作台面可承受不超过50kg的均匀载荷，满足放置操作终端、扫码枪、小型检测工具的使用需求。在人机交互逻辑的匹配上，弧形台面的设计让操作人员在站立作业时，手臂自然下垂即可触及台面上的所有操作区域，无需过度侧身或伸展手臂，壁挂终端与落地工位的分体设计，也可根据车间的实际布局灵活调整安装位置，比如在空间受限的区域可单独安装壁挂终端搭配小型壁挂操作盒，

　　在需要放置较多操作物料的工位则可搭配完整的落地柜体使用。柜体的通风设计采用下部进风、上部预留散热孔的自然对流结构，无需额外加装散热风扇即可满足内置工控设备的散热需求，减少了风扇带来的粉尘吸入、噪音问题，适合长时间连续运行的车间使用场景。所有外露的钣金边缘都做了折边钝化处理，没有尖锐毛刺，避免安装、维护过程中划伤操作人员，柜体表面采用喷塑处理，耐油污、耐擦拭，可适应车间内的油污、粉尘环境，日常清洁只需用湿抹布擦拭即可。走线设计上，台面上预留了穿线孔，可将键盘、鼠标的线缆直接穿入柜内连接主机，避免台面上线缆杂乱缠绕，壁挂终端的线缆可通过墙面穿线管引入落地柜内，也可单独走线接入就近的控制箱，适配不同的车间布线条件。
