翻盖式集成显示操作工作站结构设计

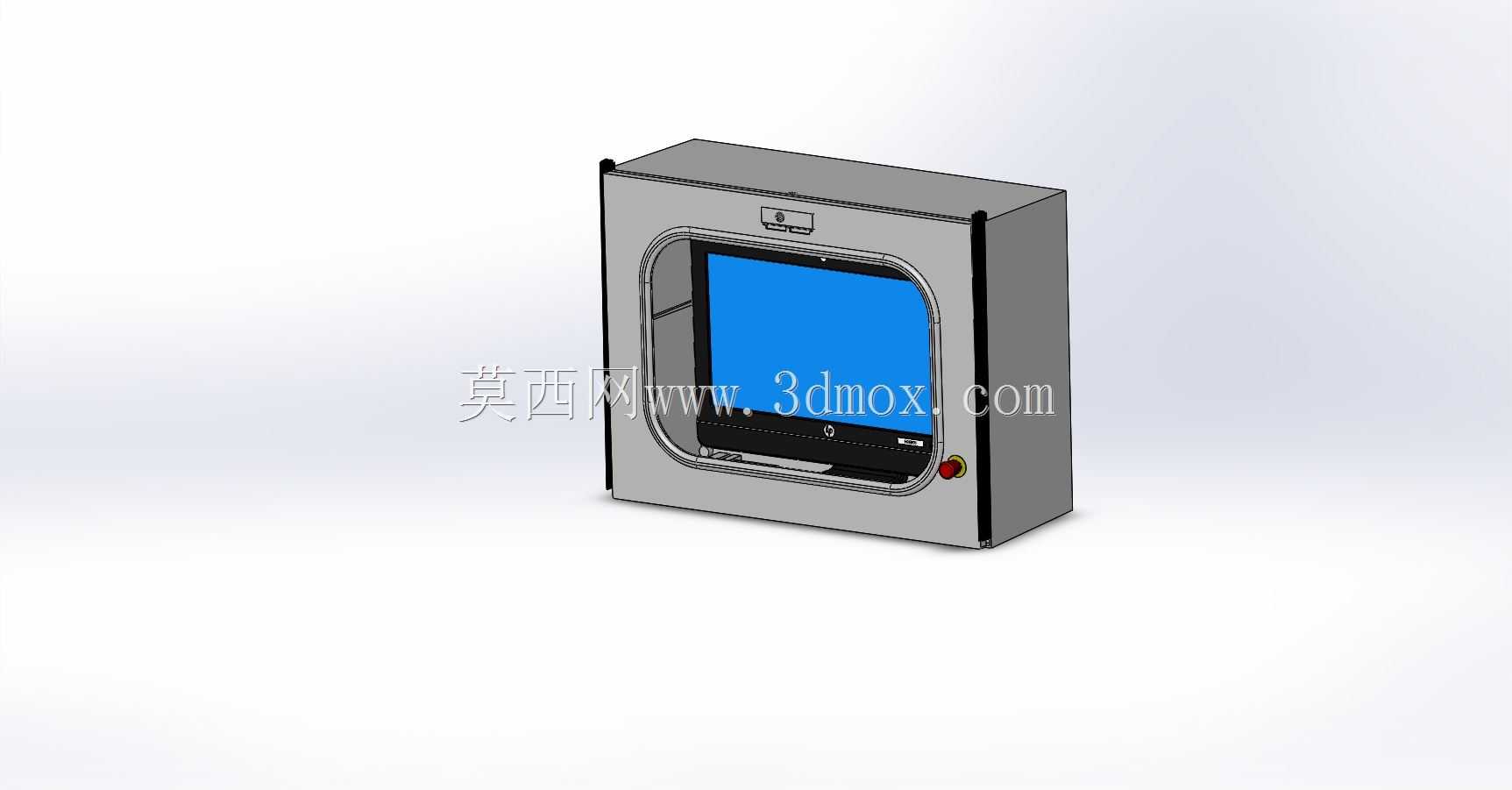

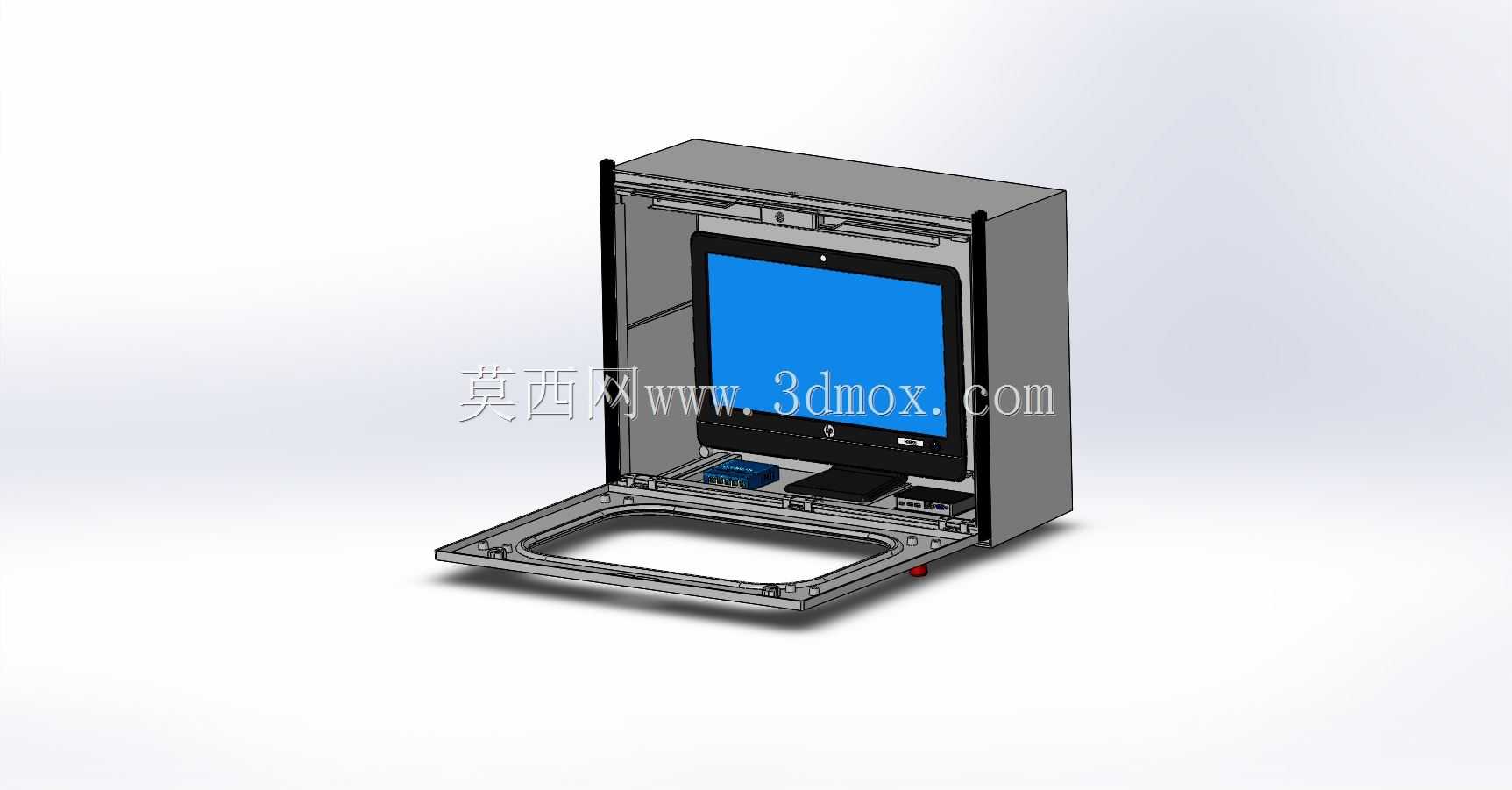

　　这类翻盖式集成显示操作工作站，多应用在工业现场的设备旁侧操作点位、生产线工位旁的人机交互节点，或是需要紧凑收纳操作终端的移动设备舱内，替代传统外露的显示器加操作台面的分体式布局，解决现场空间局促、终端易受磕碰积尘的问题。从结构设计逻辑来看，整体采用钣金折弯成型的封闭箱体作为承载基体，箱体后侧设置竖向安装面，可直接通过螺栓固定在设备立面、墙面或是移动机架的安装位上，安装边界预留足够的紧固件操作空间，不会和周边管线、结构件产生干涉。翻盖部分的下沿和箱体底座通过暗藏式合页连接，合页的阻尼参数经过匹配，翻开时可以在任意角度悬停，方便不同身高的操作人员调整屏幕视角，闭合时上盖和箱体边框通过密封胶条贴合，能够阻挡现场的粉尘、

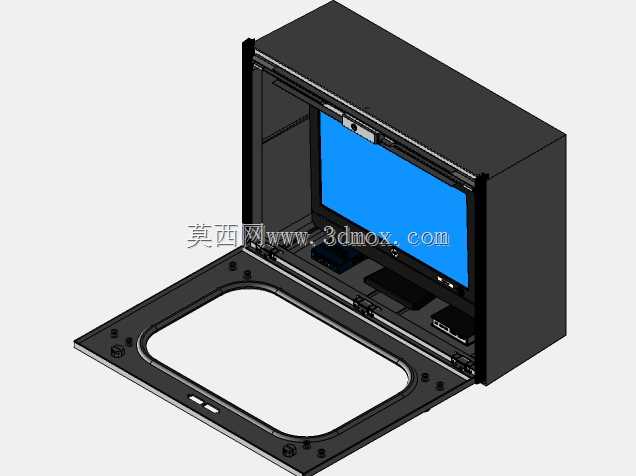

　　切削液飞溅接触内部的显示组件和电路模块，适配车间多尘、多飞溅的复杂工况。箱体内部的显示模块采用嵌入式安装结构，屏幕四周设置减震泡棉垫，抵消设备运行时传递过来的振动，避免屏幕因为长期受振出现接线松动、显示故障的问题；屏幕下方的腔体内预留了工控板、接线端子的安装空间，走线槽沿着箱体侧壁布置，强弱电走线分隔开，减少信号干扰。底座部分的翻盖操作面预留了嵌入式键盘、触摸板的安装位，翻开上盖后操作面和屏幕形成符合人体工程学的夹角，操作人员站立操作时不需要过度低头或是抬臂，降低长时间操作的疲劳感；闭合状态下整个工作站的外表面没有突出的操作部件，外轮廓平整，不会在人员通行、设备移位时造成勾挂，也方便日常对设备外表面进行清洁擦拭。

　　设计过程中对翻盖的开合行程做了限位处理，最大翻开角度控制在110度左右，避免翻开角度过大导致上盖后侧和安装立面碰撞，同时合页的安装位置做了下沉处理，闭合后合页完全隐藏在箱体接缝内部，不会出现外露积尘的问题。箱体侧面预留了航空插头的安装开孔，方便外接电源、通讯线缆，开孔位置做了翻边处理，避免线缆穿装时被钣金锐边割破绝缘层；箱体底部设置了可拆装的检修盖板，不需要整体拆卸工作站就能完成内部接线、模块更换的维护操作，减少现场维护的工作量。考虑到工业现场的使用温度范围，箱体的钣金外壳厚度选用1.5mm的冷轧钢板，足够的结构刚度可以避免安装后出现箱体变形，同时外壳表面做喷塑处理，耐油污、耐轻微剐蹭，长期使用不会出现表层脱落锈蚀的问题。

　　屏幕安装位的四周设置了均匀分布的固定压片，不需要在屏幕外壳上额外打孔就能完成固定，适配不同品牌同尺寸的工业显示屏，提升结构的通用互换性。翻盖闭合后的锁止结构采用暗藏式弹簧锁扣，不需要额外外挂挂锁，按压即可解锁开启，操作便捷，锁扣的啮合深度经过调试，闭合后不会出现松动异响，在设备移动、振动工况下也不会意外弹开。整个工作站的外形尺寸控制在紧凑范围内，宽度不超过常规壁挂电控箱的尺寸，突出安装面的厚度在闭合状态下小于200mm，不会过多占用现场的操作通道空间，适合在原有设备的操作点位做升级改造时直接替换原有老式操作箱，不需要对原有安装基础做大规模改动。
