工业现场一体式人机交互操作工作站

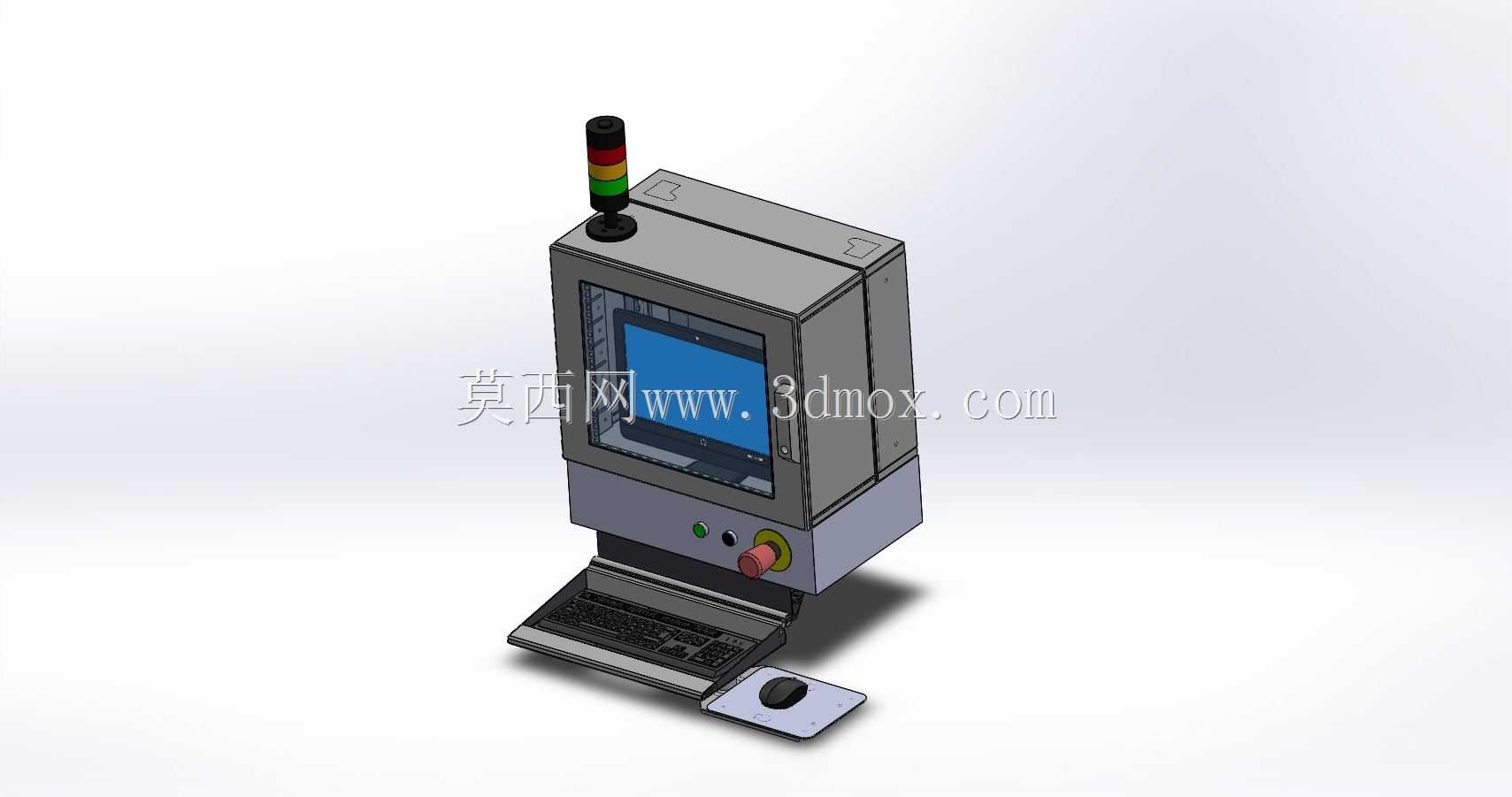

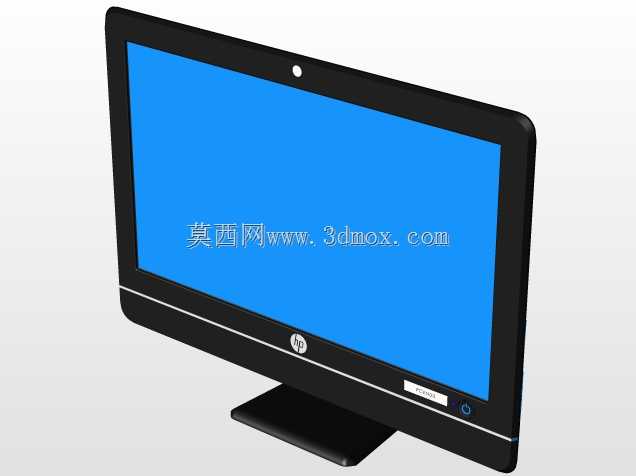

　　这套一体式操作工作站的三维结构，是针对离散制造车间产线工位控制需求做的集成化设计，日常主要部署在自动化产线的段间工位、单机设备旁侧操作区、车间班组质控点位，承担产线状态可视化、工艺参数调整、设备手动操作、异常报警响应的核心交互功能，替代传统分散布置的按钮盒、独立显示屏、外接输入设备的零散配置，减少现场布线的杂乱问题，同时压缩操作点位的占用空间。

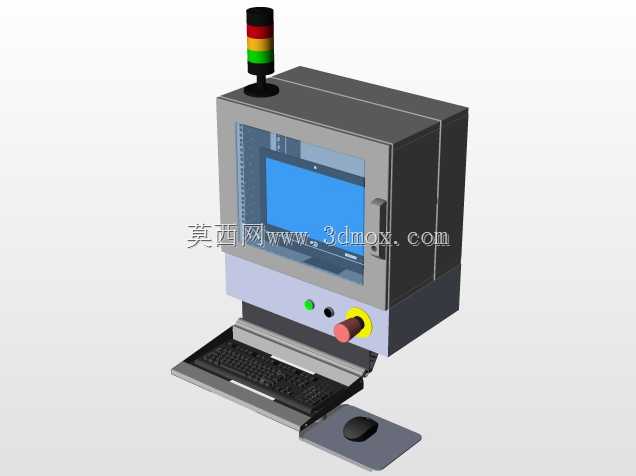

　　从结构布局来看，整机采用立式悬臂或台面安装兼容的设计思路，上部为密封式显示腔体，内嵌工业级触控显示屏，腔体正面做了下沉式边框处理，屏幕周边预留密封胶条安装槽，可适配车间多尘、存在少量切削液飞溅的工况，防护等级可达到IP54以上的现场使用要求。显示腔体顶部预留了标准三色报警灯安装位，采用M22标准安装孔位，可直接适配市面主流的层叠式报警灯，无需额外做转接支架，报警灯的走线从腔体顶部的防水接头内部引入，避免明线外露被现场工件剐蹭。

　　中部控制区域做了内凹式操作面板布局，将设备启动按钮、停止按钮、急停按钮、模式选择旋钮集中布置在右手操作舒适区，符合成年人站立操作时的手臂活动范围，按钮间距预留20mm以上的操作间隙，避免戴劳保手套操作时出现误触。急停按钮采用红色蘑菇头款式，布置在面板最外侧最易触碰的位置，满足安全规范中急停装置易触及的要求，按钮与面板之间加装防油密封圈，防止油污渗入腔体内部造成电路短路。

　　下部为抽拉式键盘托结构，采用三节静音导轨承载，抽拉行程可完全将键盘托拉出至操作位，不用时可完全推入机柜下部，避免突出结构在车间通道旁造成磕碰。键盘托旁侧集成了鼠标放置平台，平台表面做了防滑纹理处理，防止现场振动导致鼠标滑落。整个机柜的后部为可拆卸式检修门，门板与柜体之间采用快拆式铰链连接，预留了门锁安装位，日常运维时可直接打开门板检修内部的工控主机、接线端子、开关电源等元器件，柜体内部预留了标准DIN导轨安装位，可根据需求加装PLC模块、IO端子、继电器等控制元件，柜体侧壁预留了多组防水格兰头安装位，可分别引入动力线、信号线、通讯线，不同电压等级的线缆走线槽在内部做了分隔设计，避免强电对弱电通讯信号造成干扰。

　　安装边界方面，整机的横向宽度控制在450mm以内，深度方向在键盘托收回时仅为350mm，即使是车间内狭窄的设备旁通道也可顺利安装，立式安装时底部预留四个M10的膨胀螺栓固定孔，可直接固定在地面基础上，若采用悬臂安装方式，背部预留了标准悬臂转接法兰，可适配50系、60系标准工业悬臂组件，直接挂载在设备主体立柱上，安装高度可根据现场操作人员的平均身高做调整，屏幕中心距离站立地面的高度建议保持在1450mm-1500mm区间，符合人机工程学的视角要求，操作人员长时间查看屏幕也不易产生颈部疲劳。

　　设计过程中充分考虑了现场的维护便利性，所有外露的紧固件均采用标准不锈钢内六角螺丝，适配车间常用的维修工具，无需特殊定制工具即可完成拆装。显示屏幕的前部采用卡扣式固定结构，屏幕故障时可直接从正面拆下更换，无需拆开整个机柜后部的检修门，缩短现场故障停机的维护时间。机柜的外壳板材采用1.5mm厚的冷轧钢板，整体做折弯焊接成型，边角处做了R5的圆角处理，避免尖锐边角对过往人员造成划伤，表面采用喷塑处理，可耐受车间常见的油污、弱腐蚀介质，长期使用也不易出现漆面脱落、生锈的问题。

　　在实际产线应用中，这类工作站可直接对接产线的PLC控制系统，通过以太网或串口通讯实时采集设备运行数据，在屏幕上展示产线节拍、产量计数、故障代码、工艺参数等信息，操作人员可通过键盘、触控屏直接调整工艺参数，切换设备运行模式，当设备出现异常时，顶部的三色报警灯会根据故障等级点亮对应颜色，同时蜂鸣器发出提示音，操作人员可第一时间通过操作面板触发急停或者查看故障信息，相比传统的分散式操作组件，这种集成式工作站的现场安装周期可缩短60%以上，现场布线量减少近一半，同时整体外观更加规整，便于车间的5S管理推进。
