工业现场立式操作员PC操作工位

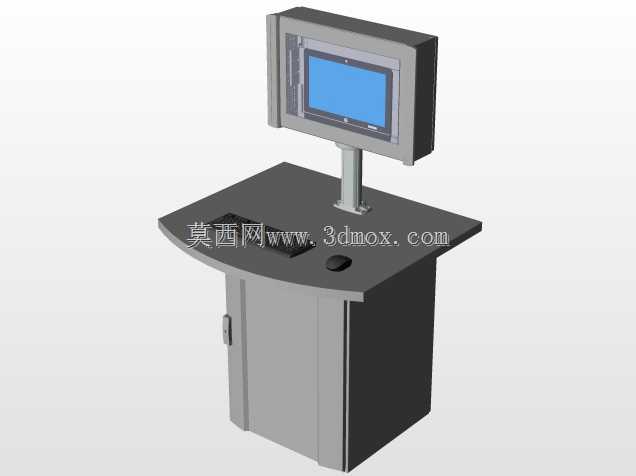

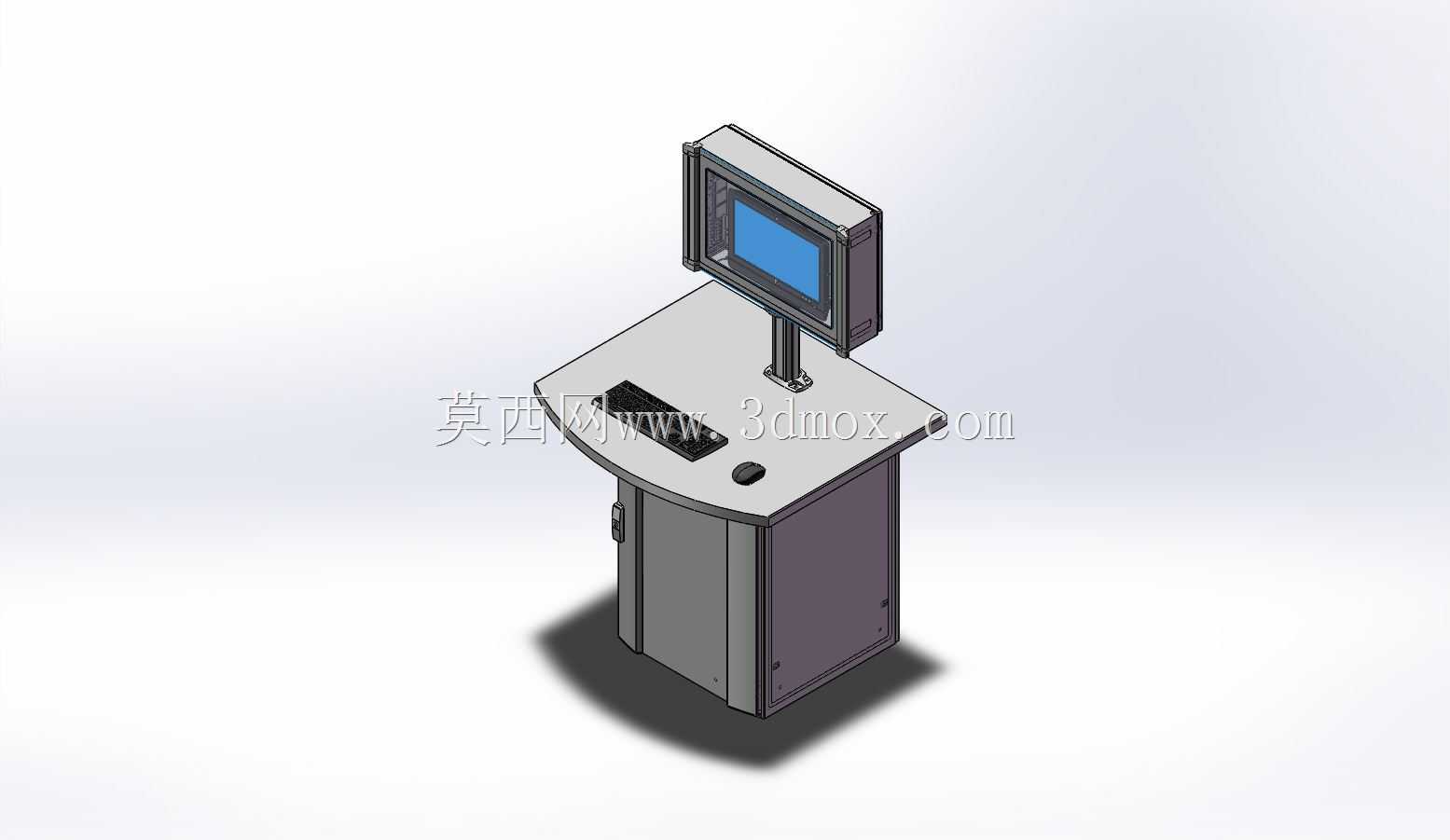

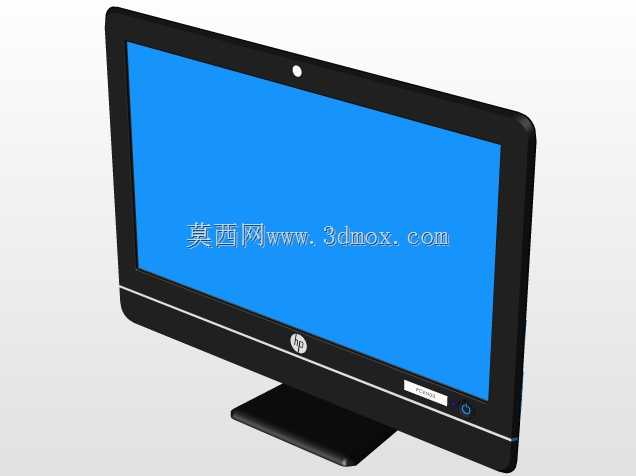

　　也可以在底部加装可调脚杯，适配地面不平整的安装场景，避免工位晃动影响操作精度。上部的操作台面采用水平布局，台面高度匹配站立操作的人体工程学尺寸，操作人员站立时手臂自然下垂弯曲，手肘刚好可以搭在台面上，长时间操作键盘、鼠标不会产生过度的肌肉疲劳，台面上预留了键盘、鼠标的放置区域，边缘做了小高度的挡边结构，避免放置在台面上的操作配件因为现场振动滑落。台面上方通过可调节的金属立柱支撑显示屏安装位，立柱的高度、显示屏的俯仰角度都可以根据操作人员的身高、现场的观察视角进行调整，显示屏采用嵌入式安装结构，屏幕外侧有防护边框，可以抵御车间内常见的轻微磕碰、粉尘飞溅，避免屏幕直接受损。这类工位的安装边界需要提前在现场布局时确认，在离散制造车间的产线边、自动化设备旁的巡检通道侧、检测工位的固定操作点位，这类立式操作员PC工位是衔接一线操作人员与设备控制系统的核心交互载体，区别于办公室场景的普通办公电脑桌，它的设计完全围绕工业现场的使用需求展开，没有多余的装饰性结构，每一处构型都服务于实际操作的稳定性与便捷性。从结构构型来看，整体采用立式落地式设计，下部为封闭柜体结构，柜体预留了足够的内部容纳空间，可以放置工业主机、IO接线模块、电源适配器、备用操作配件等物件，柜体侧面设置带锁的检修门，日常运维时可以直接打开柜门完成内部硬件的检修、线路整理与配件更换，不需要挪动整个工位，柜体底部做了平整的支撑结构，可以直接通过膨胀螺栓固定在水泥地面上，

　　整体占地宽度不超过800mm，深度不超过600mm，不会占用过多的产线侧通道空间，显示屏升起后的总高度控制在1600mm以内，不会遮挡现场的安全警示标识、设备运行状态指示灯，也不会影响产线上方的物料吊装通道。在实际使用场景中，这类工位承担的功能十分明确：操作人员可以通过工位上的PC终端调取设备的运行参数、查看生产任务的执行进度、录入现场的检测数据、触发设备的启动与暂停指令，部分集成了扫码功能的工位还可以直接完成生产物料的批次扫码登记，不需要额外手持设备来回走动。设计这类工位结构的时候，首先要考虑的是现场的抗振性能，因为紧邻生产设备，车间内持续存在设备运行产生的振动，所以整体框架采用钣金折弯焊接结构，连接部位做了加强筋处理，

　　避免长期振动导致结构松动、显示屏晃动影响观察；其次要考虑操作的容错性，台面的边角全部做了圆弧倒角处理，操作人员来回走动的时候即使磕碰也不会造成严重的外伤，操作台面的承重能力按照不低于50kg设计，除了放置键盘鼠标之外，还可以临时放置检测记录表、小型检测工具、待扫码的物料盒等物件，不会出现台面变形的问题。线路布局上，从支撑立柱到下部柜体都预留了穿线孔，显示屏的供电线、信号线，键盘鼠标的连接线都可以通过内部走线槽引入下部柜体，直接连接到内部的主机与电源模块，台面上不会有裸露的明线，避免线路被物料勾扯、被操作人员踩踏导致的接触不良或者线路破损。针对不同的现场使用需求，这类工位的结构还可以做对应的适配调整，比如在粉尘较大的焊接、打磨车间，可以在柜体与台面的接缝处加装密封胶条，显示屏外侧加装透明防护面板，减少粉尘进入柜体内部影响硬件运行；在需要频繁移动工位的场景，可以在柜体底部加装带刹车的脚轮，需要移位时直接推动即可，到位后踩下刹车就可以固定位置，不需要反复拆装固定螺栓。很多初次设计这类工位的结构工程师容易忽略操作视角的问题，把显示屏固定在垂直于台面的角度，实际上站立操作时，操作人员的视线是略微向下倾斜的，所以显示屏的安装角度要向后倾斜10到15度，刚好匹配站立时的自然视线角度，长时间盯着屏幕也不会造成颈部疲劳。另外，台面的高度也不是统一固定值，需要结合现场操作人员的平均身高做微调，比如针对女性操作人员占比较高的工位，台面高度可以适当降低20到30mm，

　　适配不同的操作群体。下部柜体的内部空间要做分层设计，上层放置工业主机与接线端子，下层可以预留储物空间放置操作手册、清洁工具等物件，提升空间利用率，柜门的锁具采用通用的工业柜锁，和现场其他机柜的钥匙通用，减少运维人员需要携带的钥匙数量。这类工位的配色一般采用工业灰为主色调，和车间整体的设备配色保持协调，不会因为颜色过于突兀分散操作人员的注意力，显示屏边框采用深色设计，减少车间灯光在屏幕上产生的反光，保证操作人员在不同的光照条件下都能清晰看清屏幕上的显示内容。在三维建模过程中，这类结构需要重点关注各个部件的装配间隙，比如柜门和柜体的配合间隙要控制在1mm以内，既保证柜门可以顺畅开关，又不会留下过大的缝隙让粉尘进入；支撑立柱和台面的连接部位要做加强结构，避免调整显示屏角度的时候出现立柱晃动；所有的钣金折弯处都要标注明确的折弯半径与公差要求，保证加工出来的部件可以顺利装配，不需要现场二次打磨修配。
