机柜壁挂式导轨安装连接固定组件结构

　　这套结构件主要用于工业机柜内部的器件挂载安装场景，在低压控制柜、通讯机柜、工业设备电控箱的内部布线与器件固定作业中，这类壁挂式导轨连接组件是应用频率极高的基础安装构件。日常设备运维与组装过程中，作业人员经常需要在机柜侧壁加装DIN导轨来承载断路器、接线端子、小型继电器这类标准化电气元件，常规的导轨直接固定方式存在后期调整位置困难、安装面适配性差的问题，这套组件就是针对这类痛点设计的转接固定结构。

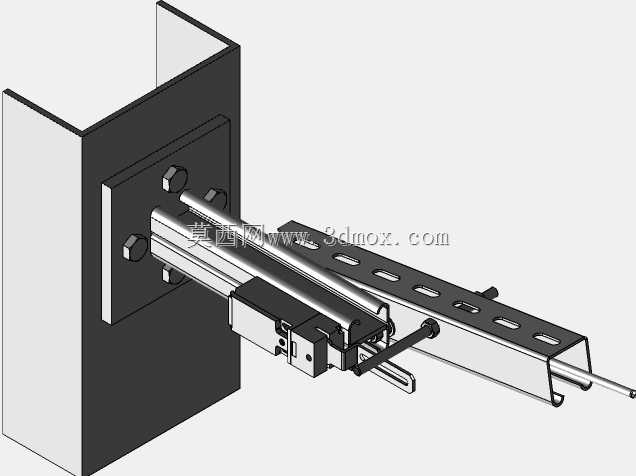

　　从实际功能来看，该组件一端通过四颗螺栓锁紧在机柜的竖向安装板上，安装板与机柜侧壁贴合后可通过螺栓预紧力实现整体结构的稳固挂载，另一端的夹持结构可以牢牢卡合在标准C型安装导轨的侧边，不需要在导轨上额外打孔，就能实现导轨与壁挂安装面的垂直连接。这种无孔夹持的设计，能让施工人员在现场调整导轨安装高度时，只需要松开夹持端的锁紧螺丝就可以上下滑动调整位置，调整到位后重新锁紧即可，不需要反复在机柜钣金上钻孔攻丝，大幅降低现场施工的工作量，也避免了多钻孔导致的机柜侧壁防护性能下降问题。

　　设计层面上，这套结构的夹持端采用了与标准C型导轨卷边完全匹配的卡槽轮廓，卡槽内侧做了微小的倒扣角度，当锁紧螺丝拧紧时，夹持块会产生微小的弹性形变，倒扣结构会紧紧压在导轨的卷边内侧，即便设备运行过程中产生持续振动，也不会出现夹持松脱、导轨滑落的问题。连接部分的方形安装板四个角做了沉头孔设计，螺栓锁紧后螺帽完全沉入沉孔内，不会突出安装板表面，避免突出的螺帽干涉后续其他器件的安装，也不会划伤施工人员的手部。中间的连接臂做了等距的长条形调节孔，除了上下高度调整外，还可以实现导轨与安装壁面之间的距离微调，适配不同深度的器件安装需求，当挂载的器件深度较大时，可以适当调整连接臂的伸出长度，避免器件尾部与机柜壁面发生干涉挤压。

　　安装边界方面，这套组件适配的是行业通用的35mm标准C型电气安装导轨，安装端的方形安装板尺寸为80mm*80mm，适配M6规格的机柜安装螺栓，连接臂的可调节伸出范围在30mm到70mm之间，单组组件的额定垂直承载能力可达15kg，常规单根1米长的导轨搭配两组该组件，就可以满足满配接线端子或者小型断路器的承载需求。组件整体采用冷轧钢板冲压折弯成型，表面做了电镀锌钝化处理，能够适应工业车间内的潮湿、多粉尘环境，长期使用不会出现锈蚀掉渣的问题，夹持端的锁紧螺丝采用标准十字槽盘头螺丝，现场施工用普通十字螺丝刀就可以完成全部锁紧操作，不需要配备特殊工具。

　　在实际的设备改造场景中，这类组件还可以用于老旧机柜的内部改造升级，很多老旧机柜的侧壁原有安装孔位已经锈蚀滑牙，无法直接固定导轨，使用这套组件就可以避开损坏的孔位，在完好的壁面位置重新固定导轨，不需要对机柜整体进行更换，大幅降低改造成本。组件的所有钣金边缘都做了钝化倒圆角处理，没有锋利的冲切毛边，施工过程中不会割伤线缆绝缘层，也不会对作业人员造成划伤风险。夹持结构的开合行程做了冗余设计，即便导轨因为生产公差存在小幅的尺寸偏差，也可以顺利卡入夹持槽内，不会出现卡滞或者夹持过松的问题，适配市面上绝大多数厂商生产的标准C型安装导轨。
