上翻门户外设备防护箱体结构设计

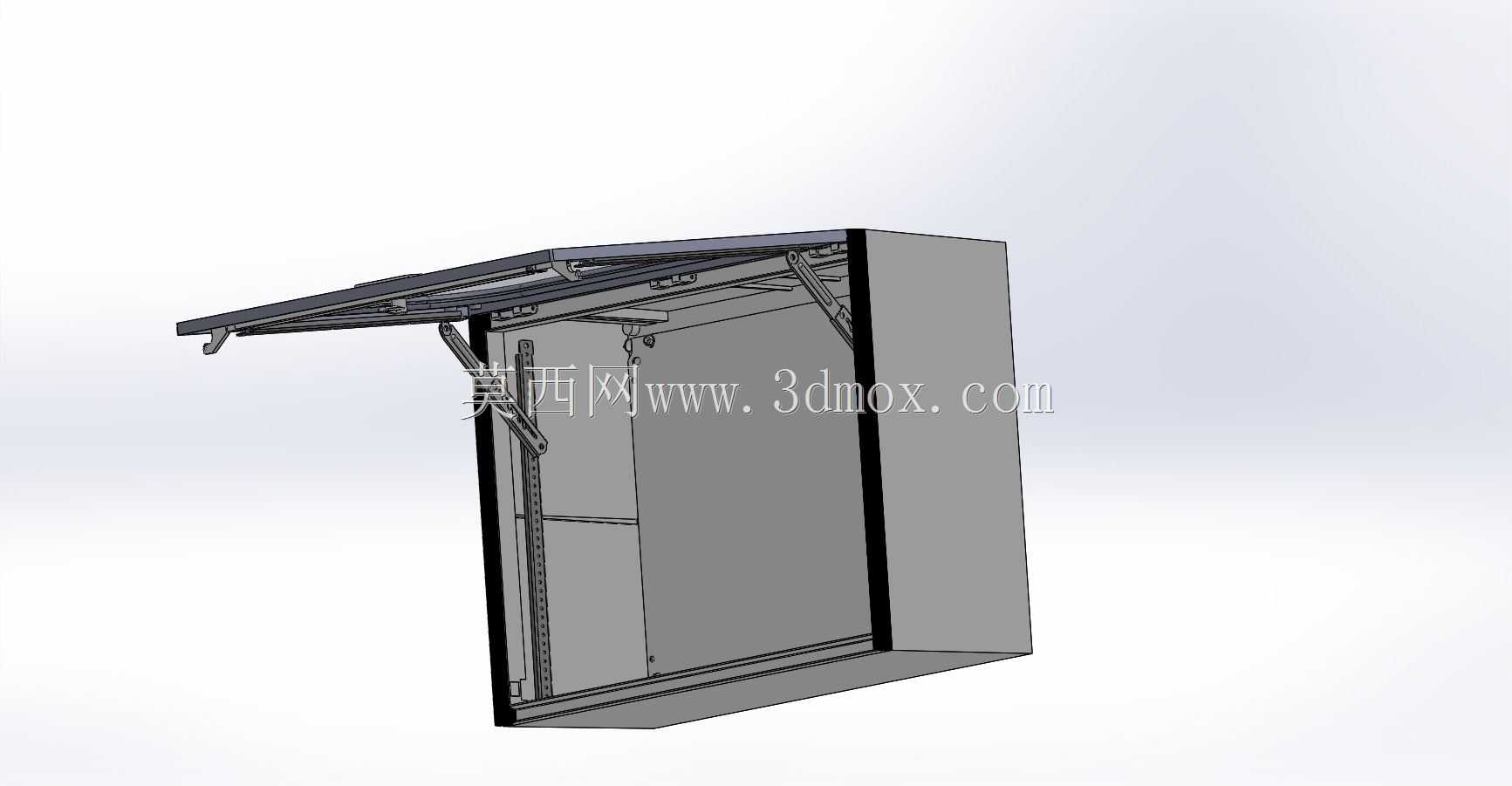

　　这款上翻开启式防护箱体，主要面向户外露天布设的工业设备防护场景，常见于户外通讯中继站点、厂区边缘的分布式动力控制节点、野外临时作业的设备集成工位，用来容纳安装电气控制模块、小型动力单元、信号传输组件等核心部件，隔绝户外日晒雨淋、粉尘侵入、外力磕碰对内部器件的损伤。从结构实现逻辑来看，箱体主体采用折弯钣金拼焊成型，侧壁与底板、后背板采用满焊工艺处理，拼接缝隙处预留打胶槽位，装配时填充耐候密封胶，满足户外IP65级别的防护要求，避免雨水顺着拼接缝隙渗入箱体内部。上翻门的开启结构是整个设计的核心部分，门体与箱体顶部采用隐藏式长轴铰链连接，铰链轴做不锈钢材质处理，避免长期户外使用出现锈蚀卡滞，门体两侧配置对称的气弹簧支撑构件，

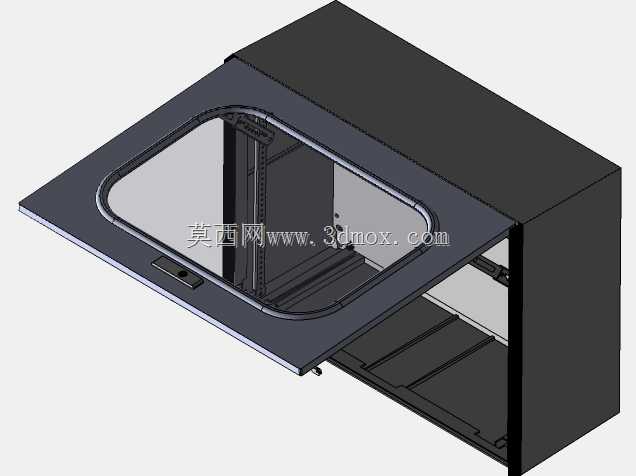

　　气弹簧两端采用万向球头铰接，既可以在门体开启到最大角度时提供稳定的支撑力，防止门体意外下落砸伤操作人员，也能在关门过程中提供平缓的阻尼力，避免门体快速闭合撞击箱体产生变形或噪音。门体边缘一圈粘贴发泡橡胶密封条，当门体完全闭合时，密封条被均匀压缩30%左右，在箱体口部形成连续的密封面，阻挡雨水、粉尘进入。箱体内部侧壁预留了多组安装孔位，兼容不同尺寸的安装板固定需求，安装板采用镀锌钢板材质，可以根据内部搭载设备的实际排布需求灵活开孔固定器件，箱体底部预留了电缆穿线格兰头的安装位，穿线位置同样配置密封结构，避免线缆布设后出现防护漏洞。从安装边界来看，箱体后背板预留了四个壁挂安装孔，孔位做沉头处理，

　　安装时可以采用膨胀螺栓直接固定在混凝土墙面或者设备支架上，孔位间距按照通用户外柜体的安装规范设置，适配市面上多数现成的壁挂支架，不需要额外定制转接件；箱体底部也预留了落地安装的法兰边，如果采用落地布设的方式，可以直接通过法兰边的孔位固定在混凝土基础上，不需要额外焊接安装底座。在设计过程中，特意将门体的开启角度设置为85度，既保证操作人员在箱体前方作业时，门体不会遮挡操作视线，也避免开启角度过大导致气弹簧行程超限出现损坏，门体外侧做了轻微的折边处理，一方面提升门体的整体结构强度，减少大尺寸钣金门体的变形量，另一方面折边形成的导流槽可以让落在门体上的雨水顺着两侧流下，不会在门体与箱体的接缝处积存。箱体内部的顶部预留了照明模块的安装位，

　　可选配低压LED照明灯，门体开启时通过行程开关自动触发照明，方便光线不足的场景下进行设备调试与维护。考虑到户外使用的温差变化，箱体侧壁下部预留了呼吸阀的安装位置，可以选配防水呼吸阀平衡箱体内部与外部的气压差，避免温度变化导致箱体内外压差过大将雨水从密封缝隙处吸入。整个箱体的钣金折弯圆角统一设置为R2，既避免尖锐边角造成安装维护人员的磕碰划伤，也能保证密封胶条贴合时不会出现圆角过大导致的密封间隙。气弹簧的选型经过受力校核，在门体加装额外的遮阳罩、标识牌等附件时，依然可以提供足够的支撑力，不会出现支撑失效的问题，铰接点的位置经过多轮迭代调整，保证门体在开启和关闭的全行程中不会与箱体侧壁、内部安装的器件发生运动干涉。
