挖掘机工作臂及铲斗结构三维设计

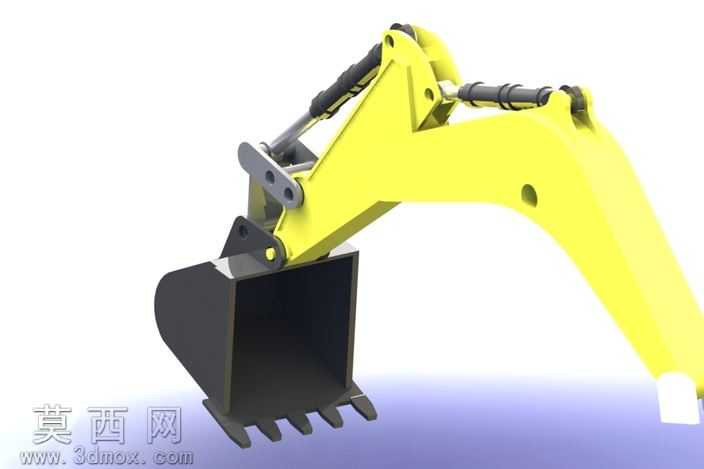

本作品为挖掘机核心作业工作装置的三维建模设计，聚焦于挖掘机动臂、斗杆与铲斗组成的前端作业总成，完整还原了真实挖掘机作业端的结构逻辑与外观形态。建模过程中首先依据挖掘机作业装置的真实尺寸比例搭建基础骨架，先确定动臂的弯折弧度与整体长度，匹配斗杆的铰接点位，再对铲斗的斗容轮廓、斗齿排布进行精准刻画，保证各部件之间的铰接位置符合机械运动的合理范围，能够模拟真实挖掘作业中的抬升、收斗、卸料等动作轨迹。材质渲染阶段，对结构主体的金属部件采用工程设备常用的亮黄色漆面材质，调整材质的反光度与粗糙度，还原工程机械漆面的哑光金属质感；对铲斗部分采用深灰色耐磨金属材质，模拟铲斗长期作业接触砂石的耐磨钢材质感，同时对铰接位置的液压油缸、销轴等部件做了金属镀铬材质的区分，黑色的液压油管、操作手柄部件则采用橡胶类材质参数，不同部件的材质边界清晰，视觉上能够快速区分不同功能的结构组件。结构设计上，完整还原了动臂与机身连接的铰接座、动臂油缸的安装支座、斗杆与动臂的连接销轴结构、铲斗与斗杆的铰接点位以及对应的铲斗油缸连杆机构，每一处铰接位置都预留了合理的装配间隙，符合真实机械结构的装配要求，没有出现结构干涉的问题。设计思路围绕挖掘机作业端的实用功能展开，在保证外观还原度的基础上，重点突出了液压驱动部件与结构臂的连接关系，清晰展示了挖掘机工作装置如何通过液压油缸的伸缩带动各节臂体转动，最终驱动铲斗完成挖掘动作的机械原理，模型整体结构完整，细节刻画到位，既可以作为工程机械结构展示的演示模型，也能够为相关的结构优化设计提供基础的三维参考。
