FRC赛事深空主题参赛竞技机器人结构

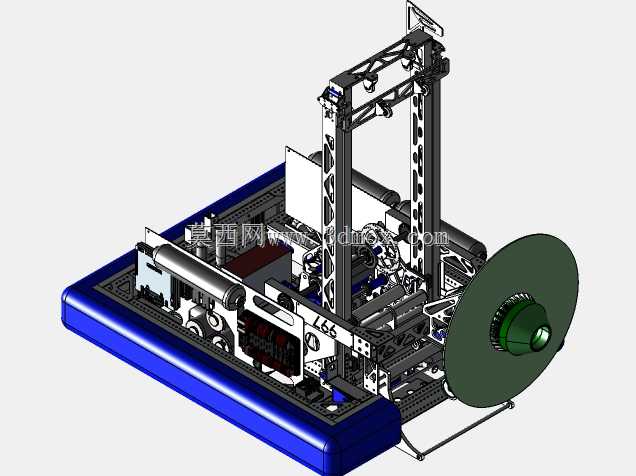

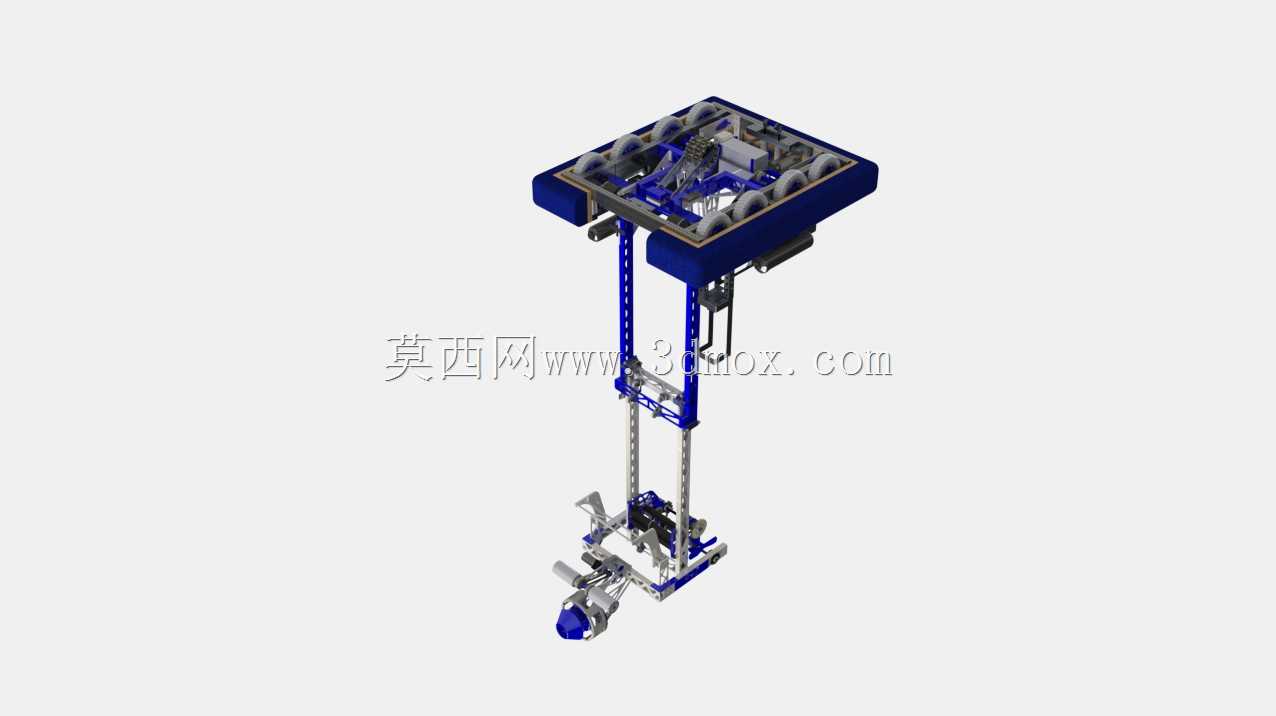

　　该竞技机器人针对FRC深空主题赛事的场地规则与任务要求设计，整体采用立式长行程布局，上部为搭载主控、电源与配重的主体承载平台，下部通过双立柱升降导轨连接末端执行机构，可在赛事场地内完成不同高度的任务点位操作。从实际赛事应用场景来看，这类机器人需要在限定的场地边界内完成快速移动、物料拾取、高位投放、机构攀爬等系列动作，设计过程中首先要平衡整机重心分布，上部承载平台采用框式铝合金型材搭建骨架，内部预留电气元件安装位，边缘设置防撞缓冲结构，避免对抗过程中元件受冲击损坏，平台上部的排布充分考虑了电池、控制器、气动元件的配重平衡，防止升降机构伸出时整机出现前倾失稳的问题。双立柱升降结构采用同步带配合直线导轨的传动方案，

　　相比单柱结构抗侧向扭转能力更强，可承受末端执行器带载时的偏载力矩，升降行程覆盖赛事任务要求的从地面拾取到高位投放的全高度区间，立柱与上部平台的连接位置采用加强角件固定，在急停、快速变向的动态工况下可避免连接部位出现应力集中变形。末端执行机构集成了物料拾取与定位功能，针对赛事专用的物料形态设计了自适应夹取结构，夹爪开合范围匹配物料尺寸，配合可小角度摆动的连接关节，可在机器人对位存在小幅偏差时顺利完成物料拾取，降低操作手的对位精度要求，提升赛事过程中的任务完成效率。整机的移动底盘隐藏在上部平台下方，采用麦克纳姆轮布局实现全向移动，轮组安装位置预留了足够的离地间隙，可顺利通过场地内的坡道、凸起障碍，底盘框架与上部承载平台之间设置减震垫，

　　抵消场地不平整带来的振动，避免电气元件受振动出现接插件松动的问题。气路与线路沿立柱内侧的拖链排布，避免升降过程中管线被拉扯、剐蹭，所有外露的传动部位都设置了透明防护挡板，既符合赛事的安全规则要求，也能防止场地内的杂物落入传动机构造成卡滞。从安装边界来看，整机收拢状态下的外轮廓尺寸符合赛事的起始位尺寸限制，升降机构完全伸出时的最大高度满足最高任务点位的操作要求，各运动机构的活动范围内都预留了足够的安全间隙，不会出现运动干涉问题。设计过程中对各受力部位做了轻量化处理，在保证结构强度的前提下尽可能降低整机重量，提升移动加速性能与续航表现，所有连接部位都采用快拆结构设计，方便赛事间隙的快速检修与零件更换，关键受力零件的壁厚、连接孔位都经过受力校核，可承受赛事对抗过程中的常规冲击载荷，不会出现结构断裂失效的问题。
