戈壁矿区500吨级碎石处理破碎机组

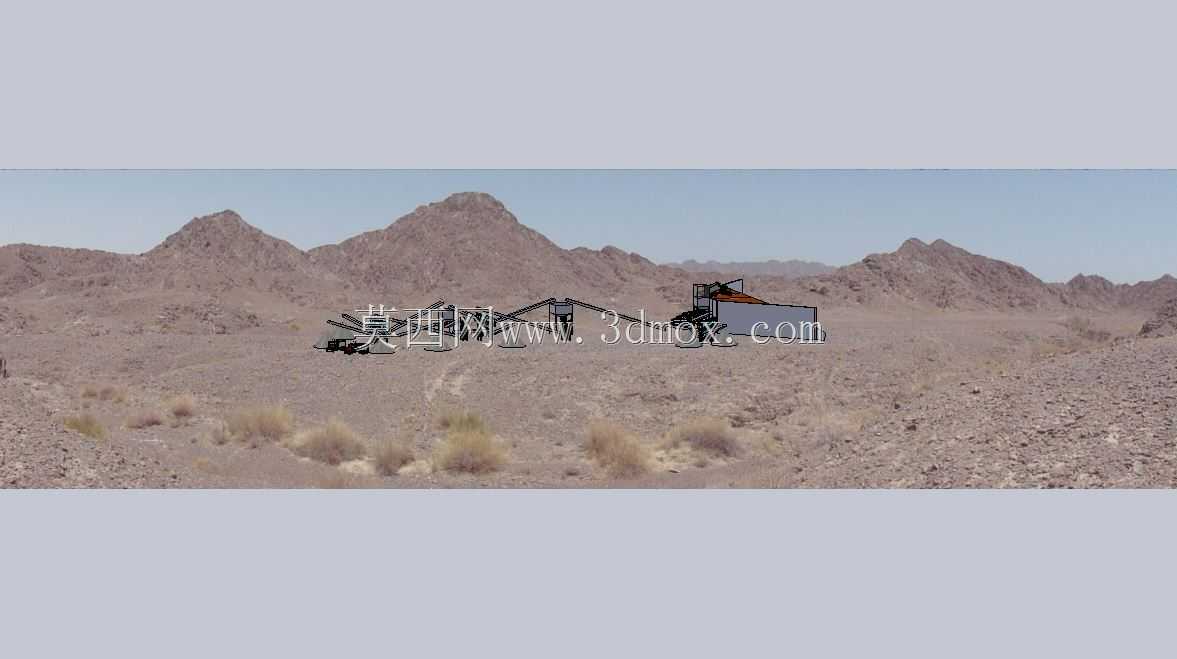

　　这套破碎单元的三维建模，是针对西北戈壁露天矿区的碎石作业场景搭建的，这类场景普遍存在作业面开阔、原料粒径跨度大、连续作业时长要求高的特点，常规的固定式破碎站转场成本高，而小型破碎设备产能又无法满足中型矿点的日处理需求，这套500吨/小时处理能力的机组，刚好匹配中型砂石矿点、基建项目临时碎石加工点的作业需求。从实际用途来看，这套机组承担的是原矿初级破碎到成品骨料输出前的整段破碎流程衔接，开采出的原石经给料端送入粗碎腔后，可一次性完成大块岩石的挤压破碎、粒径筛分、不合格料回流二次破碎的全流程作业，不需要额外搭配多台独立破碎设备串联，减少了现场设备排布的管线占用与中转料堆的预留空间。

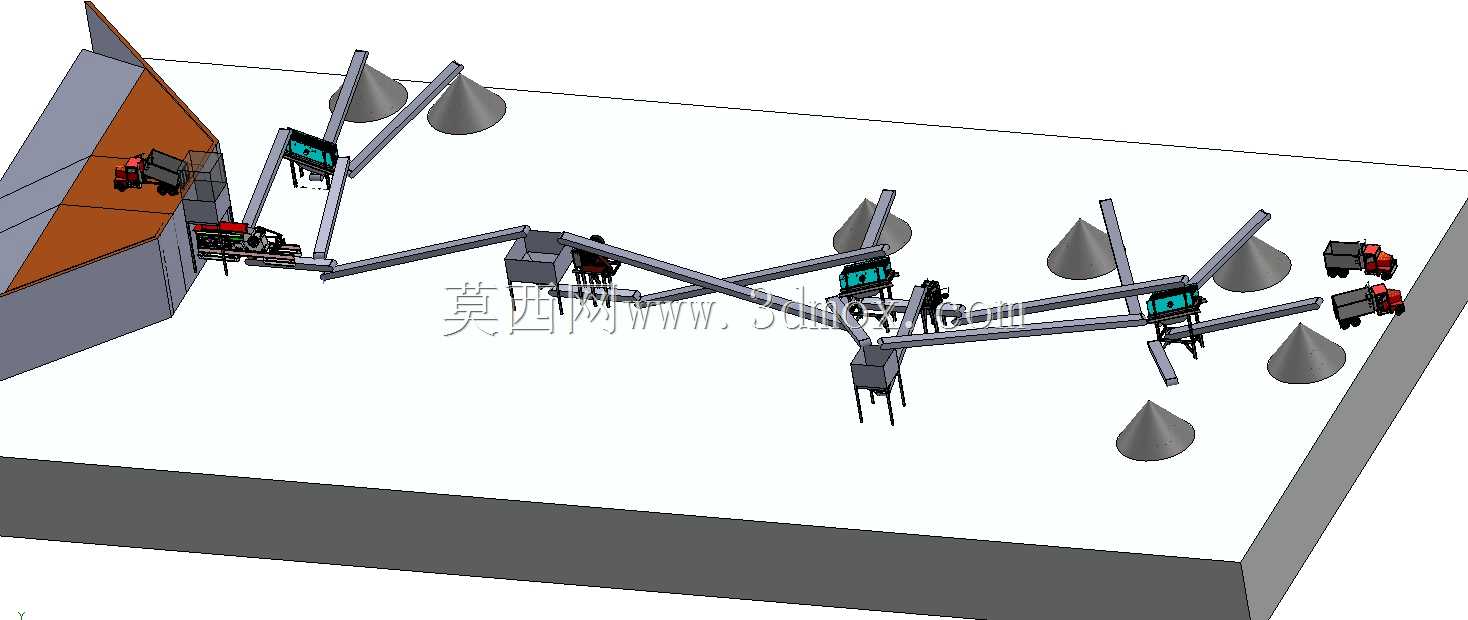

　　在功能特性的设计上，建模阶段重点还原了机组的模块化拼接结构，整个破碎单元拆分为粗碎主机、给料筛分组件、出料输送段、机架支撑总成四个可独立拆装的模块，每个模块的连接法兰位置、吊装点位置都做了精准还原，方便现场根据作业场地的地形调整排布角度，比如在戈壁滩的起伏地形上，可将给料段的支撑腿做高度适配，不需要额外做大面积的场地硬化，就能保证设备的进料角度符合作业要求。粗碎腔的衬板排布结构在建模中做了细节还原，采用的是阶梯式衬板布局，相比平面衬板，能在破碎过程中对大块岩石形成多点挤压，减少卡料的概率，同时衬板的固定螺栓位置都做了外露设计，方便现场磨损后快速更换，不需要拆解整个腔体结构。

　　设计思路上，这套机组没有采用传统破碎站的一体式焊接机架，而是用了高强度螺栓拼接的H型钢机架，一方面是考虑到戈壁矿区的运输条件限制，超宽的一体式机架无法通过矿区的临时便道，拆分后的单个模块宽度控制在3米以内，满足普通平板拖车的运输要求；另一方面，螺栓拼接的机架在遇到地基轻微沉降时，可通过调整连接位置的垫片来校正设备水平度，避免焊接机架因应力集中出现焊缝开裂的问题。给料端的筛分结构设计为棒条式，间隙可根据出料粒径要求调整，在给料过程中就能将粒径合格的细料直接筛分到出料输送带上，减少进入破碎腔的物料量，降低破碎主机的负载，同时也能减少细料对衬板的磨蚀，延长易损件的使用寿命。

　　从外形尺寸与安装边界来看，整套机组组装完成后总长度约22米，最大宽度6.2米，最高处的给料端高度为7.8米，安装时需要在主机位置预留深度不小于1.2米的混凝土地基，用来固定粗碎主机的减震支座，其他模块的支撑位置可采用预制混凝土块做承重基础，不需要全段做硬化处理。设备的进料口中心距离地面高度为4.5米，匹配常规的50型装载机卸料高度，不需要额外搭建上料平台，减少现场的土建工程量。出料端的输送带最低点距离地面高度为3.2米，可直接将成品骨料输送到下方的转运卡车货厢内，也可根据需求接长输送带，将骨料输送到成品料堆区域。机组的两侧预留了1.5米宽的检修通道，所有需要日常维护的润滑点、观察口都朝向检修通道一侧，现场巡检人员不需要攀爬设备主体就能完成日常的检查与保养作业，在破碎腔的侧面还预留了检修门位置，遇到卡料故障时，可通过检修门快速清理腔体内的堵料，减少停机时间。

　　建模过程中还还原了设备的安全防护结构，比如所有传动部位的防护罩、输送带两侧的防跑偏挡边、给料端的防尘喷淋接口，这些细节都是结合现场实际作业的安全与环保要求设计的，戈壁矿区风沙大，传动部位的防护罩可避免沙尘进入轴承座，延长轴承的使用寿命，防尘喷淋接口可外接现场的供水系统，在破碎作业时进行喷雾降尘，满足矿区的扬尘管控要求。整个机组的结构排布充分考虑了野外作业的维护便利性，所有易损件的安装位置都预留了足够的拆装空间，比如衬板更换时，吊装工具可直接从设备上方的预留空间进入，不需要拆除周边的其他结构件，大幅缩短了易损件更换的停机时间。
