小型直插式12V直流控制电磁继电器

　　在低压电控回路的设计选型工作里，这类小型直插电磁继电器是极为常用的通断执行元件，很多刚入行的结构设计人员容易只关注触点载流参数，忽略安装空间、引脚排布这些和结构适配直接相关的细节，最后打样阶段才发现PCB布局干涉、外壳高度超差，反而拖慢整个项目的迭代进度。这款12V直流驱动的继电器，核心功能是通过小电流的控制回路信号，驱动内部电磁机构动作，实现20A等级负载回路的通断切换，在工控板卡、小型家电控制板、车载低压电控单元、智能配电模组里都有非常广泛的应用，很多需要弱电控制强电的隔离场景，都会选用这类成熟的直插式继电器方案，相比贴片类继电器，它的引脚机械强度更高，大电流通断时的温升表现更稳定，也更适合有轻微振动的安装工况。从设计思路来看，

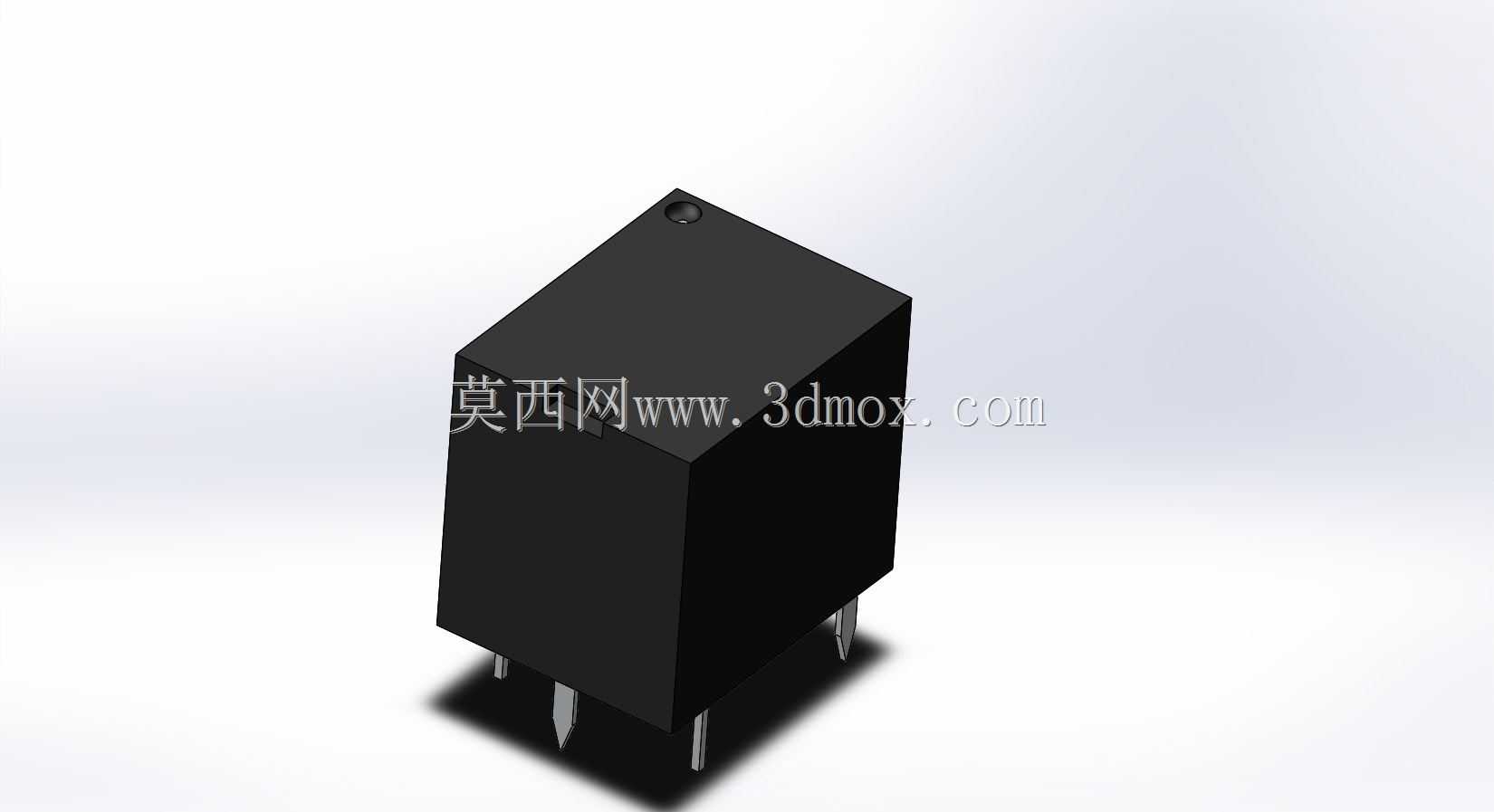

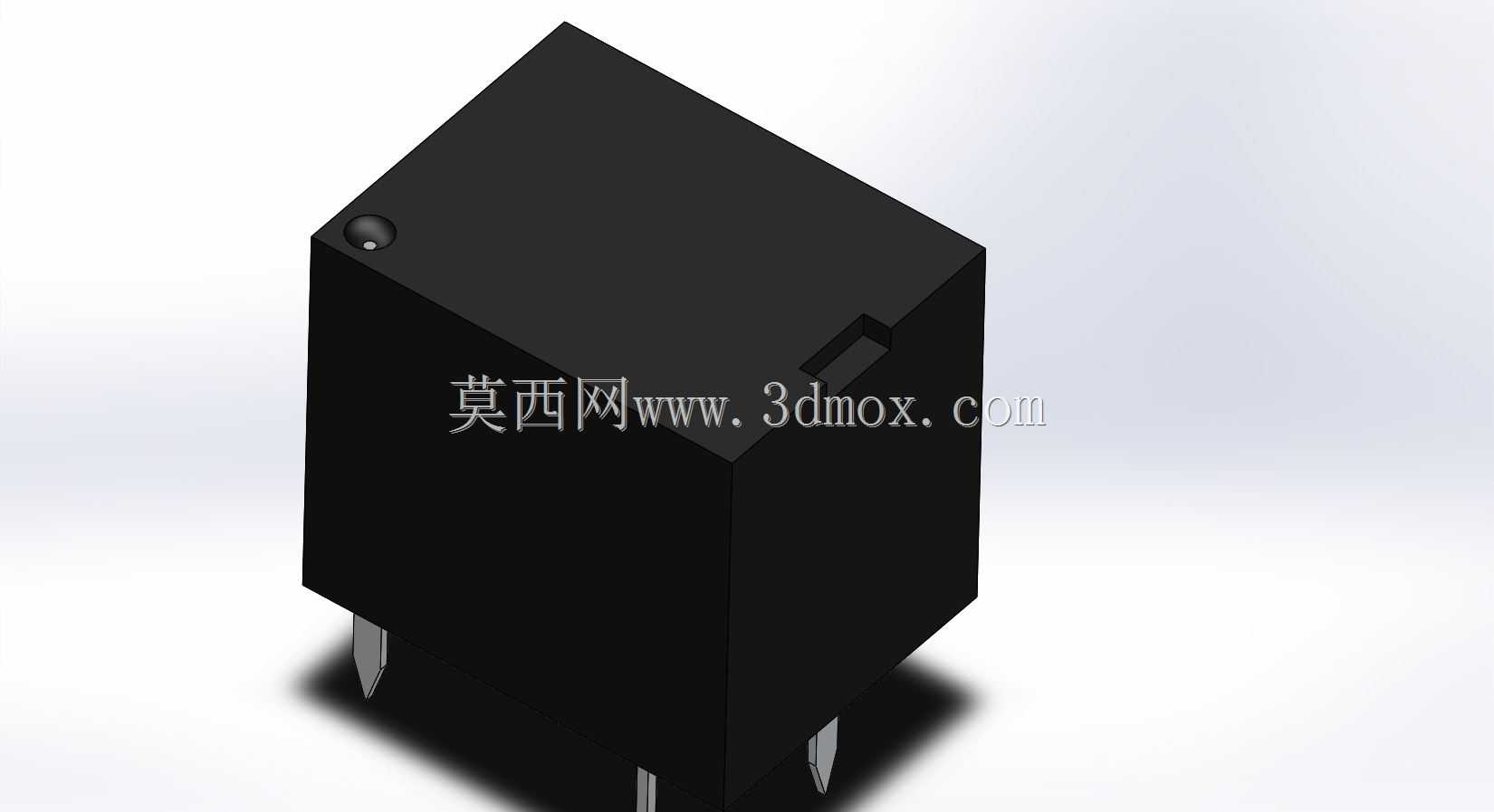

　　这款继电器采用了经典的方体塑封外壳结构，外壳采用阻燃工程塑料注塑成型，既可以隔绝内部触点动作时产生的电弧外溢，也能抵御日常使用环境里的灰尘、潮气侵入，延长内部触点和电磁线圈的使用寿命。外壳顶部预留的小型凸点是生产过程中的定位标识，同时也作为手动测试按键的防护结构，调试阶段可以通过这个位置手动触发触点动作，快速排查回路接线故障，不需要额外给线圈供电就能验证后端负载回路的通断状态。引脚部分采用直插式排布，引脚间距符合通用PCB设计的孔位规范，设计电路板的时候不需要单独定制特殊孔位，直接调用标准封装库就能完成布局，引脚本身采用镀锡铜基材，焊接时的浸润性好，波峰焊或者手工焊接都能获得可靠的连接强度，不会出现虚焊、脱焊的问题，引脚伸出外壳的长度经过优化，既可以满足双面板的焊接穿透要求，也不会因为引脚过长导致焊盘之间残留锡渣造成短路。安装边界方面，这款继电器的整体外形是规整的长方体，没有额外的外凸安装结构，占用的PCB投影面积很小，适合在板卡空间紧张的紧凑型控制设备里使用，外壳高度控制在常规直插元件的尺寸范围内，上方预留的安全绝缘距离符合低压电控设备的安规要求，设计机箱内部布局的时候，不需要给这个元件单独预留额外的避让空间，和周边电容、接线端子等元件的安全间距按照常规低压器件标准设置即可。实际使用过程中，这类继电器的触点采用抗电弧烧蚀的合金材质，在额定负载范围内可以实现上万次的可靠通断，线圈侧的驱动功耗控制在较低水平，

　　长时间通电工作时的外壳温升不会超过安规限定值，不会因为自身发热影响周边元件的工作稳定性。很多设计人员在做三维布局的时候，容易忽略继电器引脚和PCB焊盘的对齐公差，这款模型的引脚位置、外壳倒角、顶部标识的位置都和实物完全一致，导入装配体之后可以直接用来检查板卡和周边结构件的干涉情况，比如和机箱侧壁的距离、和上方散热片的间隙、和走线槽的位置冲突，都能在建模阶段提前排查，避免生产组装的时候才发现元件装不进去的问题。另外，这款继电器的底部和PCB贴合的面是平整结构，焊接之后可以紧贴PCB表面，不会出现倾斜翘起的情况，对于有三防涂覆要求的板卡，平整的贴合面也能让三防漆更好地覆盖元件底部缝隙，减少潮气侵入的路径。在车载电控场景里，

　　这类12V继电器常用来控制车灯、雨刮、车载附属电器的供电，因为车辆供电系统存在电压波动和启动瞬间的冲击，这款继电器的线圈驱动电压范围留了足够的裕量，不会因为车辆启动时的电压跌落导致触点误释放，也不会因为发电机输出电压偏高导致线圈过热损坏。在家电控制场景里，比如小型热水器、消毒柜、智能家居的控制模组里，这款继电器可以直接控制加热管、风机这类阻性或者感性负载，塑封外壳的绝缘性能可以满足家电产品的安规绝缘要求，不需要额外增加绝缘隔离结构，能有效降低整机的物料和组装成本。做三维建模的时候，这款模型的细节还原度足够支撑结构评审的需求，外壳的分模线、引脚的倒角、顶部的定位凸点都有准确体现，不需要设计人员再花时间去测绘实物重建模型，直接导入到SolidWorks或者其他三维软件里就能完成整机的布局校验，大幅缩短设计前期的元件建模时间。
