适配M18电池的无线点火控制继电器装置

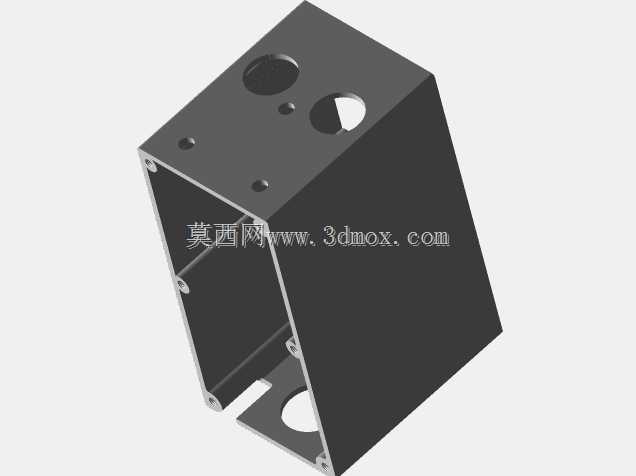

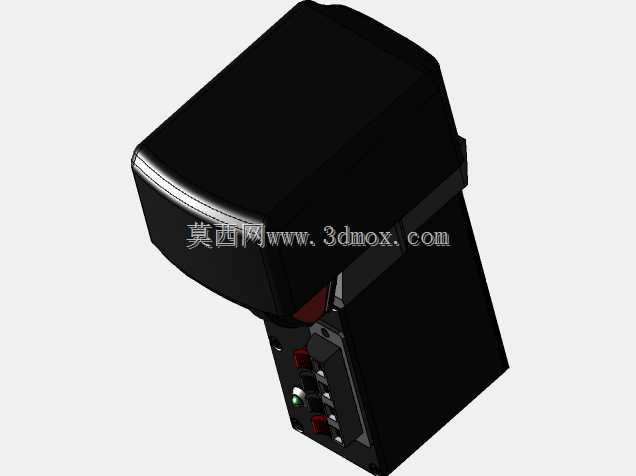

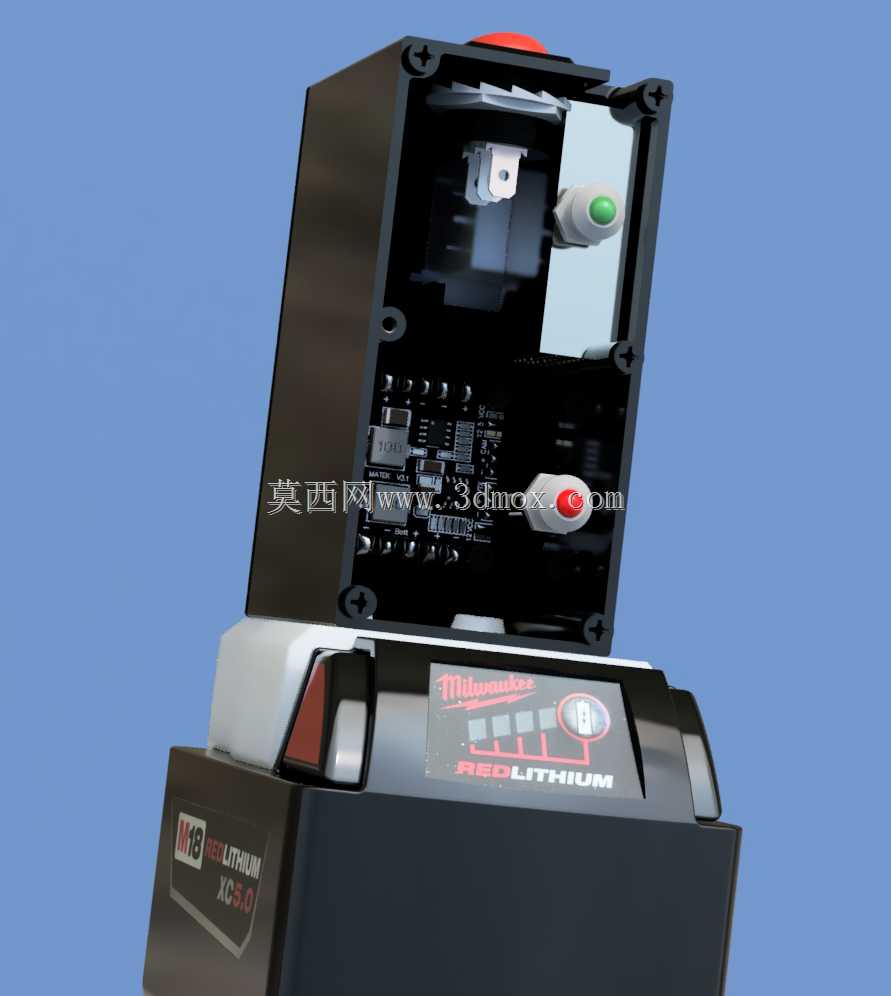

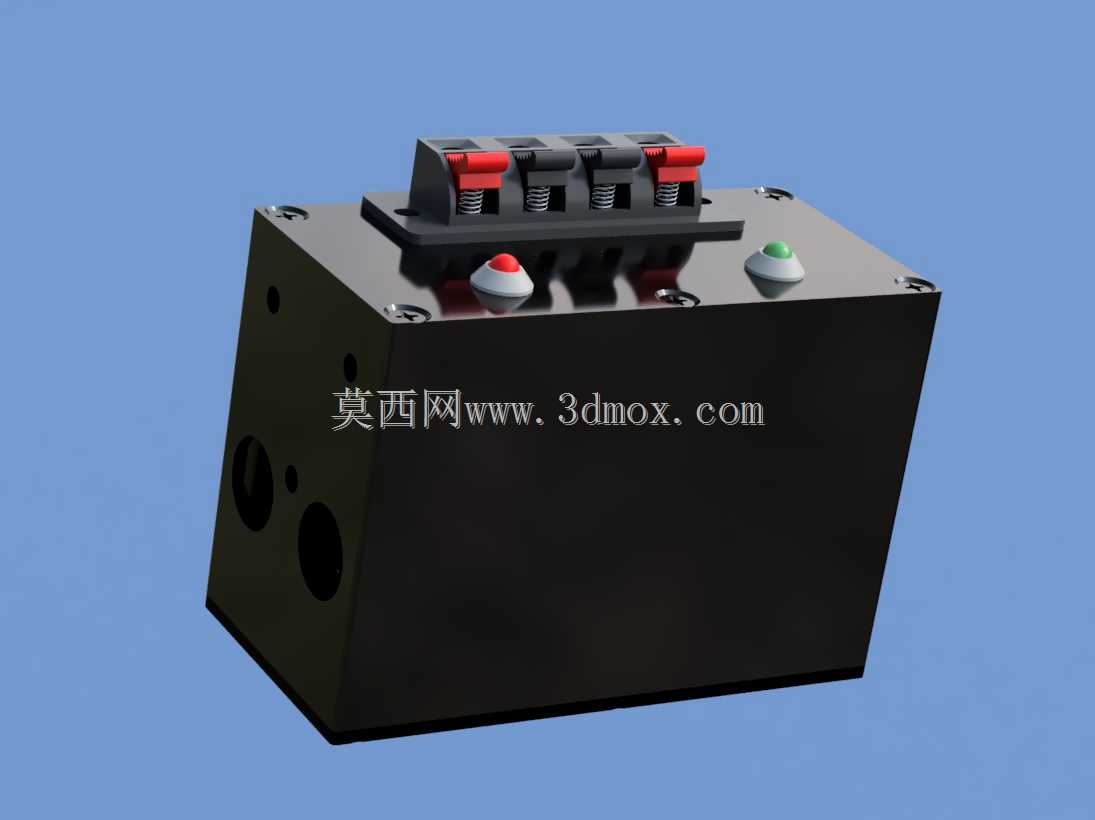

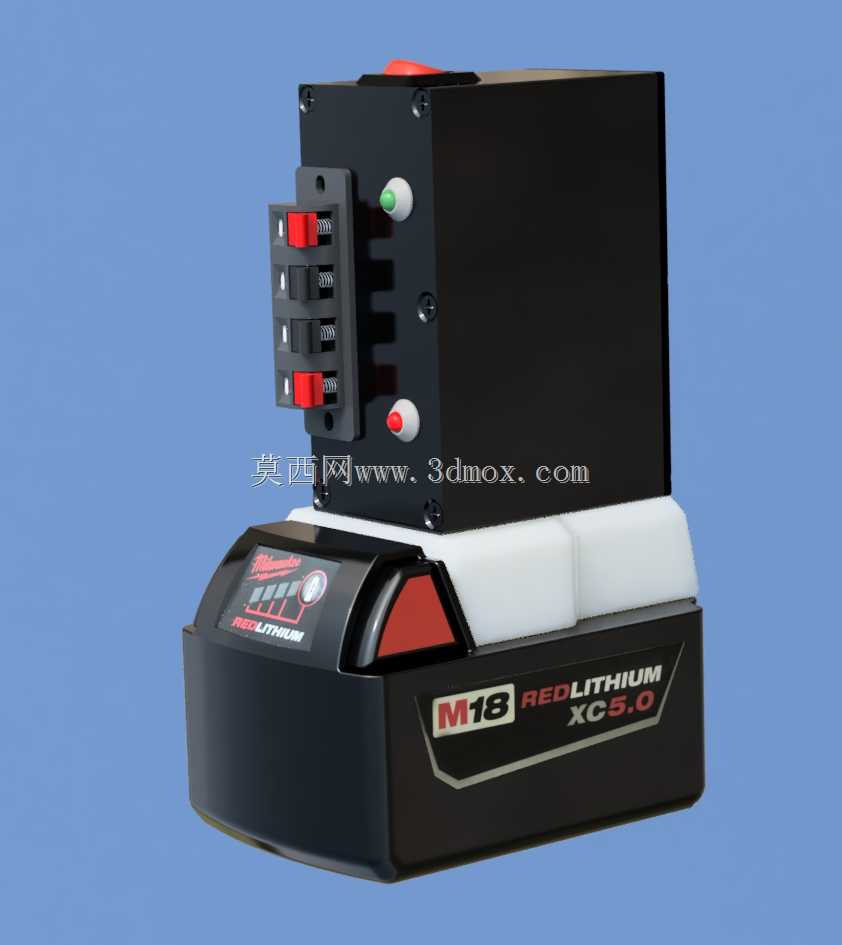

　　在户外爆破测试、远程点火作业这类需要人员与作业点保持足够安全距离的场景中，有线点火装置往往受限于线缆长度、布线复杂度，难以适配复杂地形的作业需求，这款无线点火控制装置正是针对这类场景开发的专用控制单元。装置整体采用上下堆叠的结构布局，下部直接适配密尔沃基M18系列18V锂电池包，无需额外设计独立电池仓，既压缩了整体结构体积，也能借助成熟的商用电池包获得稳定的大电流供电能力，电池包与上部控制主体通过卡扣式结构连接，安装时对准卡槽推入即可自动锁止，拆卸时按压电池包解锁卡扣就能快速分离，更换电池的操作全程无需工具，适配野外作业快速补能的需求。上部控制主体采用方正的封闭壳体设计，壳体侧面预留了多组接线端子排，端子采用红黑分色标识，

　　红色端子对应18V动力回路输出，黑色端子对应公共接地端，端子排旁设置了红绿两个状态指示灯，绿色灯对应控制回路通电状态，红色灯对应点火触发回路导通状态，作业人员在数米外就能通过灯色判断装置工作状态，无需凑近查看。装置的控制逻辑做了分层设计，前端的无线接收单元可匹配Taranis发射端与8XR控制器的信号协议，接收到遥控端的触发信号后，先通过内置的UBEC电源模块将电池输入的18V电压转换为5V控制电平，驱动继电器线圈吸合，继电器触点采用并联设计，可承载18V回路的大电流通断需求，避免单组触点过载烧蚀。从安装边界来看，装置整体宽度与M18电池包宽度保持一致，长度方向仅比电池包多出接线端子区域的30mm尺寸，

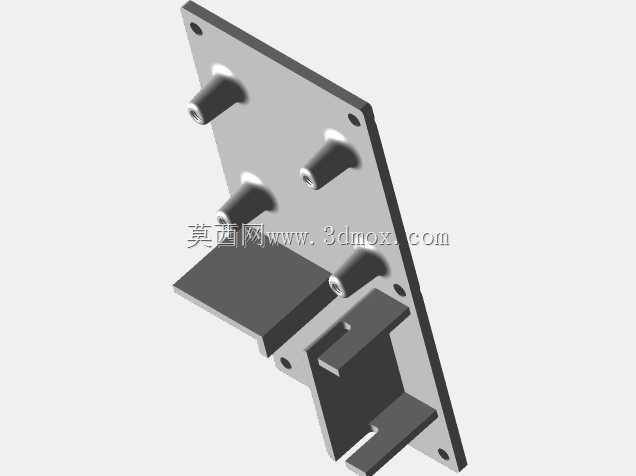

　　高度方向叠加后总高度控制在150mm以内，可直接固定在作业点的临时支架上，也可通过侧面预留的两个M4安装孔锁附在金属安装板上，安装孔的孔位间距做了通用化设计，适配常见的遥控点火设备安装支架规格。在电路保护设计上，控制回路与动力回路做了物理隔离，UBEC模块输入端设置了自恢复保险丝，当输出端短路时保险丝会自动切断控制回路供电，故障排除后可自动恢复，无需更换保险元件；继电器触点两端并联了续流二极管，可吸收线圈断电时产生的反向电动势，避免反向电压击穿无线接收模块的电子元件。装置的接线端子采用按压式快接结构，接入导线时只需按压端子上方的卡扣，将剥好的导线插入接线孔后松开卡扣即可完成固定，相比螺丝锁紧的端子结构，接线效率提升60%以上，

　　也避免了野外作业时螺丝掉落丢失的问题。实际作业过程中，作业人员只需提前将点火头的引线接在装置的动力输出端子上，安装好电池包后撤离到安全距离外，通过遥控器发送触发信号，装置接收到信号后先点亮绿色通电指示灯，确认控制回路正常后延迟0.2秒吸合继电器，导通18V动力回路，此时红色指示灯点亮，点火头得电触发，整个触发过程的延迟控制在0.3秒以内，信号响应稳定，不会出现误触发或者触发延迟过长的问题。装置的壳体采用ABS阻燃材质制作，可承受点火作业时产生的瞬时高温飞溅，不会出现壳体融化变形的问题，壳体接缝处做了凸台止口设计，可阻挡野外作业时的灰尘、零星雨水进入壳体内部，适配户外复杂的作业环境。考虑到后续功能扩展需求，装置的控制电路板上预留了额外的信号输出端口，可外接警报器、对讲模块等附件，加装警报器后可在触发点火前3秒发出声光预警，提醒周边人员撤离，加装对讲模块后可实现作业点与遥控端的双向语音通讯，进一步提升作业的安全性。
