欧姆龙LY2双组触点直流继电器结构

　　在工业自动化控制回路的搭建过程中，这类双组触点直流继电器是极为常用的低压控制元件，常被布置在PLC输出端与大功率执行元件之间，承担小信号控制大功率负载的中转作用，也可在多回路联锁电路中实现信号的逻辑切换，广泛出现在机床控制电柜、自动化生产线接线盒、小型专用设备的电气舱内，是电气设计人员做元件选型、结构布局时经常接触的基础器件。从实际使用场景来看，24VDC的线圈电压匹配绝大多数工业现场的控制回路供电标准，不需要额外增设电压转换模块，10A的触点额定值可以直接驱动中小型接触器线圈、电磁阀、指示灯组、小型风机这类常见负载，省去了额外加中间放大回路的麻烦，双组双刀双掷的触点结构可以同时实现两路独立回路的通断控制，既能做常开常闭信号的互锁，

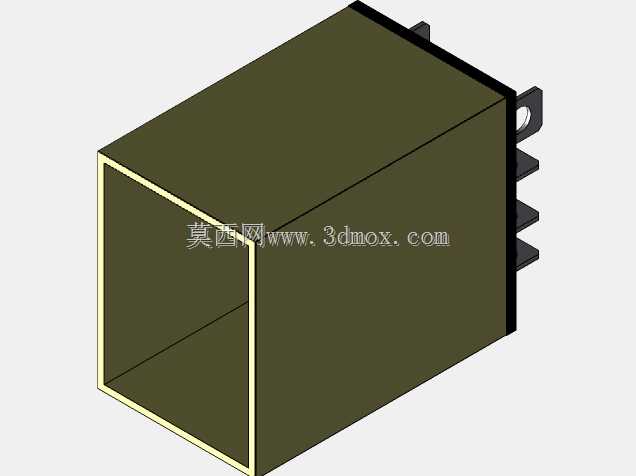

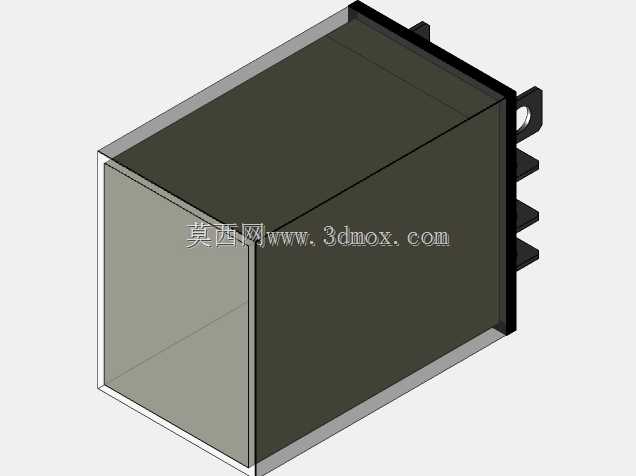

　　也能同步控制两个不同电位的回路，在安全联锁回路、电机正反转的辅助控制、双电源切换的小电流回路中都有很高的适配性。做三维结构建模的时候，首先要明确的是安装边界的尺寸约束，这款继电器采用标准的导轨安装加侧边固定耳的双重安装结构，主体外壳为长方体阻燃塑壳结构，前端为透明防护盖，可以直观观察内部触点的动作状态，侧面伸出的带孔固定耳可以在振动较大的设备上用螺丝做辅助固定，避免长期运行中导轨卡扣松脱导致的接触不良。建模时需要重点还原的结构细节包括：后端的接线端子排布间距，要匹配常规接线端子的冷压端头尺寸，预留足够的接线操作空间，不能出现端子与相邻元件干涉的情况；顶部与侧面的散热间隙要符合电气元件的安装规范，保证线圈长期通电时的热量可以自然散出；

　　外壳的卡扣结构要还原真实的装配关系，塑壳上下盖的扣合位置、内部线圈与触点组件的安装腔体尺寸要和实物一致，方便做电柜布局的干涉检查时得到准确的空间占位数据。从设计逻辑上看，这类通用继电器的结构设计优先考虑的是现场安装的通用性与维护的便捷性，外壳的棱角做了小圆弧过渡，避免安装时划伤操作人员的手部，透明端盖的卡扣设计可以徒手拆卸，不需要借助工具就能快速检查内部触点的烧蚀情况，接线端子的螺丝采用防脱落设计，拧松后不会直接掉出外壳，减少现场接线时小零件掉落的麻烦。在做设备整体的三维布局时，这类继电器的占位模型精度直接影响电柜的布线空间规划，准确的外形尺寸可以帮助结构设计人员提前预留出接线、插拔维护的操作空间，

　　避免后期装配时出现元件之间距离过近、接线工具无法操作的问题，同时带安装耳的结构还原也能让设计人员提前在安装板上定位固定孔位，减少现场二次加工的工作量。不同于定制化的专用电气元件，这款通用型继电器的安装尺寸符合行业通用的继电器座匹配标准，可以和同规格的继电器底座适配，建模时也需要考虑底座安装后的整体高度，避免电柜关门时出现元件碰柜门的情况。在实际的设备调试场景中，这类继电器的动作状态可视化设计也很实用，透明外壳可以直接看到内部衔铁的动作位置，快速判断线圈是否得电、触点是否正常吸合，不需要额外用万用表测量就能快速排查回路故障，这也是结构设计时保留前端透明视窗的核心原因。建模过程中对外壳表面的细微结构，比如侧面的散热凹槽、端子标识的刻印位置、安装耳的开孔倒角都做了还原，保证模型导入装配体后和真实元件的视觉效果、空间占位完全一致，方便电气设计人员做布线模拟、结构干涉检查时获得和真实装配一致的参考依据。
