双电机平行布置NEO传动齿轮箱结构

　　在小型移动机器人、竞赛类机器人的动力传输场景中，动力输出的同轴度、传动效率以及安装空间的适配性一直是结构设计阶段需要重点平衡的核心指标，这款双电机平行驱动齿轮箱，正是针对紧凑安装空间下的大扭矩输出需求设计的传动组件。从实际应用场景来看，这类齿轮箱多搭载于需要双侧动力独立输出的小型轮式机器人平台，电机轴线与传动输出轴保持平行布置的结构，能够大幅压缩动力单元的纵向安装尺寸，避免传统行星减速结构轴向尺寸过长导致的设备重心偏移问题，尤其适配对底盘高度、内部安装空间有严格限制的小型移动设备。

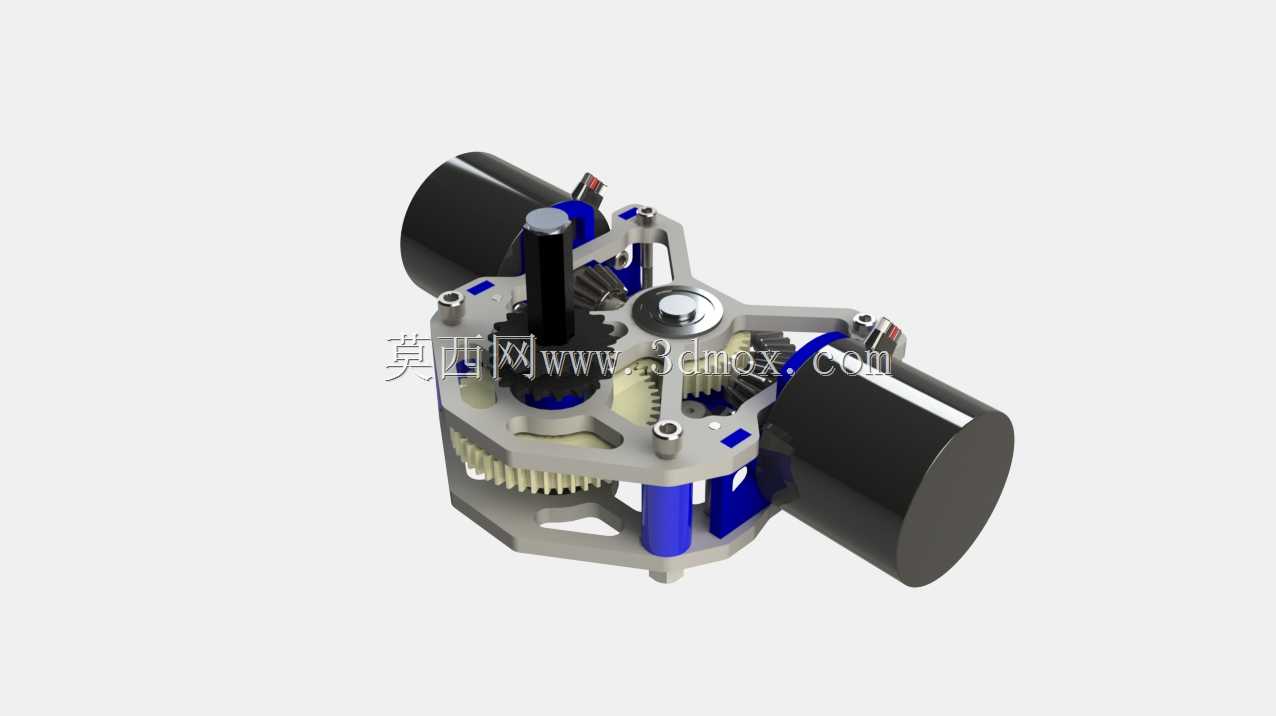

　　从功能特性上看，该齿轮箱采用双侧电机同步输入的动力布局，两组动力通过内部直齿圆柱齿轮组完成汇流后，从中间输出轴传递至负载端，齿轮啮合过程中，平行轴的布置形式让齿轮接触应力分布更均匀，相比交错轴、蜗轮蜗杆等传动形式，传动效率能够提升15%以上，同时直齿齿轮的加工、装配难度更低，后期维护更换齿轮件的成本也更可控。箱体内部的齿轮排布经过齿隙优化，相邻啮合齿轮的侧隙控制在0.02mm以内，既能够避免温度升高导致齿轮膨胀卡滞，也能减少正反转切换过程中的回程误差，保证动力传输的响应速度，适配机器人行走过程中频繁加减速、正反转切换的工况需求。

　　设计思路上，这款齿轮箱优先考虑了安装兼容性与结构轻量化，箱体主体采用镂空式框架结构，在轴承安装位、电机固定位等受力集中区域保留足够的壁厚，非受力区域做减重开槽处理，在保证整体结构刚性的前提下，尽可能降低组件自重。支撑结构采用蓝色立柱式隔套配合紧固件的装配形式，既能够保证上下箱体层的装配同轴度，也能在齿轮组出现卡滞、过载时，通过紧固件的预紧力缓冲部分冲击载荷，避免齿轮断齿、电机轴变形等故障。输出轴端采用凸台式定位结构，能够直接与行走轮、传动法兰等负载件对接，不需要额外加装转接轴套，减少装配环节的累计误差。

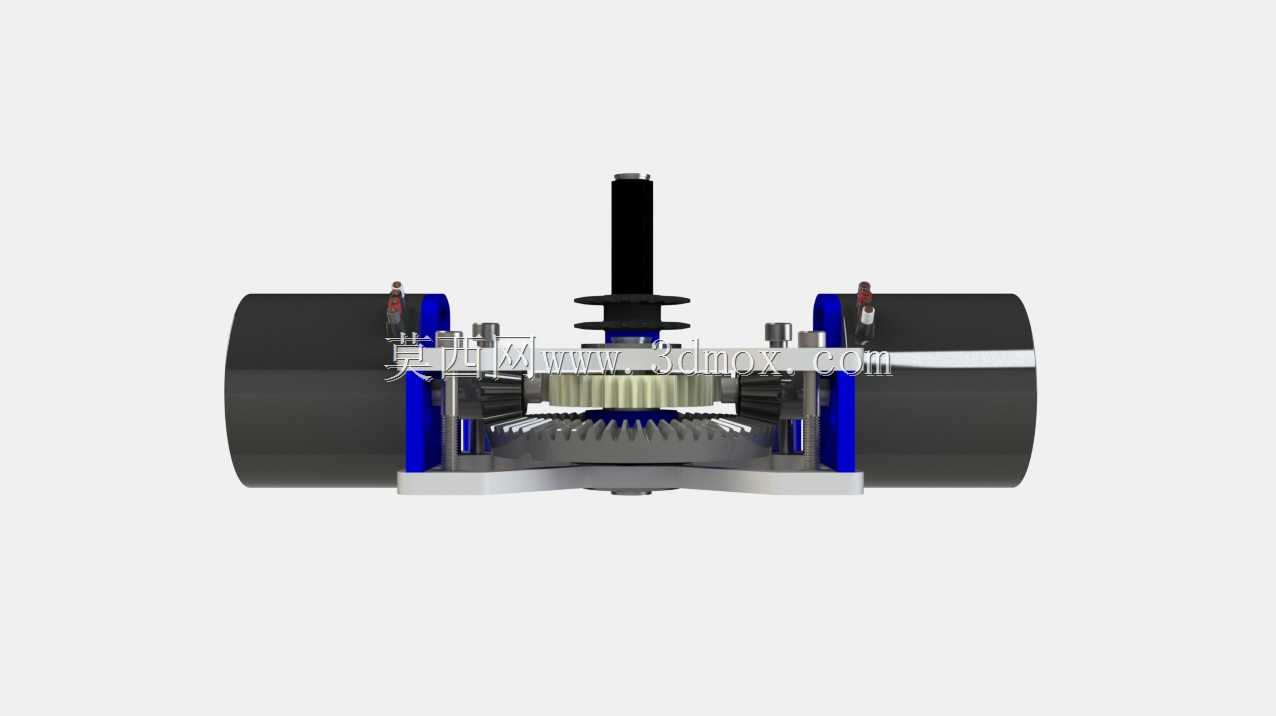

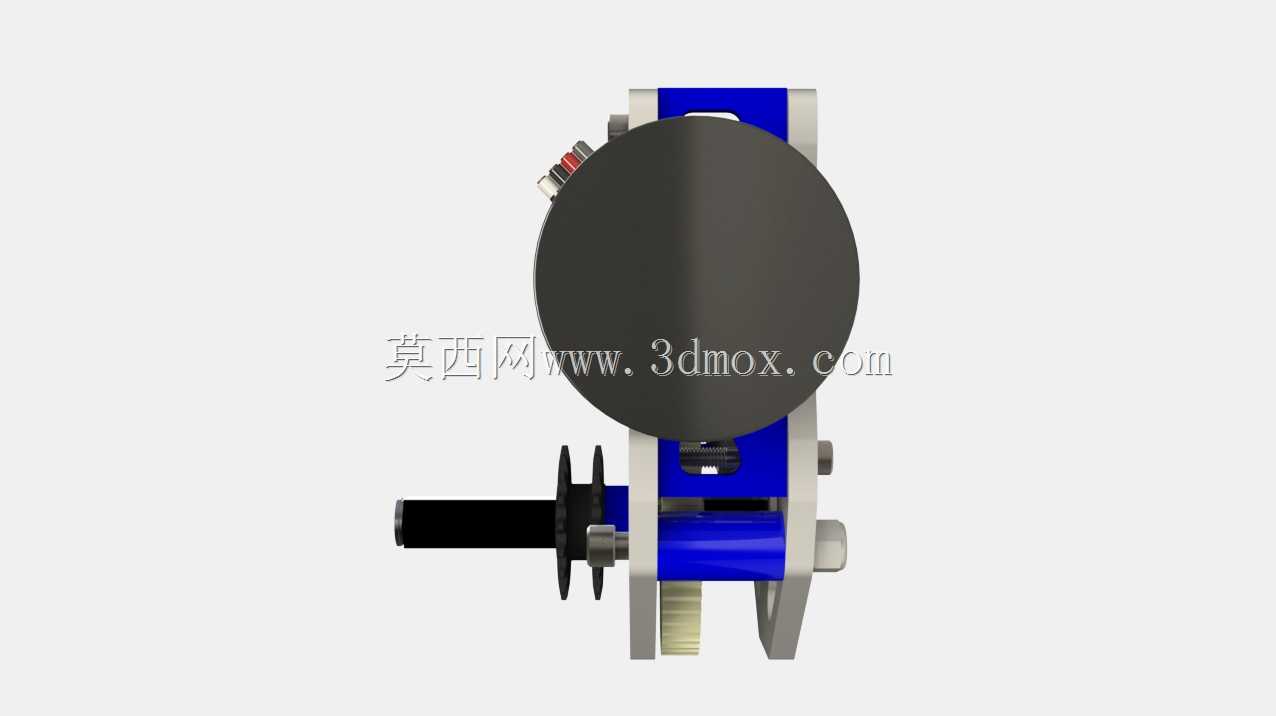

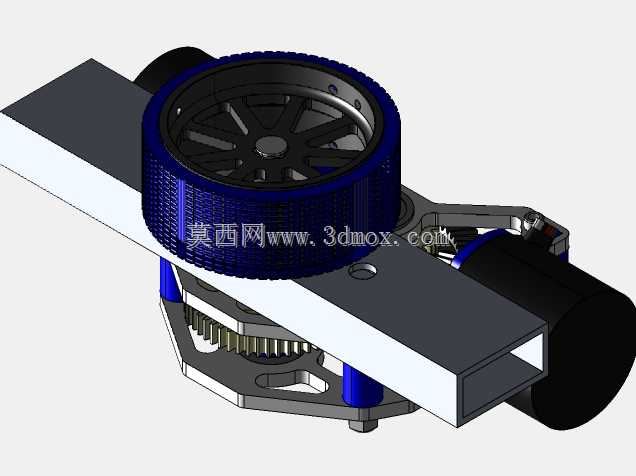

　　从安装边界与尺寸适配角度来看，该齿轮箱的双侧电机采用对称式布置，两个电机的安装孔位以输出轴轴线为中心对称分布，安装时可以直接通过电机端面的止口与箱体上的定位槽完成预定位，不需要反复调整电机轴与输入齿轮的同轴度。整体结构的横向尺寸由双侧电机的直径决定，纵向尺寸控制在单电机长度加齿轮组厚度的范围内，安装时只需要在搭载平台上预留对应电机固定孔位、输出轴过孔即可完成装配，不需要对平台结构做大幅度改动。齿轮箱的输出轴伸出长度经过适配优化，能够兼容常规尺寸的机器人行走轮、同步带轮等负载件，轴端预留的紧定螺钉位可以快速完成负载的轴向固定，防止传动过程中负载出现轴向窜动。

　　在实际工况适配中，这款齿轮箱的内部齿轮采用润滑脂润滑形式，不需要额外设计油池、油封等密封结构，进一步压缩了整体结构尺寸，同时也避免了润滑油渗漏对设备内部其他电子元件造成污染的风险。箱体上的轴承安装位采用过盈配合设计，轴承压装后不需要额外加装轴承端盖，依靠箱体框架的结构即可完成轴承的轴向定位，减少了零件数量，也降低了装配过程的工作量。双侧电机的接线端预留了足够的走线空间，装配时电机线缆可以从箱体侧面的镂空位置引出，不会与运动的齿轮组发生干涉，也方便后续的线路检修与维护。
