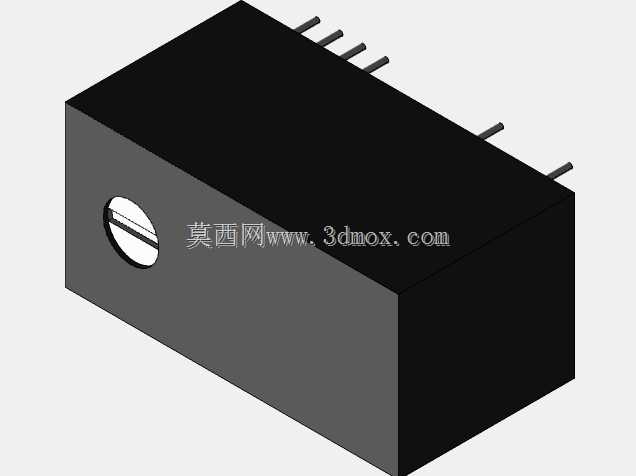

在工业控制回路的时序匹配设计里,延迟继电器是解决信号时序差、负载延时启动需求的核心基础元件,这款单刀单掷结构的延迟继电器,主要面向PCB板载安装场景设计,常见于小型自动化控制板、家电控制模组、小型机电设备的时序控制回路中,用来实现通电延时接通、断电延时断开这类基础时序逻辑,不需要额外搭建复杂的RC延时电路,就能直接提供稳定的延时触点输出,大幅简化控制板的电路设计复杂度。从结构设计来看,这款元件采用黑色阻燃工程塑料作为外壳主体,外壳做了全密封式的卡扣拼接设计,引脚与外壳结合处做了密封胶填充处理,能够适应工业现场多粉尘、轻度潮湿的安装环境,避免内部触点机构因为外界污染物侵入出现接触不良的问题。顶部预留的一字型调节槽,
是用来调整内部延时机构的动作时长,设计时特意将调节槽布置在外壳顶面中心位置,当元件焊接在PCB板上之后,操作人员不需要拆卸周边元件,直接用一字螺丝刀从顶面就能完成延时参数的微调,适配现场调试的实际操作需求。引脚部分采用标准直插式排布,一共8根金属插针沿壳体长边两侧等距布置,插针的直径、引脚间距完全符合通用PCB板载继电器的安装孔位标准,设计建模时严格对齐了行业通用的安装孔位尺寸,不需要重新设计PCB封装就能直接替换同规格的其他型号延迟继电器,降低选型替换的设计成本。建模过程中,对外壳的棱角做了微小的倒角处理,还原实际注塑生产的工艺特征,避免出现完全直角的不符合注塑工艺的结构;插针部分做了轻微的拔模斜度处理,
还原实际冲压插针的成型特征,同时插针伸出壳体底部的长度严格控制在通用波峰焊的最优吃锡长度范围内,保证焊接时的可靠性。从安装边界来看,这款继电器的整体外形为长方体结构,建模时预留的壳体周边安全间隙符合PCB板载元件的安规要求,高压引脚与低压引脚之间的爬电距离满足低压电气设备的安全标准,安装时不需要额外添加绝缘隔离结构,直接按照标准孔位焊接即可。在实际功能实现上,这款SPST结构的延迟继电器只有一组常开触点,延时动作过程中触点的接触压力经过结构优化,能够承载小功率控制回路的通断需求,不会因为长时间带载出现触点熔焊的问题;内部的延时机构采用成熟的机械式延时结构,相比纯电子延时方案,抗电磁干扰能力更强,
在工业现场复杂的电磁环境下也能保证延时精度的稳定性,不会因为周边变频器、伺服设备的电磁干扰出现延时时长漂移、误动作的问题。建模时对内部的腔体空间也做了1:1的还原,外壳内部的空间刚好容纳延时机构、触点组件与线圈部分,没有多余的冗余空间,在保证元件结构强度的前提下尽可能压缩了整体外形体积,适合在空间紧凑的小型控制板上安装使用,不会占用过多的PCB板面积。在设备选型适配时,这款继电器可以直接用在小型输送带的启动延时回路、风机的顺序启动控制、照明系统的延时关闭回路、小型机电设备的安全联锁延时回路中,只需要在控制回路中给继电器线圈供电,等待设定的延时时长后,触点就会自动动作,接通或者断开后续的负载回路,不需要额外的编程或者复杂的参数设置,对于没有PLC控制的简单机电设备来说,是实现时序控制最具性价比的方案。结构设计上,外壳的侧壁厚度均匀,符合注塑成型的壁厚要求,建模时避免了壁厚突变的结构,减少注塑生产时出现缩痕、气泡的概率;顶部的调节槽深度做了限位设计,螺丝刀插入调节时不会因为插入过深损坏内部的延时调节机构,调节过程的阻尼感均匀,调整时长时的刻度反馈清晰,方便操作人员精准设定需要的延时时长。
