迷你型电子烟雾化仓结构设计

　　日常做消费类五金结构设计时，这类小型雾化储油部件的结构逻辑其实和工业领域的小型承压储液容器有不少共通之处，只是应用场景转向了个人消费电子领域，对尺寸、密封性、外观质感的要求更偏向精细化。先从实际使用场景说起，这类部件是配套电子雾化主机使用的核心储液与雾化承载结构，日常使用中需要频繁拆装注油、承受一定的内部气压变化，同时还要兼顾用户观察剩余储液量的需求，因此结构设计上要平衡密封可靠性、拆装便捷性与可视性。

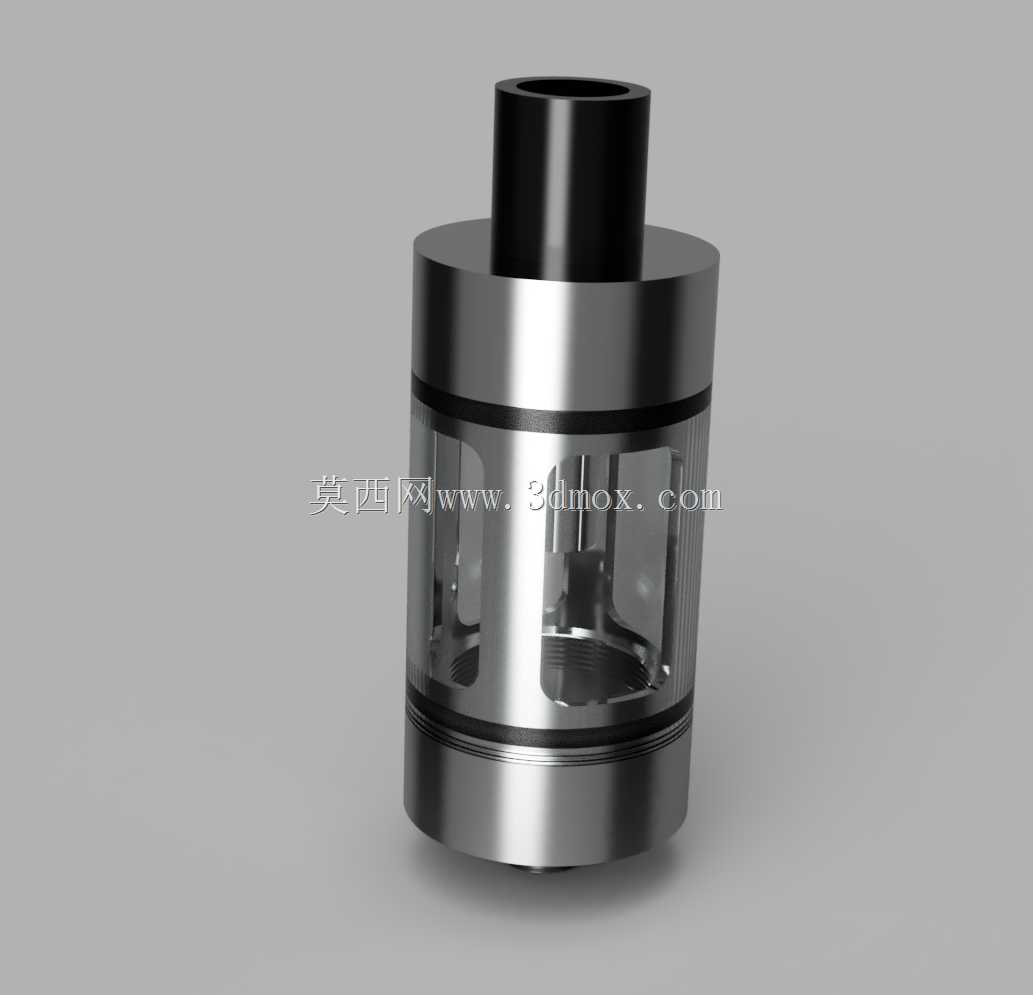

　　从外形尺寸与安装边界来看，整体为同轴圆柱结构，外径控制在常规雾化设备适配的22mm标准直径区间，总高度不含顶部烟嘴接口约40mm，顶部伸出的烟嘴对接段外径10mm，长度12mm，底部预留的主机对接端做了阶梯限位结构，安装时可以直接卡入主机顶部的标准510接口位，径向配合公差控制在0.05mm以内，避免安装后出现晃动漏液的问题。外部分为三段式金属壳体，上下两段为金属切削加工的不锈钢材质，表面做高光倒角处理，中间段为透明耐高温材质的视窗段，视窗壁厚1.2mm，既保证足够的结构强度承受日常握持的挤压力，也能清晰观察内部剩余液位，避免用户使用过程中出现干烧情况。

　　设计思路上，首先考虑的是密封可靠性，上下金属段与透明视窗的衔接位置都设计了内嵌的密封槽，槽宽1.5mm，深度1.2mm，配套对应线径的硅胶密封圈，装配时密封圈压缩量控制在25%，既可以保证储液状态下不会出现渗漏，也不会因为压缩量过大导致拆装阻力过大，用户日常更换雾化芯或者注油时可以轻松拧开上下端盖。内部的储油腔为环形结构，中间预留了雾化芯安装通道，通道内径9mm，和常规成品雾化芯的外径做间隙配合，配合面同样设置了密封槽，避免烟液从雾化芯配合位置渗漏到主机电极端。

　　功能特性方面，除了基础的储液功能，结构上预留了气流通道的安装位置，虽然当前版本未完全模拟底座气流调节器的细节，但底座位置已经预留了直径3mm的气流孔位，后续迭代时可以直接在底座加装可调气环，实现进气量的调节，匹配不同用户的抽吸阻力需求。另外结构设计时已经考虑了FFF3D打印的适配性，所有倒扣位置都做了0.8mm的脱模斜度，壁厚均匀控制在1.2-2mm区间，没有出现壁厚突变的位置，不管是用PETG、聚碳酸酯还是尼龙材料打印，都不会出现明显的翘曲或者缩痕问题，打印完成后只需要简单去除支撑就可以进行装配测试，适合个人爱好者做结构验证或者定制化改装使用。

　　实际装配测试过程中，这类结构的同轴度要求是核心控制点，上下端盖的螺纹同轴度需要控制在0.03mm以内，否则拧动时会出现卡顿甚至滑牙的问题，透明视窗段的两端面平行度要控制在0.02mm以内，否则压紧密封圈后会出现局部密封压力不足，容易出现慢渗的情况。另外金属壳体的边角位置都做了R0.3mm的圆角处理，既可以避免加工时出现锐边割手的问题，也能提升日常使用的握持质感，不会出现生硬的棱角触感。底部的电极接触位置预留了1mm深的电极安装槽，适配常规的弹簧电极，保证和主机连接时的导电稳定性，不会因为接触不良出现工作中断的问题。
