适配玻璃罐体的电解槽密封端盖结构

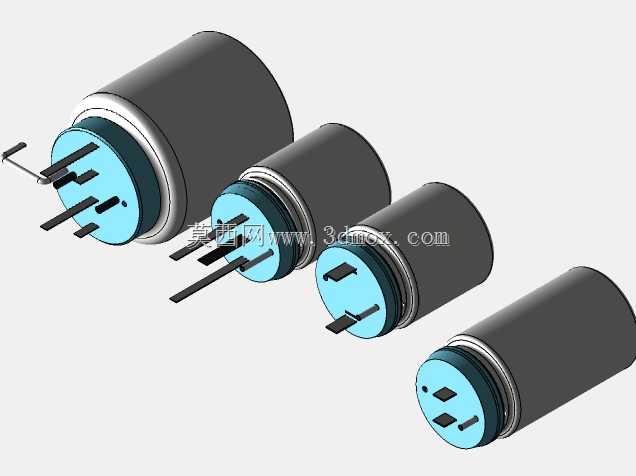

　　在湿法冶金、电化学合成、实验室小试电解装置搭建场景中，常需要利用现有玻璃罐体快速组装电解反应单元，传统玻璃罐原配金属螺丝固定盖存在电极穿装密封难度大、耐电解液腐蚀性能不足、排气接口缺失的问题，这款电解槽端盖正是针对这类改装需求开发的适配结构。端盖整体采用圆盘式结构，基准直径设定为121mm，可直接匹配市面常见口径的广口玻璃罐，设计时预留了缩放调整余量，若需适配其他口径罐体，可在建模阶段同步调整电极插槽的位置尺寸，避免缩放后电极安装位出现错位。端盖本体初始版本采用TPU材质打印制作，利用软质材料的形变特性实现与玻璃罐口的压紧密封，实际装配时仅需在盖体与罐口接触的端面缠绕数层生料带，即可完成接线部位的密封处理，无需额外定制密封垫圈，

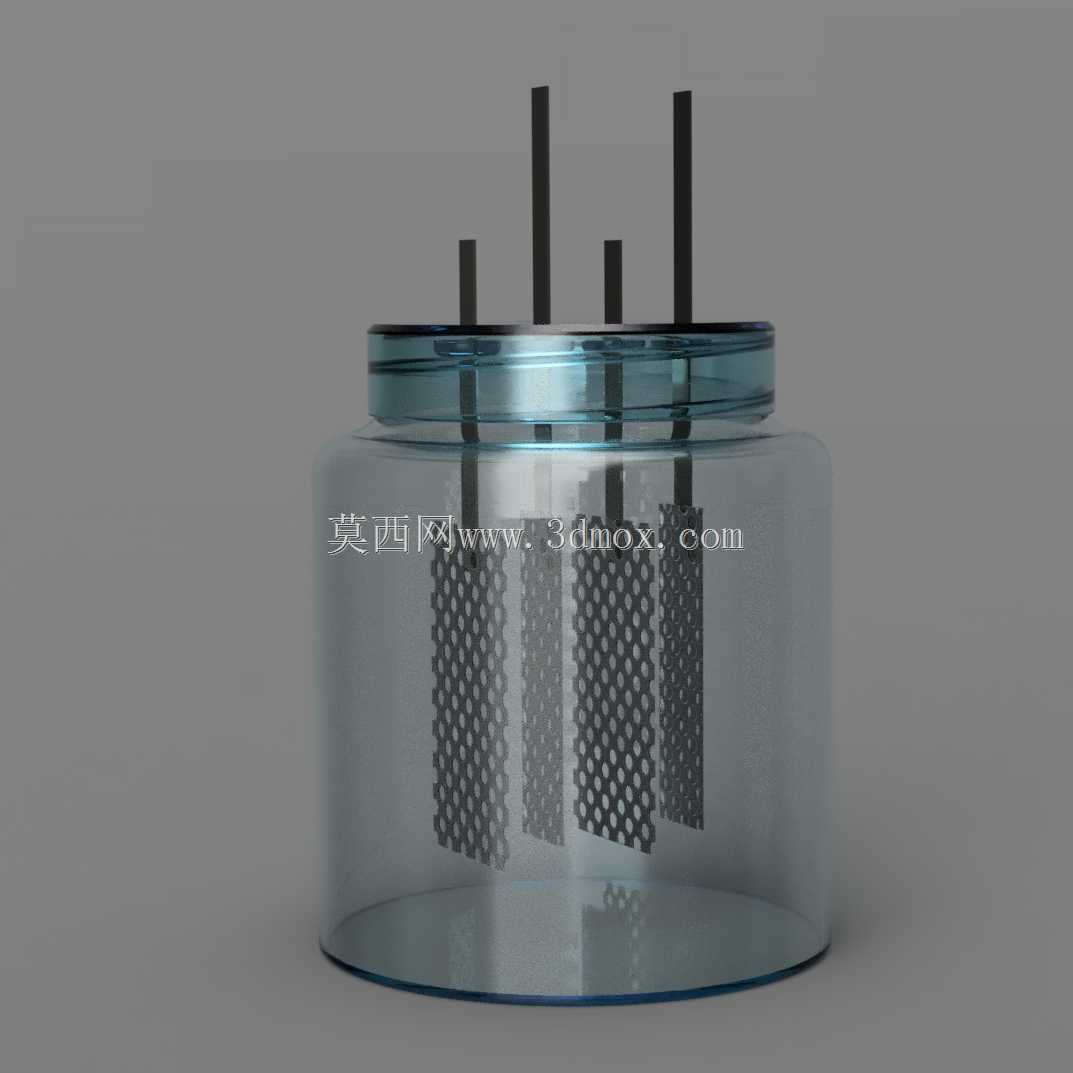

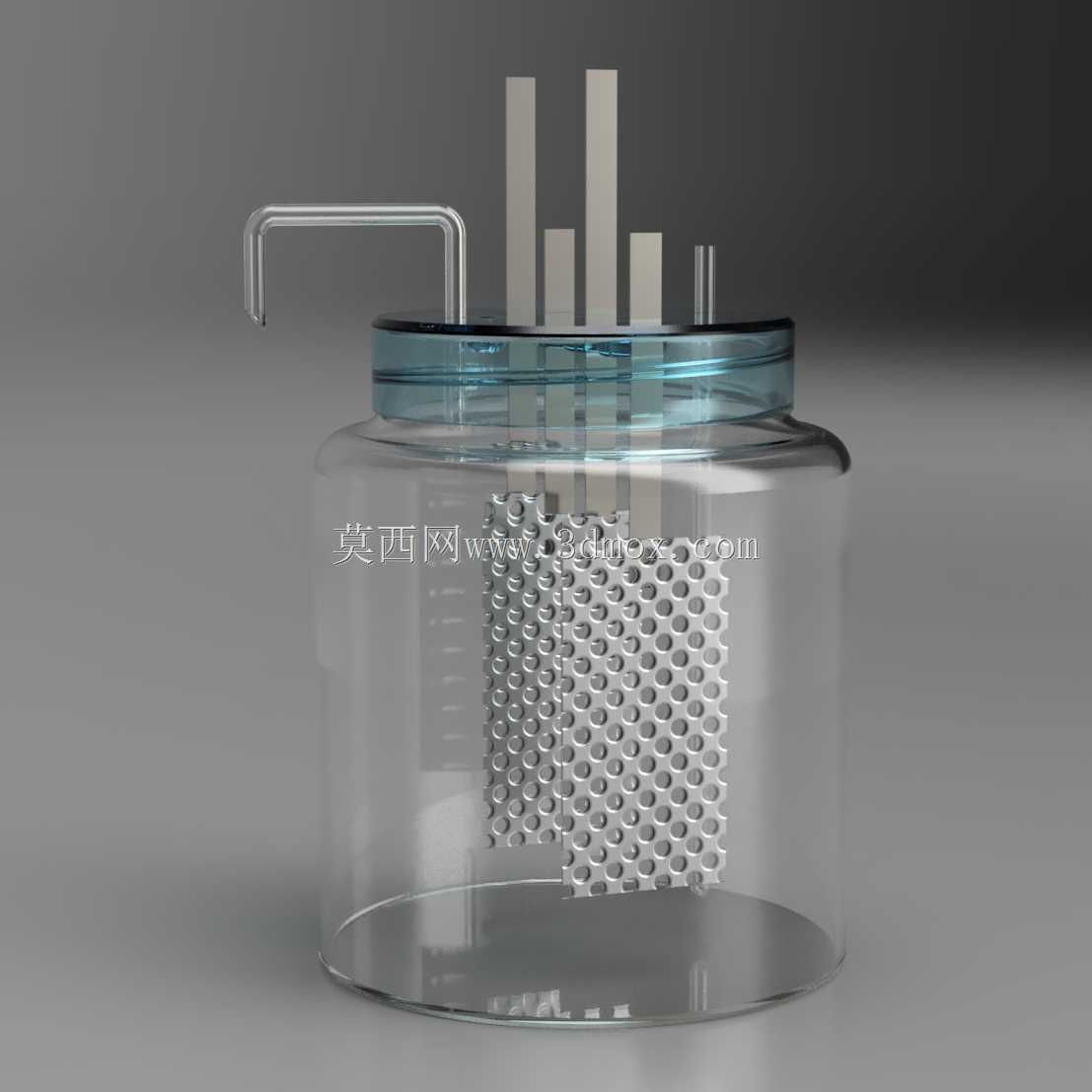

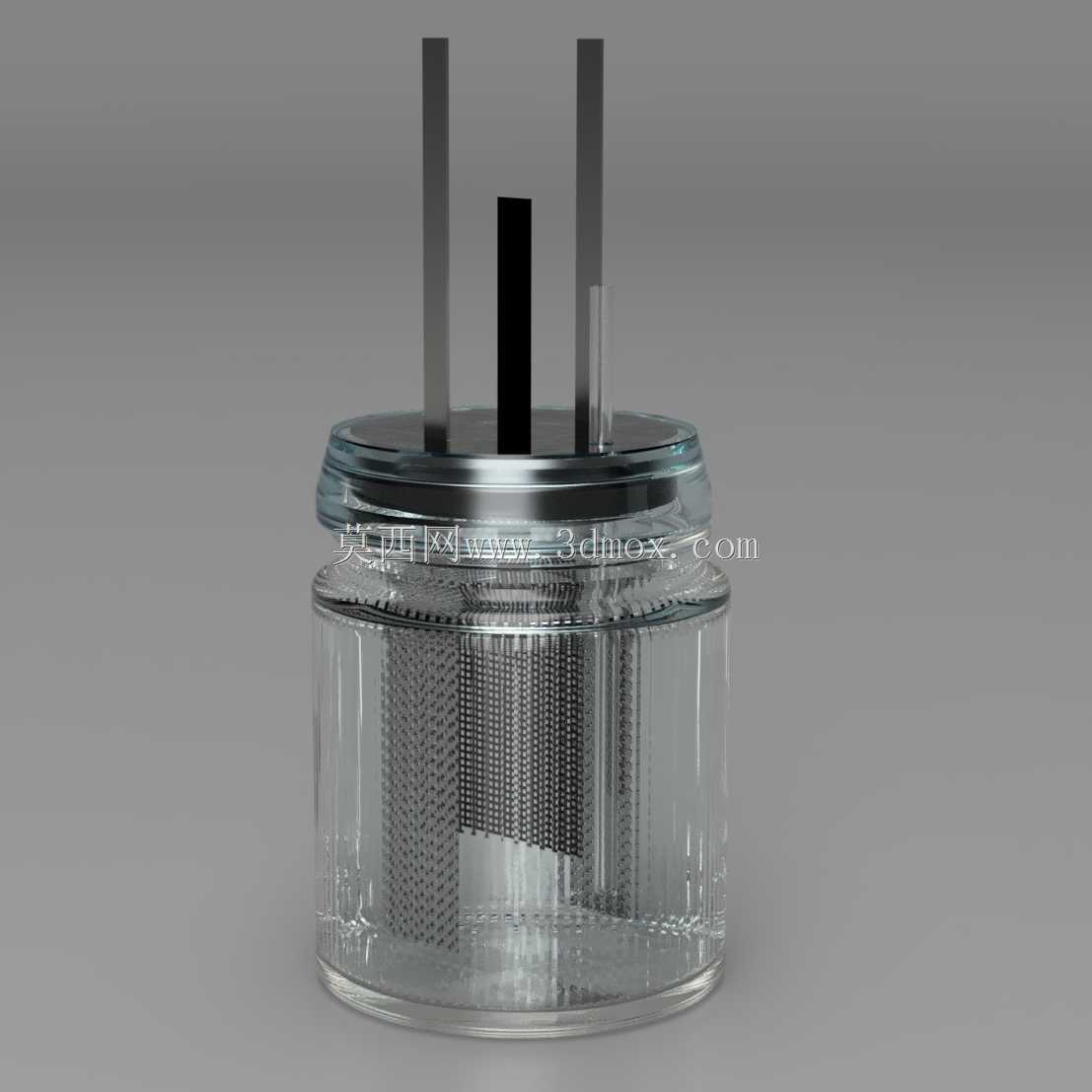

　　大幅降低小批量自制装置的装配成本。端盖顶面预设四个电极安装插槽，可直接插入板式电极完成固定，若实验过程中需要增设电极组数，可直接用剃刀切开对应位置的盖体材料开出新槽，无需重新打印整个端盖，适配临时调整实验方案的灵活需求。端盖一侧预留3/8英寸标准通孔，用于安装排气管道，可及时导出电解过程中析出的气体，避免罐内压力积聚引发安全隐患，同时可外接气体收集或中和处理装置，满足不同电解反应的尾气处理要求。后续迭代版本在原有结构基础上做了两处针对性优化，版本2在端盖对应6mm管道的位置增设热电偶安装端口，端口适配燧石玻璃材质的保护套管，利用套管的易弯曲特性实现密封安装，同时将两组电极之间的安装间距从初始的25mm调整至30mm，

　　减少电极间的电场干扰，提升电解过程的电流效率。版本3则将端盖拆分为内外双层组合结构，外层外壳仍保留TPU软质材质，负责与玻璃罐口的压紧密封，内层接触电解腔体的板件更换为PETG材质，利用PETG耐强氧化性电解液腐蚀的特性，解决长期高氯酸盐电解循环过程中，TPU材质接触氯气、高氯酸雾后一周内出现材质发粘降解的问题，实际连续运行测试中，双层结构端盖在一个月的高氯酸盐电解循环工况下，未出现明显的材质降解、密封失效问题。端盖侧面集成的弯管式接口可直接插接导气管路，无需额外安装转接头，管路走向贴合罐体外壁，避免外接管路磕碰损坏。电极插槽的尺寸设计兼顾了常用网状电极、板式电极的厚度公差，插入后依靠TPU材质的抱紧力即可固定电极，

　　无需额外设置顶丝或压块，简化装配步骤的同时，也减少了金属紧固件接触电解液引发的腐蚀污染问题。针对电化学实验中常见的电解液飞溅、罐内压力波动问题，端盖与罐口的配合面设计了微锥度贴合结构，当罐内出现小幅正压时，气压会将软质TPU盖体进一步压紧在罐口端面上，实现自密封效果，相比传统硬盖加密封圈的结构，在低压工况下的密封可靠性更优。内层PETG板与外层TPU外壳采用嵌入式卡扣配合，装配时直接将内板压入外壳的预留卡槽即可，无需粘接剂，后期更换内板或清理电极附着物时可直接拆分，维护便捷性更高。
