嵌入式金属杯状容器三维结构设计

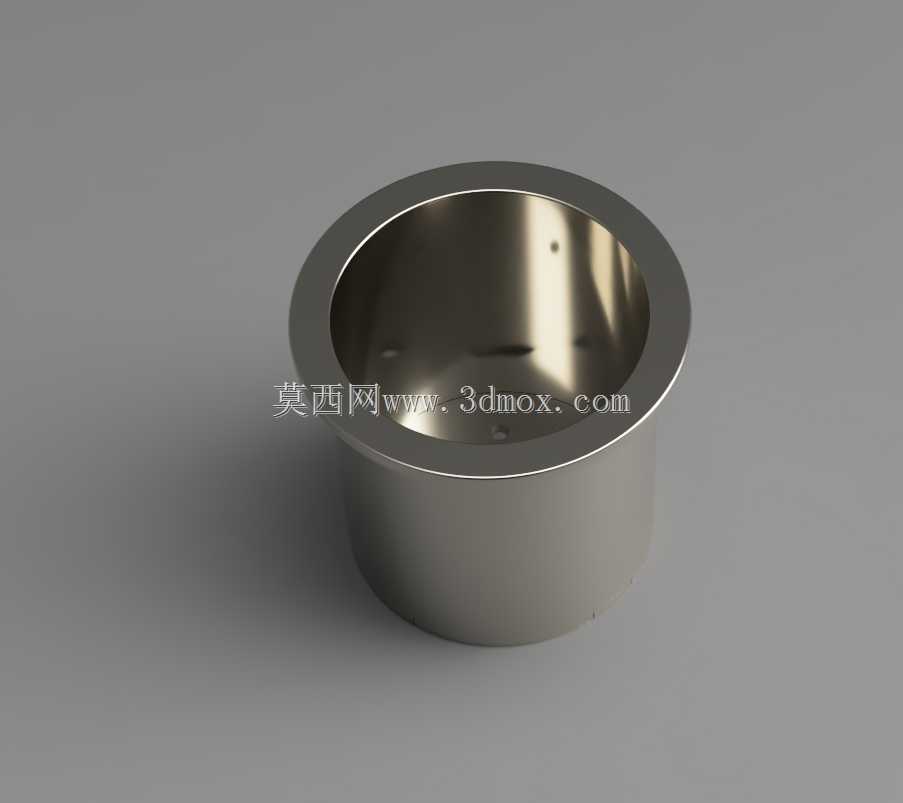

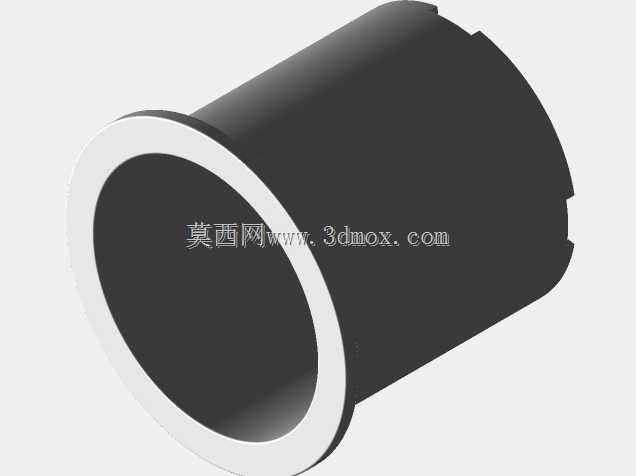

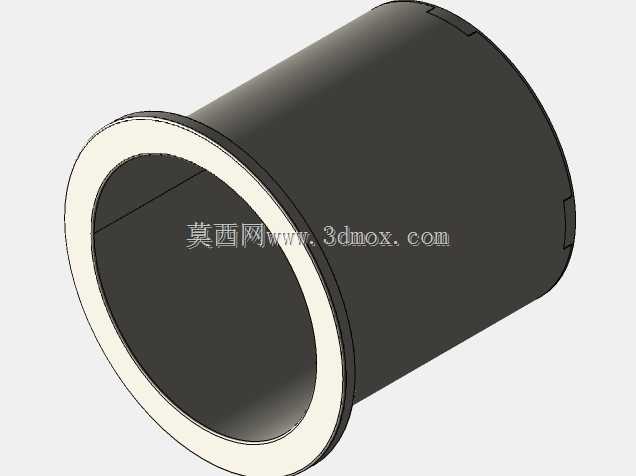

　　这类嵌入式杯状构件常应用在船舶舱室、车载操作台、户外作业设备的台面上，用来承装小型物件、饮品容器或是作为临时的小型收纳槽，在海员作业的舱室操作台场景中，这类构件需要兼顾固定牢靠、易清洁、耐磕碰的特性，避免船体晃动时放置的物品滑落。从结构设计来看，整体采用带外翻边的直筒型腔体结构，外翻边的宽度经过匹配台面开孔尺寸的核算，安装时可以直接搭在台面开孔的边缘，不需要额外的紧固件从下方锁附，安装工序简单，后期维护拆卸也十分方便，只需要从台面上方即可将整个构件取出清洁。腔体的内壁做了光滑过渡处理，转角位置采用大圆角设计，不存在清洁死角，不管是承接洒落的液体还是放置小型金属工具，都不会出现积垢难以清理的问题，

　　外壁的直筒段和台面开孔之间采用小间隙配合，间隙控制在0.2mm以内，既保证安装时可以顺利放入开孔，又不会因为间隙过大出现晃动、卡入杂物的情况。材质选用上适配使用场景的耐腐蚀需求，整体采用金属材质一体成型，表面做哑光金属处理，既不会因为强光反射影响作业人员视线，又具备足够的结构强度，日常放置重物、受到磕碰时不会出现变形、掉漆的问题。设计过程中首先确定了腔体的有效容积，结合日常使用场景中常见的放置物尺寸，确定筒身的内径和深度，保证常规尺寸的水杯、小型工具都可以顺利放入，同时不会因为深度过深导致取放不便。外翻边的厚度做了针对性设计，和台面安装后的表面保持齐平，不会出现突出台面的棱边，避免作业人员经过时剐蹭衣物或是磕碰受伤，

　　翻边的下表面和台面接触的位置做了平面度处理，保证安装后贴合紧密，不会出现液体顺着间隙渗入台面下方的情况。筒身的底部做了微弧过渡，没有尖锐的直角结构，一方面提升了整体的结构刚性，在受到侧向冲击力时可以将应力均匀分散到整个筒壁，避免应力集中导致的开裂变形，另一方面清洁时可以直接用抹布擦拭到底，不会残留污渍。在安装边界的核算上，筒身的外径匹配常规台面的通用开孔尺寸，不需要针对该构件单独定制特殊规格的开孔，适配现有多数操作台、舱室桌面的安装标准，筒身的插入深度控制在合理范围，不会因为深度过大干涉台面下方的管线、结构件，安装时只需要在台面上开出对应尺寸的圆孔，将构件直接放入即可完成装配，不需要额外的固定结构，

　　依靠翻边的限位和配合间隙的摩擦力即可保证使用过程中不会出现转动、移位。这类构件的结构看似简单，但在细节设计上需要充分考虑实际使用中的各类工况，比如船舶场景下的持续振动、海洋环境下的耐腐蚀需求、日常使用中的频繁磕碰、清洁维护的便捷性，每一处尺寸的确定都需要结合实际使用反馈调整，比如最初的设计中翻边宽度较窄，在长期使用后容易因为受力不均出现翻边变形卡入开孔的问题，后续调整了翻边的宽度和厚度，提升了翻边的抗形变能力；筒壁的厚度也经过多次验证，过薄会导致整体刚性不足，受到撞击后容易凹陷，过厚则会增加不必要的重量和材料成本，最终选定的壁厚可以在满足结构强度的前提下，将整体重量控制在合理范围，不会给台面带来额外的负载。内壁的表面粗糙度也做了明确要求，既要保证光滑易清洁，又不能过于光滑导致放置的物品容易滑动，在实际使用中，哪怕船体出现较大幅度的摇晃，放置在腔体内的容器也不会因为内壁过于光滑而滑出，同时沾染的油污、灰尘可以直接用普通清洁剂擦拭干净，不需要特殊的维护操作。
