滑动适配外壳的零件限位注塑模具结构

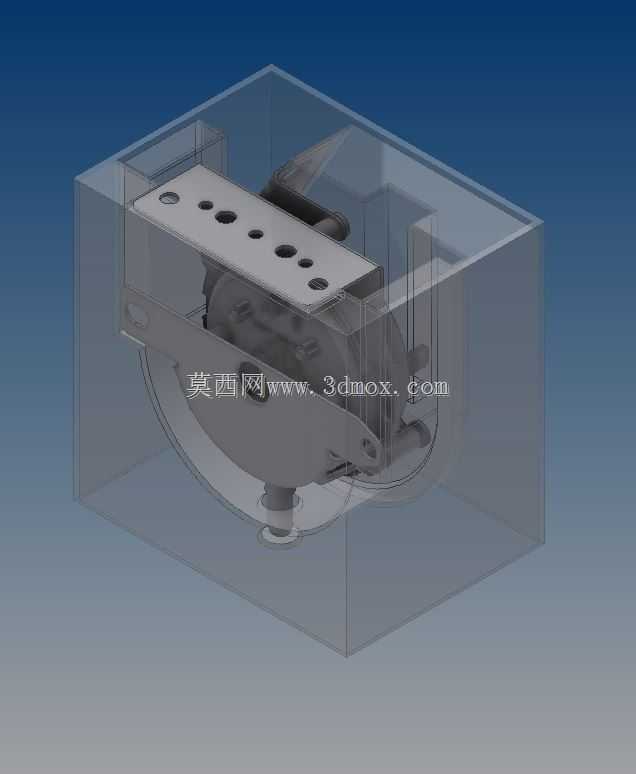

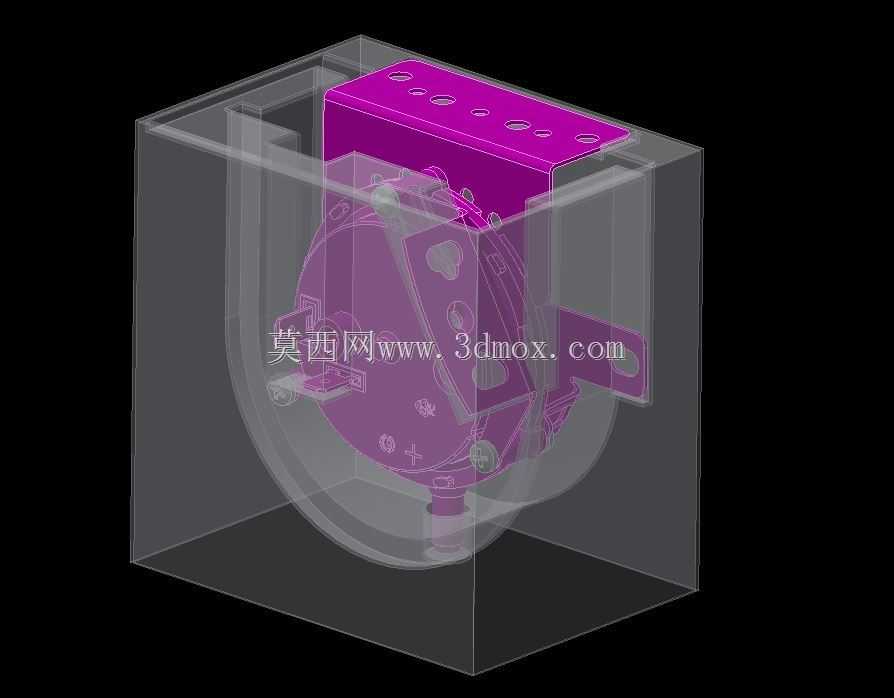

　　这套模具结构的核心设计目标，是解决小型功能组件与外置保护外壳的滑动装配适配问题，在消费电子配件、小型工业传感组件的批量生产场景中，这类适配结构的精度直接决定了最终产品的装配良率与使用手感。从实际生产的应用逻辑来看，很多带外置保护壳的滑动式功能部件，经常会出现装配卡顿、间隙过大导致晃动、滑动行程卡滞的问题，根源就在于模具成型时，零件的滑动面与外壳的配合公差没有做到统一基准，这套结构从型腔布局阶段就把外壳的安装边界作为核心设计基准，把待成型的紫色功能组件完全嵌套在模拟外壳的透明型腔边界内做尺寸校验，从根源上避免了成型后零件与外壳的配合偏差。

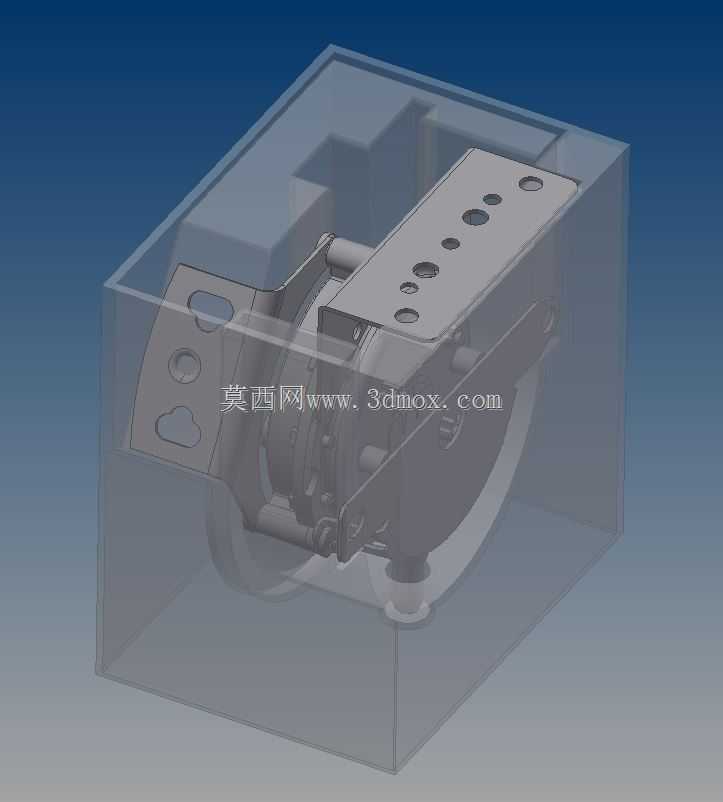

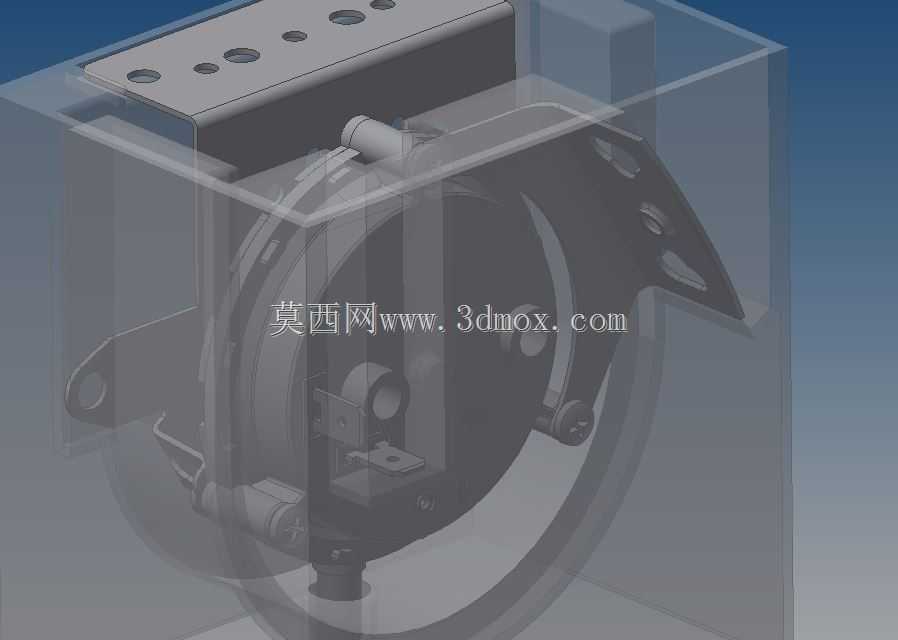

　　从功能特性上看，这套模具采用了一体式型腔嵌套定位设计，内部的成型零件对应功能组件的安装定位孔、滑动导向面、侧边固定支耳三个核心配合特征，顶部的多孔位结构对应组件的外接走线或功能按键的让位需求，侧边伸出的固定支耳成型位，直接匹配外壳内壁的卡槽安装尺寸，不需要后续二次加工修配就能实现顺畅滑动。设计过程中没有采用常规的分体式镶件拼合结构，而是把整个滑动配合面的成型区域做了整体式型腔加工，减少了镶件拼合缝带来的成型飞边问题——毕竟滑动配合面上哪怕只有0.02mm的飞边残留，都会导致装配时的滑动阻力陡增，后续人工修边的成本会远高于模具整体加工的成本增量。

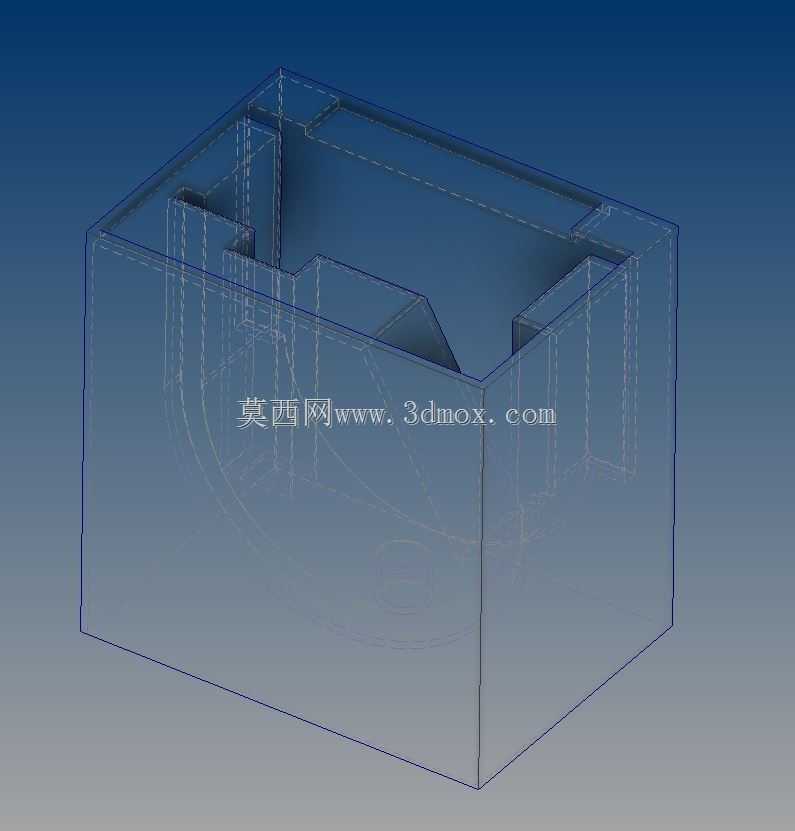

　　在安装边界的尺寸控制上，这套模具的型腔外轮廓完全按照实际外壳的内壁尺寸做了1:1的模拟复刻，设计阶段就把零件的收缩率、成型后的翘曲变形量提前补偿到型腔尺寸中，比如紫色功能组件的圆弧滑动面，按照所选塑料原料的收缩率特性，提前把型腔的圆弧半径做了0.03mm的正向补偿，避免成型冷却后零件圆弧收缩导致与外壳圆弧面的配合间隙不均。顶部的安装孔位采用了同基准加工，所有孔位的位置度公差控制在0.01mm以内，保证后续装配螺丝时不会出现孔位错位导致的零件装配偏移，进一步影响滑动顺畅度。

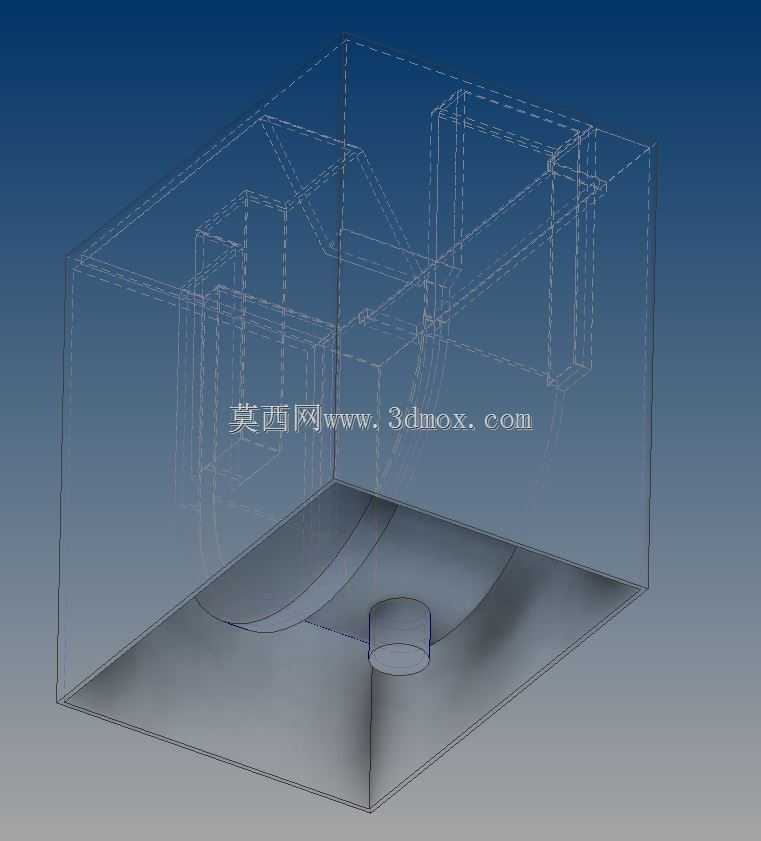

　　实际生产验证中，这套结构成型的零件，不需要做额外的配合面打磨，直接与外壳装配就能实现全程无卡滞的滑动效果，滑动行程内的阻力波动控制在15%以内，远低于行业常规30%的阻力波动阈值，同时零件与外壳的配合间隙均匀控制在0.05mm以内，既不会因为间隙过大出现晃动异响，也不会因为间隙过小出现装配卡顿。针对成型过程中的排气问题，在型腔的末端也就是圆弧面的最低位置设置了隐形排气槽，排气槽深度控制在0.015mm，既可以顺利排出型腔内的空气避免出现填充缺料、烧焦的问题，也不会产生明显的飞边影响配合面精度。冷却水路的布局也完全贴合成型零件的轮廓，在紫色组件的厚壁区域做了近距离水路布置，保证整个零件的冷却速率均匀，避免因为冷却不均导致的零件变形，进一步保障滑动配合面的尺寸精度。

　　从结构设计的逻辑来看，这套模具没有追求复杂的抽芯或者顶出结构，而是把所有设计重心放在配合精度的控制上，毕竟这类滑动适配类的零件，核心要求就是配合的顺畅度与尺寸的一致性，过于复杂的模具结构反而会增加生产过程中的不稳定因素，提高后期的维护成本。顶出位置选择在零件的非配合面区域，也就是顶部的安装孔周边与侧边固定支耳的位置，顶出痕迹不会出现在滑动配合面上，避免顶出痕迹影响零件的滑动性能。整个模具的安装尺寸适配常规的120吨级注塑机的安装规格，不需要额外定制模架就能直接上机生产，适配绝大多数中小批量零配件的生产需求。
