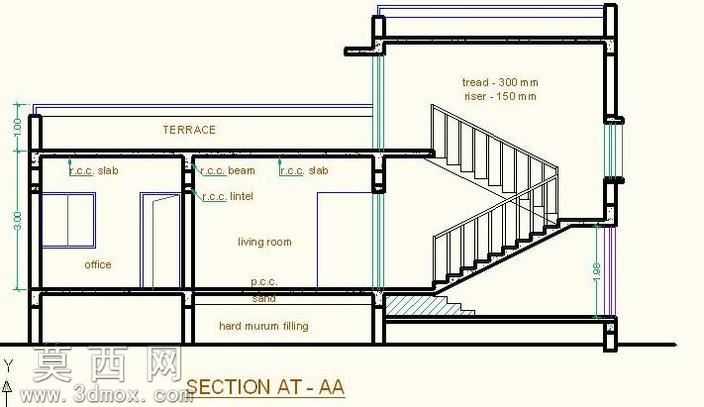

带楼梯露台的双层民用住宅剖面设计

本作品为双层带露台民用住宅的剖面三维设计模型，建模过程中严格遵循民用住宅建筑构造规范，对建筑内部的竖向空间关系做了精准还原。建模阶段首先梳理竖向标高逻辑，确定一层地面、二层楼板、露台地面、屋面的竖向定位，再依次拆分各部分构造构件：墙体部分区分承重外墙与内隔墙，按照常规砌体住宅的墙厚参数建模，预留出门窗洞口的精准位置；楼板部分还原钢筋混凝土楼板的构造厚度，标注出梁、过梁的布置位置，清晰呈现结构受力构件的排布逻辑。楼梯部分是本模型的重点设计内容，严格按照民用建筑楼梯设计规范设置参数，踏步踏面宽度300mm、踢面高度150mm，还原双跑楼梯的梯段走向、休息平台位置，以及楼梯下方的空间填充构造，清晰展示楼梯与上下楼层的衔接关系。功能分区上，一层设置独立办公空间与开敞客厅区域，办公空间预留外窗位置满足采光需求，客厅区域做开敞化处理保证空间通透感；二层通过楼梯衔接户外露台，露台做围护结构与防水构造的示意，满足户外使用的功能需求。材质表现上，对钢筋混凝土构件、砌体墙体、门窗构件、地面填充层做了差异化的材质区分，通过不同的纹理与色彩标识不同构造部分，让剖面的构造层次清晰可辨。设计思路上以实用性为核心，兼顾小面积住宅的功能复合需求，在有限的占地面积内整合办公、起居、户外休闲三类功能，通过竖向空间的分层利用提升空间使用率，剖面形式的呈现能够直观展示建筑内部的竖向交通组织、结构构件排布、功能分区划分，可作为小型民用住宅方案设计、建筑构造教学的参考素材，帮助观者快速理解双层带楼梯住宅的内部构造逻辑与空间组织方式。
