无齿轮柔性动力传递传动机构

　　这套传动结构的核心思路，是在完全不依赖齿轮啮合的前提下完成旋转动力的跨轴传递，现场调试过不少非标产线的工程师都清楚，很多工位受布局限制，原动件输出轴和执行端输入轴根本没法做到同轴布置，中间还要避让设备机架、走线槽、检修通道，常规齿轮传动要么需要额外加装多级换向齿轮箱，要么对两轴的同轴度、中心距公差要求卡得极死，现场安装稍有偏差就会出现齿面偏磨、运行异响、负载卡滞的问题，这套结构恰好绕开了齿轮啮合的硬性约束。

　　从实际应用场景来看，这类结构非常适合中小型轻工装配线、检测工位的动力接驳：比如环型工装线侧边的旋转工装驱动、小型翻转工位的动力输入、需要在两轴之间预留避让空间的非标设备，当动力端和执行端之间存在固定的空间落差、轴向偏移，甚至两轴呈垂直交错布置时，这套机构可以通过中间的过渡传力组件完成扭矩输送，不需要加工高精度的配对齿轮，也不用反复调整齿轮侧隙。

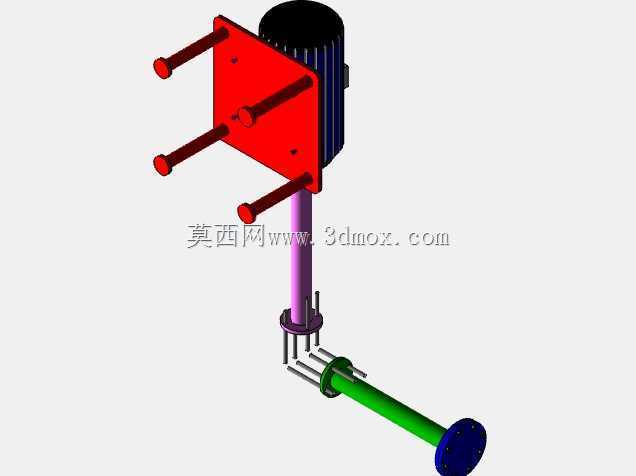

　　结构组成上，动力输入端直接和立式驱动电机的输出轴对接，输入端的红色安装板开有四个横向伸出的安装支脚，支脚端部做了圆柱定位头，这块板不是用来直接固定电机的，而是作为整个传力组件的输入端基准：四个支脚可以穿入对应设备机架的预设安装孔，快速锁定输入端的安装位置，避免电机运行时的振动带动传力组件偏移。电机输出轴向下延伸，连接紫色的竖向传动轴，轴端设置了带多根平行拨杆的盘状接头，拨杆沿圆周均匀分布，没有加工任何齿形，动力从电机输出到竖轴后，会带动这组拨杆同步旋转。

　　动力输出端是横向布置的绿色长轴，轴的末端带有蓝色法兰盘，用来对接下游的执行部件，比如旋转工作台、翻转架或者输送辊筒。绿色轴靠近竖轴的一端，同样设置了和输入端拨杆对应的卡位结构，竖轴端的拨杆嵌入横轴端的卡位槽内，当竖轴旋转时，拨杆会通过接触面的挤压推动横轴同步转动，整个扭矩传递过程完全依靠杆件之间的推抵作用完成，不存在轮齿啮合的接触关系。

　　这种设计的容错特性非常贴合现场安装的实际情况：齿轮传动对两轴的中心距、轴线平行度或者交错角的公差要求通常在零点几毫米级别，一旦设备焊接机架出现焊接变形、长期运行后地基沉降导致轴位偏移，齿轮就会出现接触不良，严重时直接打齿。而这套拨杆式传力结构，拨杆和卡位槽之间预留了合理的活动间隙，两轴之间出现小范围的径向偏移、角度偏斜时，拨杆依然可以保持和卡位槽的接触，动力传递不会中断，运行过程中的冲击振动也能通过间隙得到缓冲，不会像硬齿面齿轮那样把冲击直接传递到电机轴端，能有效降低电机轴承的交变载荷。

　　安装边界方面，输入端安装板的四个支脚呈矩形分布，横向两支脚的间距、纵向两支脚的间距都按照常规小型电机的安装孔位匹配，安装时只需要在对接的机架立面上加工对应四个通孔，穿入紧固件锁紧即可完成输入端固定，不需要额外制作复杂的电机安装座。竖向传动轴的长度可以根据现场两轴之间的垂直落差灵活调整，图中紫色竖轴的长度适配了输入端高位布置、输出端低位横向伸出的布局，横轴的长度同样可以根据执行端的位置裁切，末端法兰盘的螺栓孔按照通用小型输出法兰的标准间距制作，可以直接对接多数工装夹具、旋转载具的输入接口。

　　实际运行特性上，因为没有齿轮啮合的高频接触噪音，整套机构运转时的声响远低于同功率的齿轮换向结构，尤其适合对车间环境噪音有要求的装配、检测工位。传力过程中拨杆和卡位槽的接触属于面接触压合，接触面积比齿轮齿面的线接触更大，同等扭矩下接触应力更低，部件的磨损速度更慢，长期运行后即使拨杆表面出现轻微磨损，只需要更换拨杆这一小型零件，不需要拆解更换整套齿轮箱，维护成本大幅降低。

　　设计时需要注意的边界是，这类结构更适合恒定转向、中小扭矩的传递工况，如果需要频繁正反转，拨杆和卡位槽的配合间隙会导致换向瞬间存在小幅空程，因此在选型时要根据执行端的负载扭矩核算拨杆的截面直径，避免拨杆受剪切力过大出现弯曲变形，同时拨杆和卡位槽的接触面可以做淬火处理提升表面硬度，进一步延长使用寿命。
