多层单元式住宅楼建筑施工全套CAD图纸

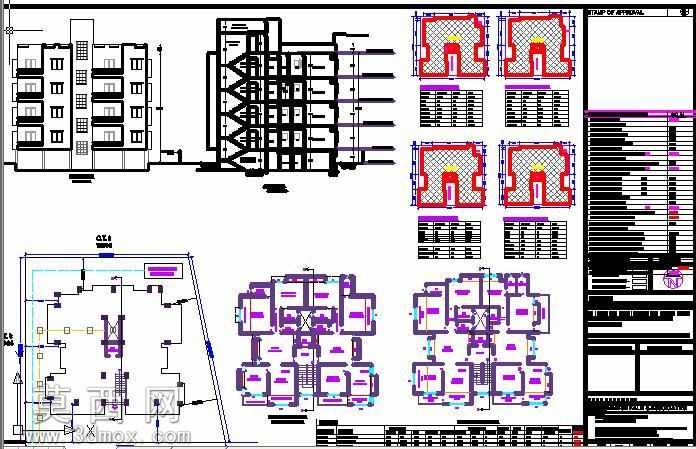

本套图纸为多层单元式住宅楼的全套建筑施工设计成果，建模阶段严格遵循民用建筑设计统一标准，以1:1真实比例还原建筑整体与细部构造。建模过程中首先搭建整体轴网定位体系，精准对齐外墙、内墙、承重柱、剪力墙的结构定位线，确保各层平面的竖向投影完全匹配，避免出现上下层结构错位的问题。建筑立面建模还原了多层住宅的典型外观特征，包含规整排列的外窗、阳台、单元入口、屋面檐口等构造，清晰呈现建筑的竖向分层与外立面节奏，阳台栏板、外窗分格、空调机位等细部构件均按常规住宅设计尺寸精准建模，还原真实建筑的外观比例。平面部分包含标准层、底层等不同楼层的户型布局，清晰划分每户的起居室、卧室、厨房、卫生间、阳台等功能空间，明确标注墙体厚度、门窗洞口位置、公共区域的楼梯间、走道、管道井等核心交通与配套空间的布局，确保户型动线合理，符合日常居住的使用需求。剖面建模重点呈现建筑的竖向高度关系，包含各层层高、窗台高度、窗顶高度、屋面坡度、楼板厚度等关键竖向尺寸，清晰展示墙体、楼板、梁体的竖向连接关系，还原建筑内部的竖向空间尺度。图纸中还包含了户型大样与构造详图，对核心筒、卫生间、楼梯间等重点部位进行放大呈现，明确细部构造的尺寸与做法，同时配套的图纸目录、材料表、设计说明板块，完整梳理了整套图纸的编排逻辑与施工要求。整套设计兼顾施工落地性与居住实用性，所有构件的尺寸、定位均符合住宅建筑的常规设计规范，可直接用于建筑方案参考、施工图设计校核、相关专业建模参考等场景，完整呈现了多层单元式住宅从整体外观到内部户型、从平面布局到竖向构造的全维度设计内容。
