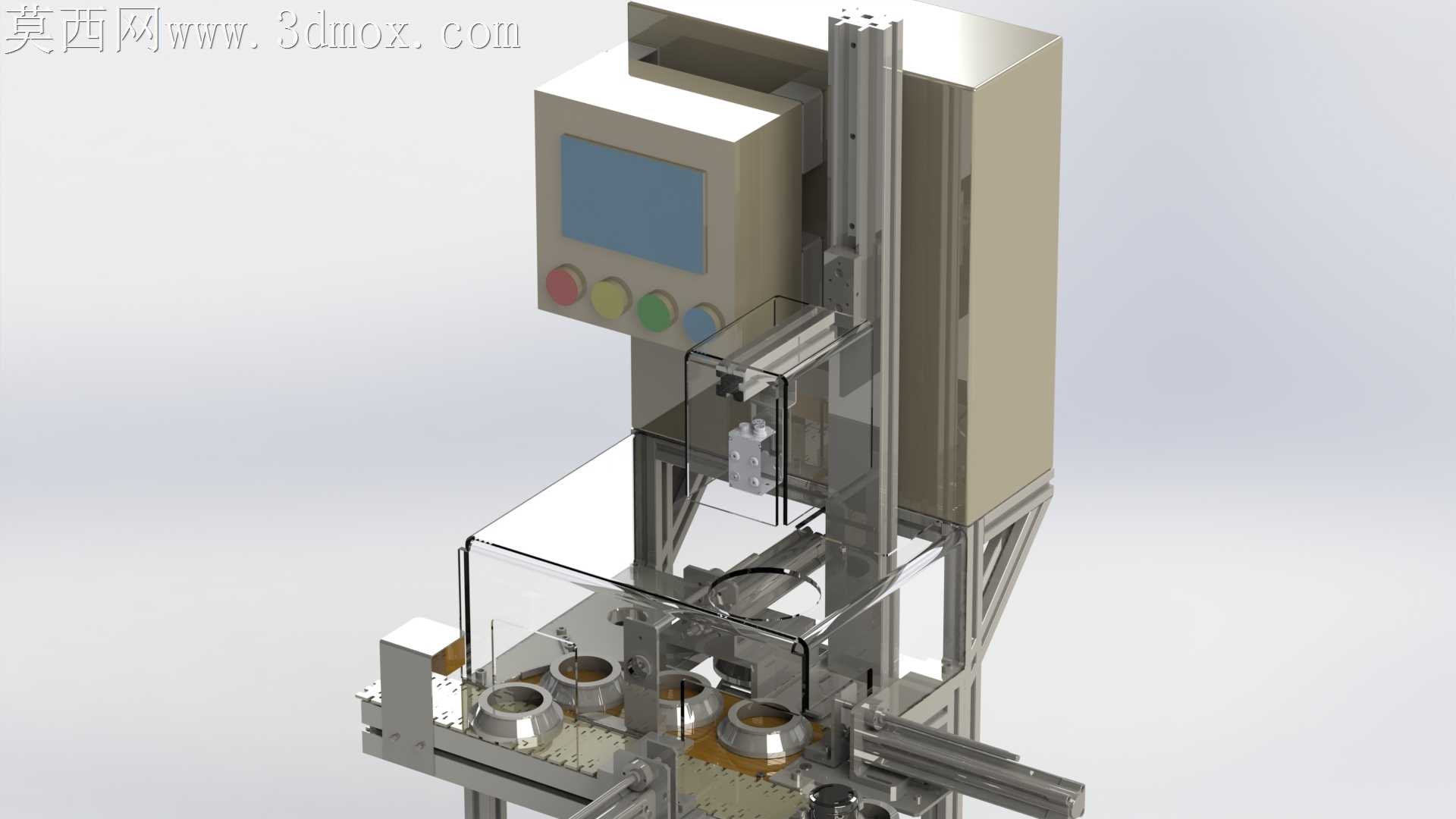

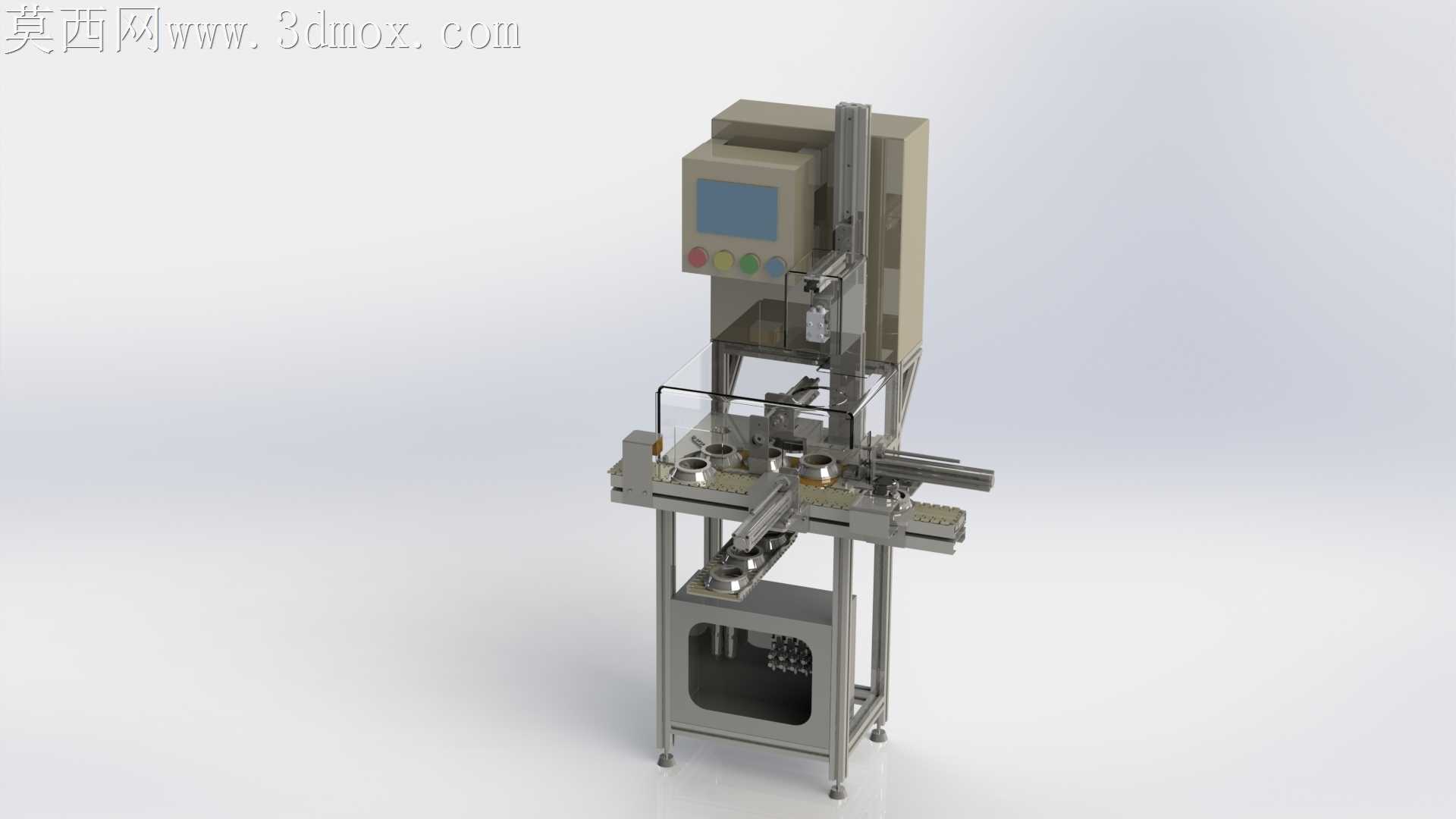

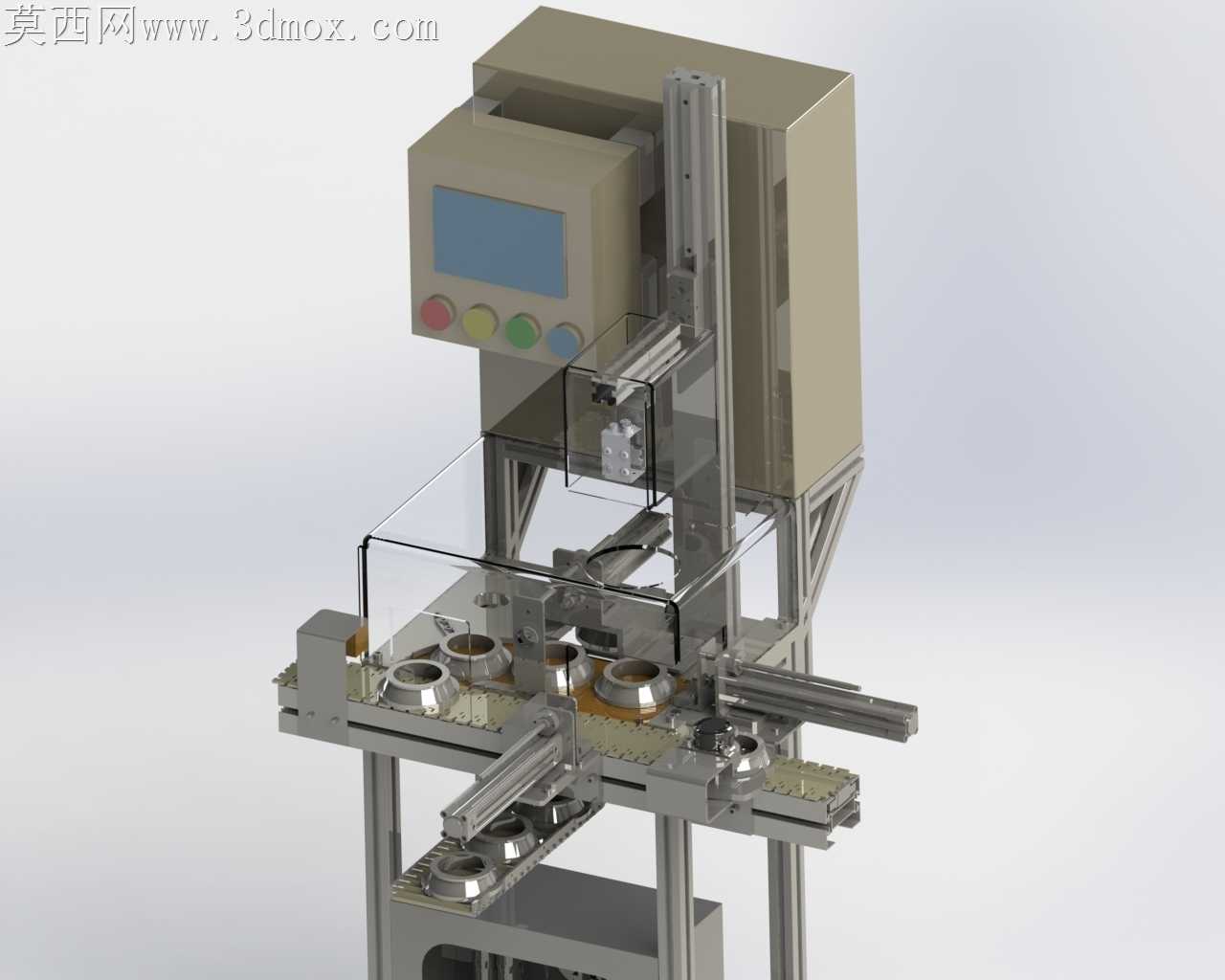

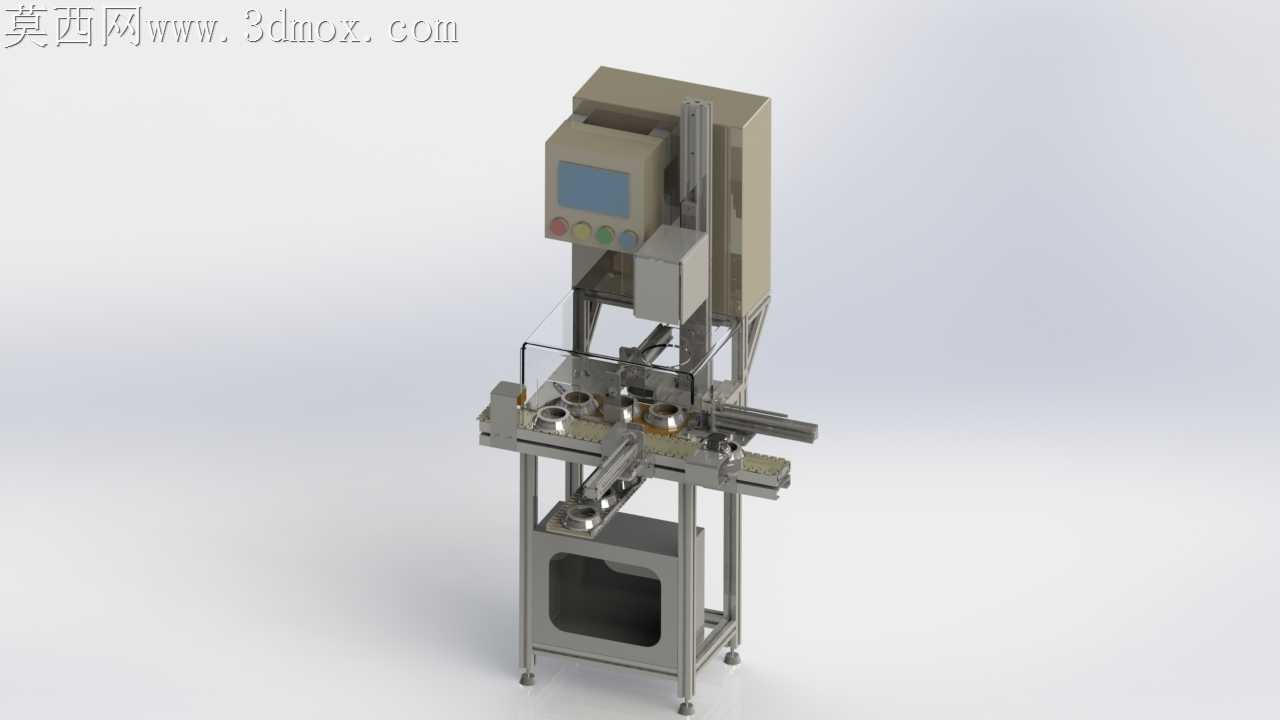

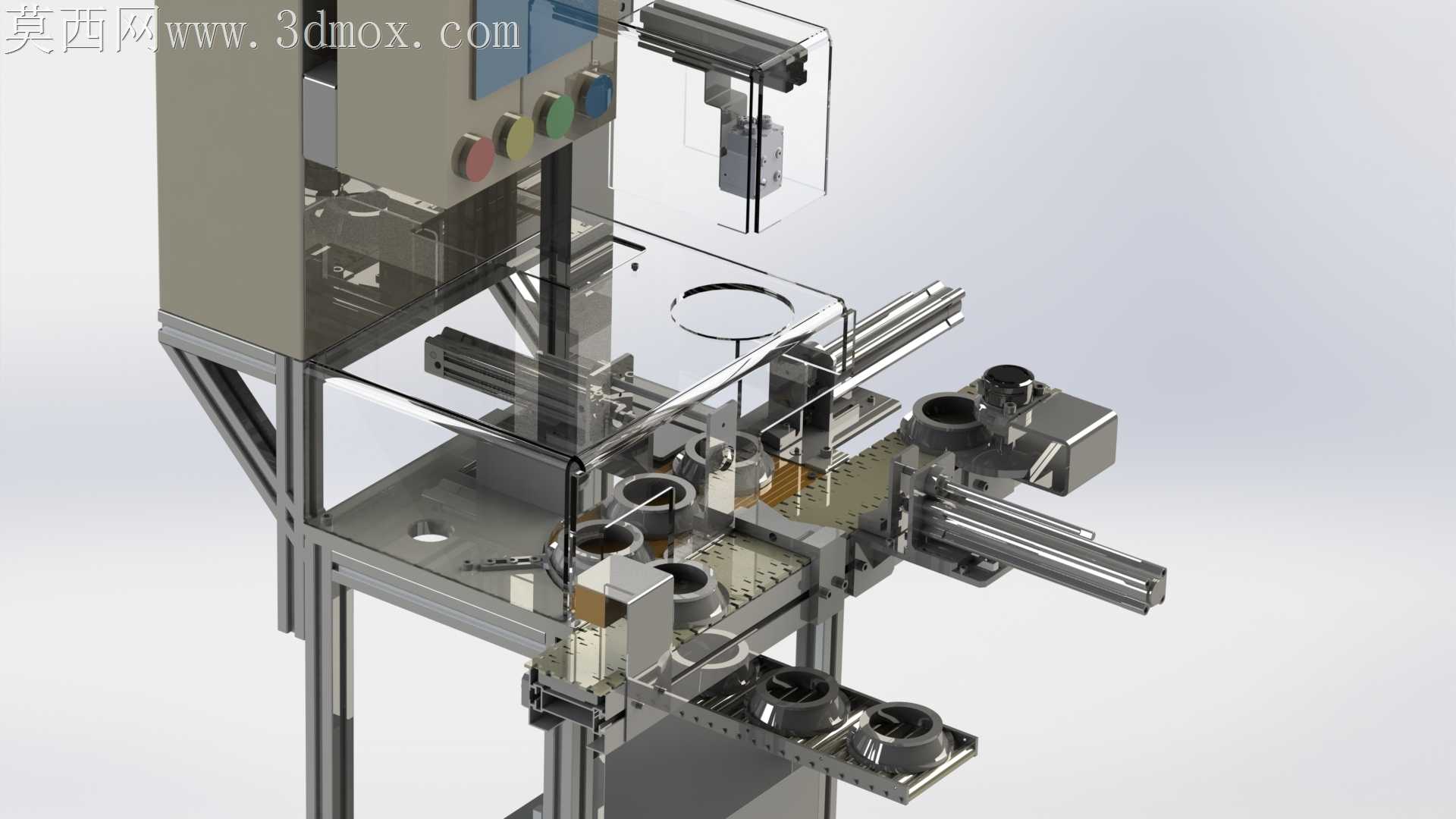

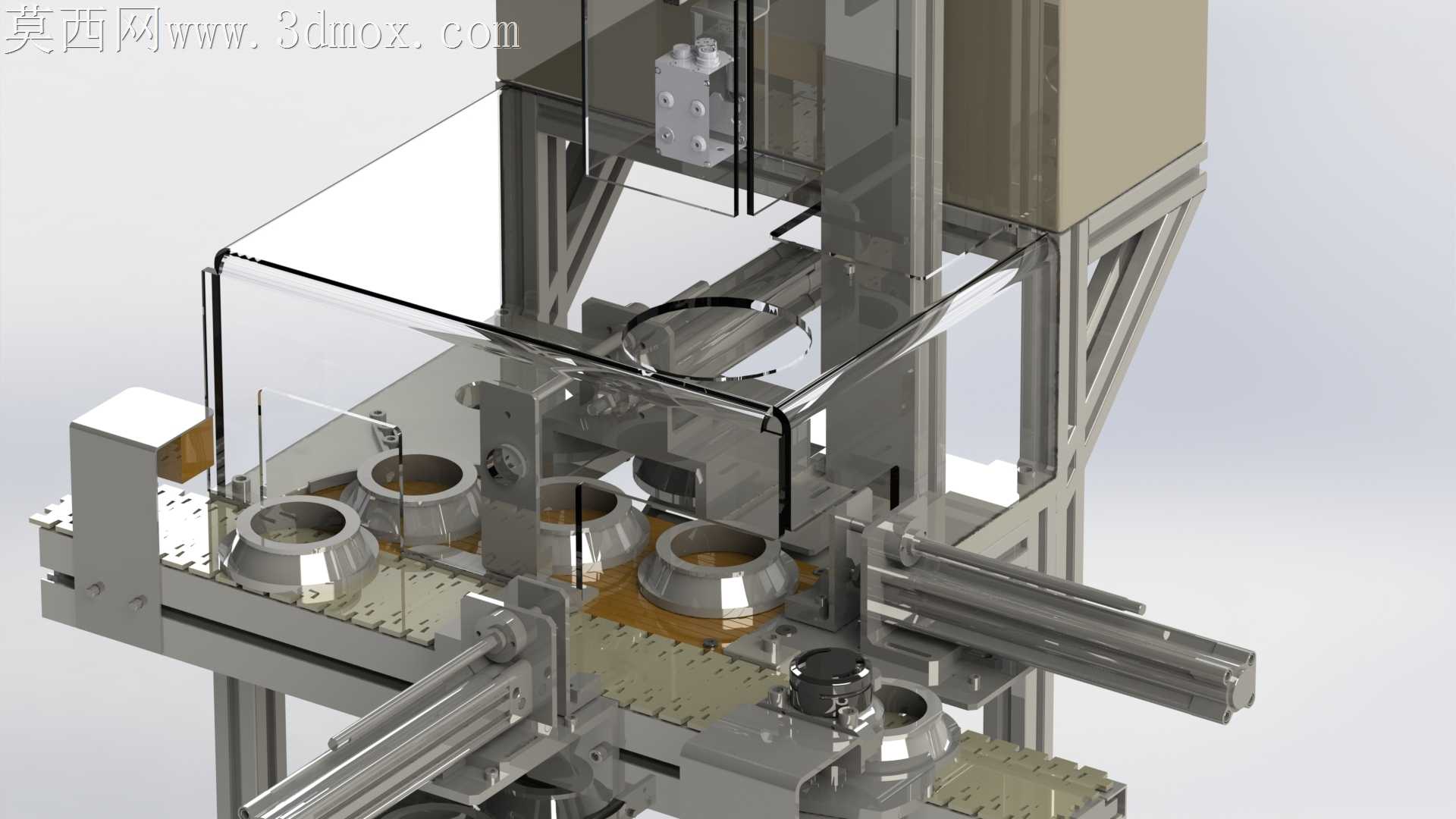

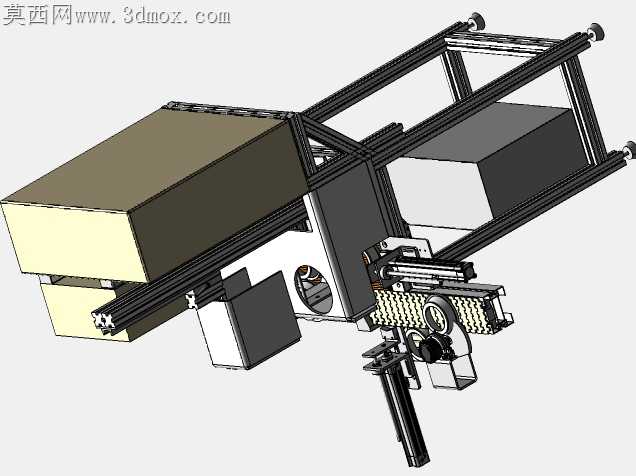

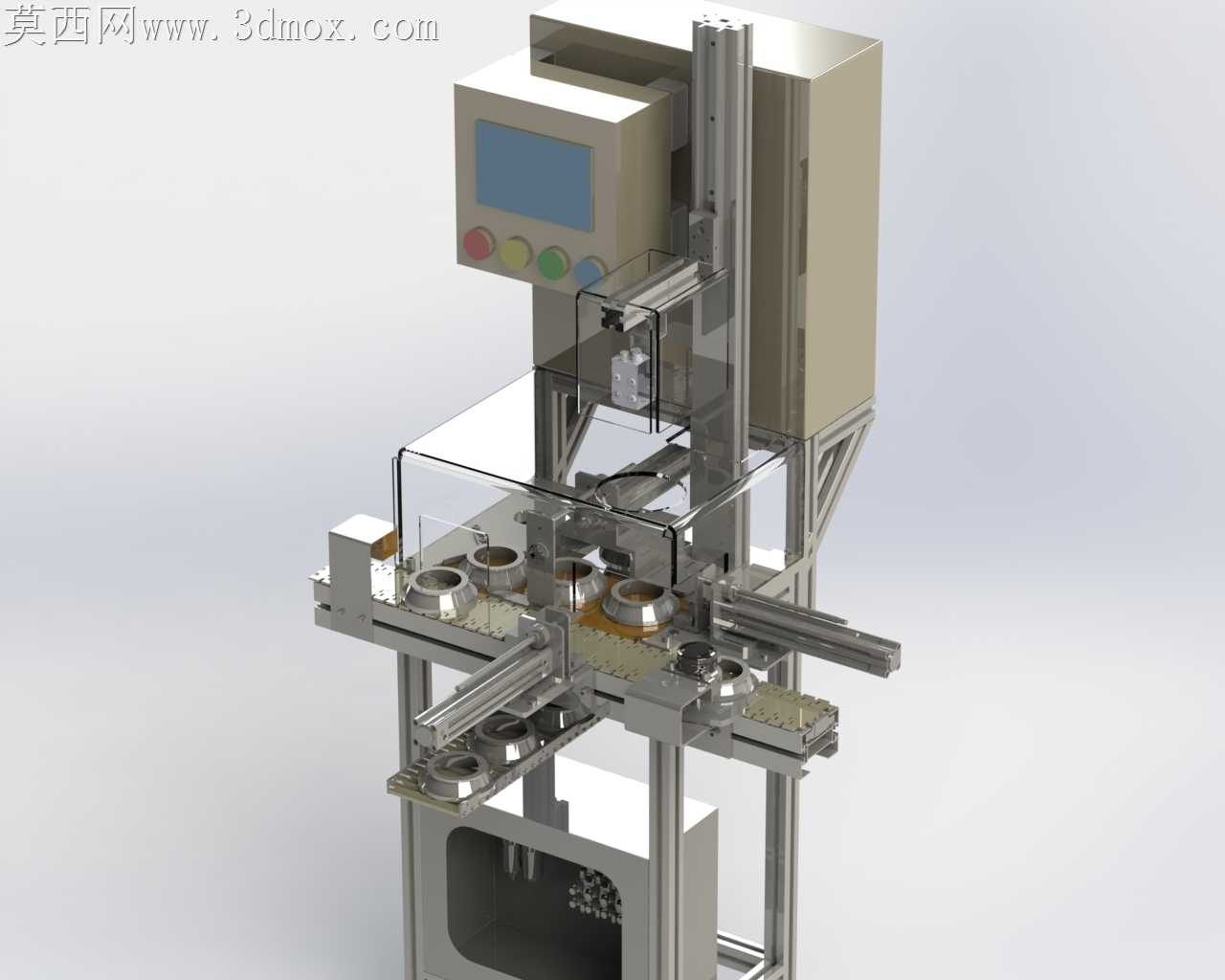

环检测自动化作业工作站结构设计

刚拿到这套设备的需求时，最先要解决的是工位间流转的定位公差问题，最初试装的时候，载具在导轨上滑动到检测位总会有0.12mm左右的偏移，反复调整了滑座的预压等级才把偏移量压到0.03mm以内，刚好满足检测传感器的识别精度要求。做结构的时候特意把操作面板的高度设在1.2米的位置，是按照一线操作人员站立作业的平均肘高定的，三个功能按钮的间距留了25mm，避免戴劳保手套操作的时候出现误触。透明防护围挡一开始选的是普通亚克力，试装后发现边角切削后容易产生细微崩边，后续换成了硬化PC板，切割后做了R3的圆角倒边，既不会划伤操作人员，也能清晰观察内部工位的运行状态。载具上的定位槽是按照待检测环件的外径公差带做的仿形设计，单边留了0.05mm的取放间隙，不会出现卡料的情况，下方的接料托盘做了1.5度的倾斜角，检测完成的工件滑落到托盘时不会产生磕碰划伤。跨格式转档的时候，一开始气缸的活塞杆装配面出现了破面，反复核对了装配基准坐标，把干涉的圆角特征做了简化处理才解决转档缺陷，所有运动部件的行程都留了10mm的安全余量，避免硬限位碰撞导致的部件损坏。电气走线的线槽全部藏在铝型材框架的槽内，没有外露的线缆，既避免生产过程中线缆被剐蹭破损，也让整体外观更整洁。人机界面的安装角度做了15度的后仰调整，操作人员站在工位前不用低头就能看清界面上的参数，检测工位上方的气动压头做了缓冲结构，下压接触工件的时候不会产生硬冲击，避免压伤环件的表面。最初设计的时候想把所有检测工位都集成在同一侧，后来发现这样维护的时候要拆大半的外罩，就把检测模块改成了快拆式的安装结构，松开两颗手拧螺丝就能把整个检测模块抽出来更换调试，不用拆解其他工位的部件。底部的可调脚杯留了20mm的调节行程，地面不平整的时候也能把设备调至水平，保证导轨的运行顺畅，不会出现卡滞的情况。
