户外壁挂式设备防护机箱结构设计方案

　　这类户外机箱主要应用在园区弱电布线、户外监控组网、边缘计算节点部署、小型通讯基站配套等场景，作为内置电子、电气设备的防护承载体，核心作用是隔绝户外复杂环境对内部器件的侵蚀，同时为内部设备提供稳定的安装固定空间，避免外力磕碰、雨水侵入、粉尘堆积造成的设备故障。从结构设计逻辑来看，这款机箱采用壁挂式安装思路，整体外形尺寸为宽975mm、高600mm、进深270mm，安装时需提前在承重墙面标记对应挂点位置，预留出至少300mm的前方操作空间，方便后期开门检修、内部器件更换，同时机箱顶部与侧面要避开建筑滴水线、高空坠物风险区域，底部预留的穿线孔位置要对应布线管线的走向，减少线缆弯折半径过大造成的信号衰减或线缆损伤。

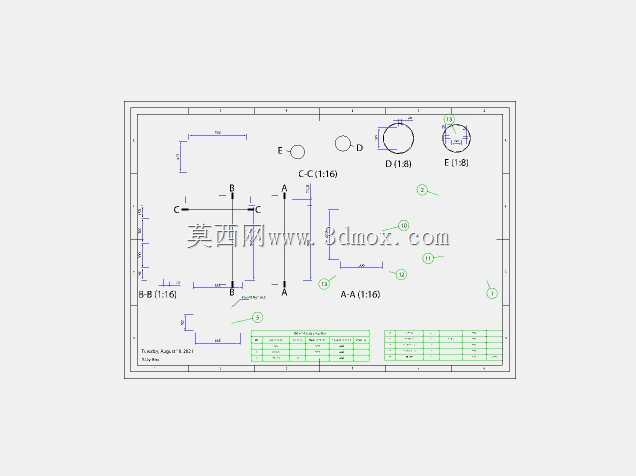

　　机箱的壳体结构采用冷轧钢板折弯拼接的常规钣金工艺路线，板材拼接处设计有连续的防水翻边结构，箱门闭合位置嵌入发泡橡胶密封条，配合多点式门锁压紧结构，能够实现户外场景下的防雨防尘要求，避免雨天渗水、扬尘进入箱体内部。从图纸的剖面标注可以看到，箱体内部预留了多层设备安装导轨的固定孔位，可根据内置设备的尺寸灵活调整安装层的间距，适配不同规格的交换机、电源模块、信号传输设备的安装需求，箱体侧壁设计有可拆卸的通风栅格，栅格内侧加装防尘滤网，既可以保证内部设备运行时的散热通风，又能阻挡蚊虫、粉尘进入箱体，同时通风栅格采用向下倾斜的百叶结构，避免雨水顺着通风口流入箱内。箱体的开孔设计完全围绕实际使用需求排布：顶部的预留孔为天线穿装位，

　　适配无线通讯类设备的信号传输需求，侧面的开孔为线缆进出位，每个开孔都配套有防水锁头的安装螺纹，线缆布设完成后可通过防水锁头密封开孔位置，底部的接地螺柱为强制安全设计，安装时必须可靠接入建筑接地网，避免雷雨天气感应雷击损坏内部设备。在结构强度设计上，机箱的背部挂装位置做了加厚折弯处理，挂点处焊接有加强衬板，避免满装设备后挂点变形脱落，箱体的四个边角做了圆弧过渡处理，既可以减少钣金锐边对安装人员的划伤风险，也能降低户外风力作用下的边角应力集中问题，提升长期户外使用的结构稳定性。这类机箱在选型时，除了核对外形安装尺寸是否适配现场安装空间，还要确认内部安装位的承重能力是否满足内置设备的总重量要求，

　　同时结合现场的腐蚀环境选择对应的表面处理工艺，常规户外场景采用户外粉末静电喷涂即可，沿海高盐雾区域则需要额外做镀锌打底加耐候粉末喷涂的处理，提升壳体的抗腐蚀能力。从建模细节来看，图纸上标注的各个安装孔位、折弯尺寸、配合公差都严格遵循钣金加工的工艺要求，折弯半径匹配常规钣金折弯模具的参数，避免加工时出现板材开裂、折弯角度超差的问题，所有开孔位置都预留了足够的安装操作空间，方便后期装配时的螺丝锁紧、线缆接头插拔操作，箱门的开合角度设计为110度，既可以满足检修时的操作空间需求，也能避免开门角度过大造成的门体磕碰变形。
