多抽屉移动式工具存储推车结构设计

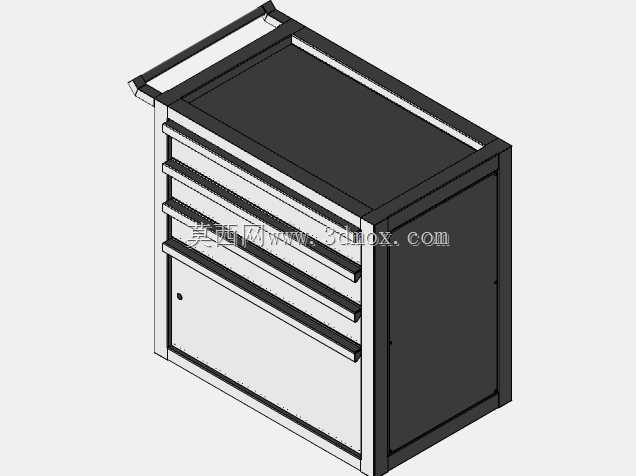

　　这款带推拉扶手的多抽屉移动存储设备，核心应用场景覆盖机加工车间工位旁工具周转、汽修班组随身工具携行、装配线旁零散工装定点存放等实际作业场景，区别于固定工位的重型工具柜，该结构侧重短距离移动的灵活性与高频取用工具的便捷性，适配作业人员在10-50米作业半径内的工具随取随用需求，减少往返固定工具房取件的无效走动时间。从功能特性来看，主体采用框架式承载结构，侧边设置一体化成型的圆管推拉扶手，扶手高度匹配成年人立姿推送的施力区间，避免推送过程中弯腰俯身造成的操作疲劳；柜体底部预留脚轮安装位，可适配两定两转万向脚轮，其中转向轮可选带刹车结构，在定点作业时可锁止轮体避免柜体滑移。柜体正面设置四层横向抽屉结构，抽屉采用等幅面设计，

　　单抽屉承载区间可覆盖从小型螺丝刀、扳手类手动工具，到中型扭矩扳手、小型测量量具的存放需求，抽屉滑轨采用侧装式承重滑轨，抽拉行程满足全开取件要求，避免抽屉半开时深处工具难以取用的问题；柜体最下方设置整幅封闭储物仓，可放置体积较大的电动工具、备用耗材类物件，与上方小抽屉形成分层存储的空间划分，适配不同尺寸物件的存放逻辑。设计思路上优先考虑框架的抗扭性能，柜体主框架采用矩形管拼焊结构，所有焊缝处做打磨平处理避免锐角划伤，框架外侧覆盖薄钢板蒙皮，既保证整体结构刚性，又控制整体自重避免移动时推拉力过大；抽屉面板采用内嵌式安装，与柜体框架预留均匀间隙，避免加工误差导致抽屉抽拉卡滞，面板边缘做折边处理提升自身刚性，同时减少边缘锐边的安全隐患。

　　从安装边界与尺寸适配来看，柜体整体宽度控制在700mm区间，深度控制在450mm区间，整体高度控制在850mm区间，该尺寸可顺利通过车间常见的800mm宽度通道门，同时高度匹配普通作业台的侧边放置需求，不会遮挡作业台面上的操作视线；扶手向外延伸长度控制在100mm以内，避免突出过多占用通道通行空间，抽屉拉出后的最大外伸尺寸控制在400mm以内，保证抽拉取件时柜体整体重心仍落在脚轮支撑四边形范围内，不会出现前倾翻的风险。结构细节上，柜体侧面预留锁具安装位，可加装通开式连锁结构，一把钥匙即可锁定所有抽屉，满足非作业时段工具防盗管理的需求；柜体顶部采用整幅平板结构，可临时放置作业过程中待装配的小型零件、正在使用的量具等物件，

　　顶部边缘做微凸挡边设计，避免放置的小零件从侧边滑落。实际使用过程中，该结构可根据作业场景需求调整抽屉内部的分隔结构，加装可移动的分隔条将抽屉内腔划分为不同尺寸的格间，适配不同规格工具的分类存放，避免工具混放导致的取用查找耗时；框架底部的脚轮安装板采用加厚钢板焊接，与主框架形成多点连接，保证满载荷状态下脚轮安装位不会出现变形脱焊问题，适配车间地面常见的轻微不平整工况，推送过程中不会出现明显的卡滞晃动。
