户外作业用便携式电气开关防护盒结构

　　这款便携式开关盒主要面向户外临时作业、小型设备移动供电、检修现场临时配电这类场景设计，解决零散开关元件无统一防护、移动过程中易磕碰损坏、接线端外露存在安全隐患的实际问题。日常在工地临时检修、户外展会临时接电、小型移动设备电控配套这类场景里，零散的开关、接线端子如果直接裸露，很容易被落灰、溅水或者外力磕碰损坏，还可能引发误触触电的风险，这款壳体就是把所有电控开关元件整合在封闭腔体内，同时保留操作开口，兼顾防护性和操作便利性。

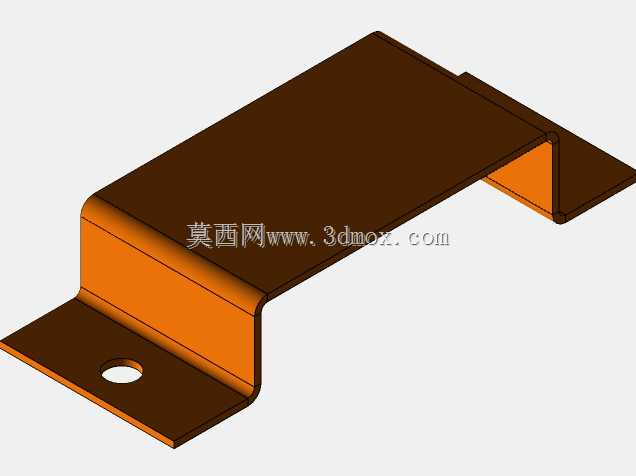

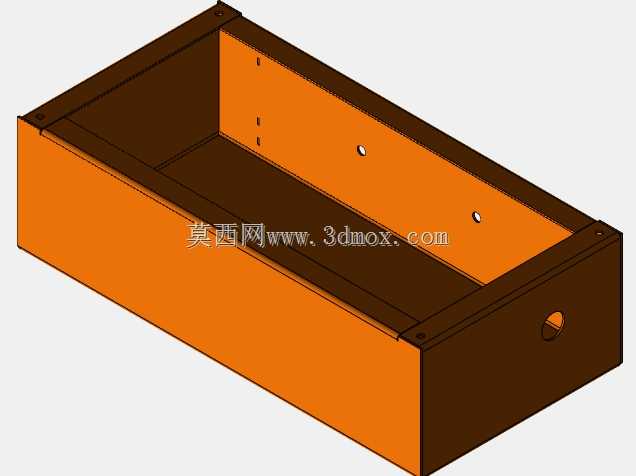

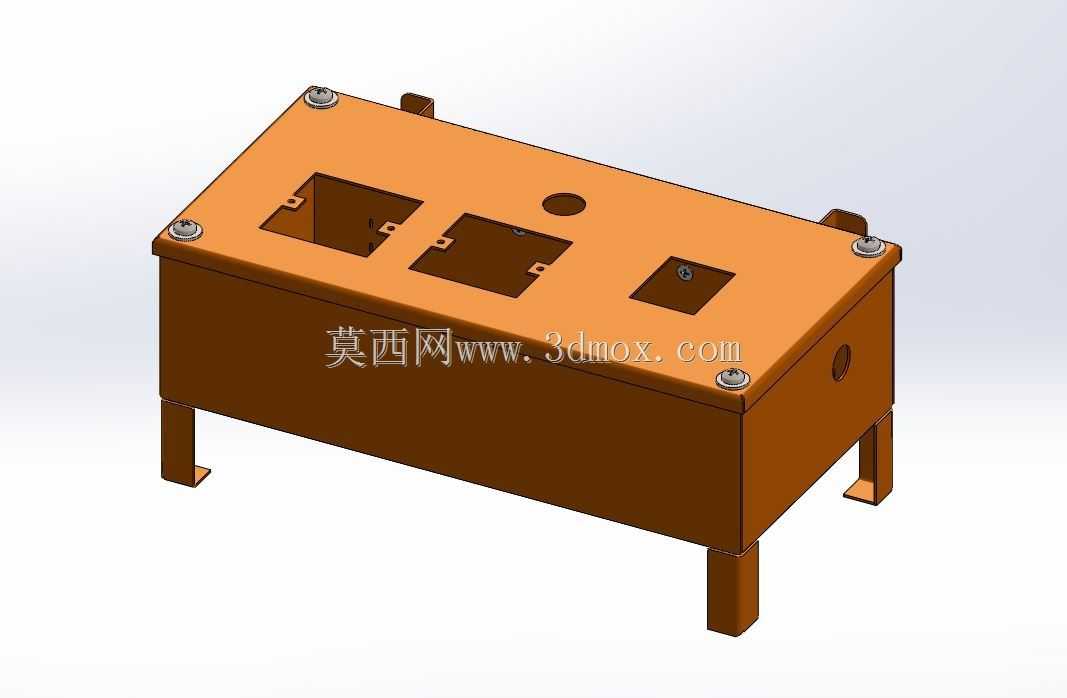

　　从结构设计来看，整体采用长方体盒型结构，底部设置四个带折边的支撑脚，一方面把盒体抬离安装面，避免底面直接接触积水、积尘，另一方面支撑脚的折边预留了安装孔位，既可以临时放置在平面上使用，也可以通过螺栓快速固定在设备机架、墙面或者移动支架上，适配不同的安装场景。盒体侧面预留了穿线孔，用于进出线缆的布设，穿线孔位置可以搭配防水格兰头使用，提升户外使用时的防护等级，避免雨水顺着线缆缝隙进入盒体内部。

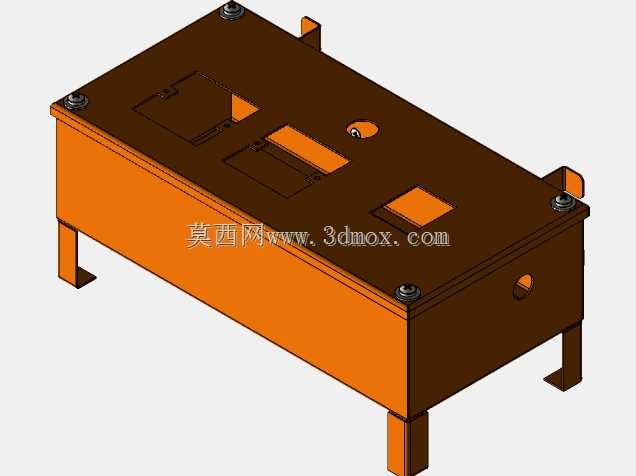

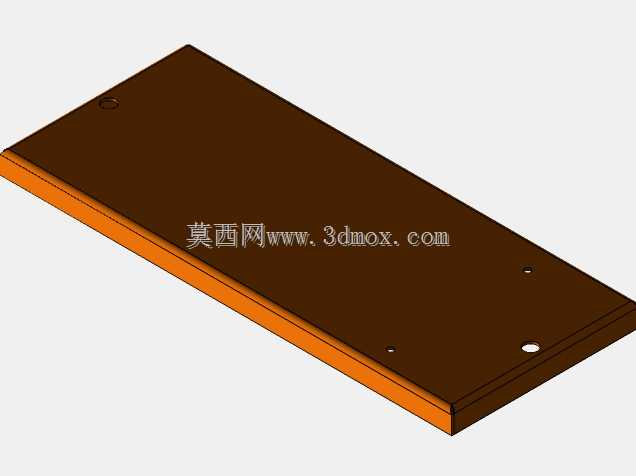

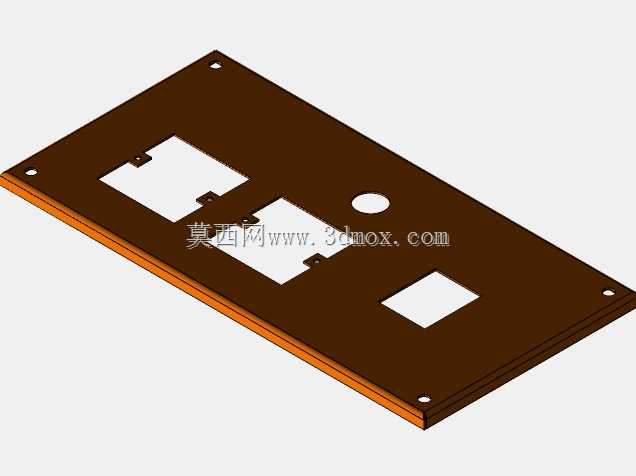

　　盒盖部分采用螺丝紧固的连接方式，四个角布置紧固螺丝，相比卡扣式连接，密封压紧力更均匀，长期使用不会因为卡扣老化出现盒盖松动的问题，同时盒盖和盒体的贴合面可以加装密封胶条，满足防尘防溅的使用需求。盒盖上的开孔根据常用开关元件的尺寸预留，包含不同规格的方形开关安装位、小型指示灯或者按钮的圆形安装位，每个开孔周边都预留了螺丝固定位，不需要现场二次开孔加工，直接把对应规格的开关、按钮卡入开孔后用螺丝固定即可，大幅减少现场装配的工作量。

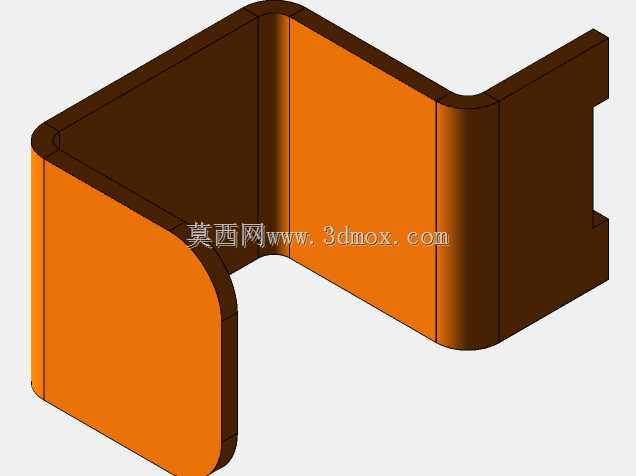

　　设计过程中重点考虑了便携移动的使用需求，盒体两侧设置了一体式的挂耳结构，既可以穿入绑带把开关盒挂在设备侧面或者墙面上，也可以作为手提的受力点，方便作业人员转移位置时拎取，挂耳和盒体采用一体化折弯结构，没有额外的焊接或者连接部件，避免长期拎取出现连接断裂的问题。整体壳体的壁厚根据常用钣金加工参数选取，兼顾结构强度和整体重量，不会因为壁厚过大导致整体过重不便携带，也不会因为壁厚过薄在受到外力挤压时出现变形，挤压内部的开关元件或者接线端子。

　　从安装边界来看，盒体的整体尺寸适配常规小型断路器、按钮开关、转换开关的安装尺寸，内部预留的接线空间可以容纳常规线径的多股铜芯线弯折、接线，不会出现内部空间过于局促导致接线困难、线缆挤压绝缘层的问题。底部支撑脚的高度预留了线缆弯曲的空间，从侧面穿线孔进入的线缆可以在盒体底部和安装面之间的空隙做余量弯折，避免线缆被直接拉扯导致接线端松脱。盒盖上的开孔位置做了错位排布，避免多个开关安装后操作手柄互相干涉，每个操作位之间预留了足够的手指操作空间，戴绝缘手套操作时也不会误碰到相邻的开关。

　　在实际使用中，这款开关盒可以根据使用需求搭配不同的元件，比如接入漏电保护开关、电源指示灯、启停按钮，做成小型的临时配电开关箱，也可以装入设备的控制开关，作为移动设备的外置控制盒，不需要额外定制专用壳体，通用化的开孔设计可以适配多数常用的低压电控元件，减少非标定制壳体的成本和加工周期。壳体的边角做了小圆弧过渡，没有尖锐的钣金棱角，避免搬运、使用过程中划伤作业人员，表面做喷塑处理，具备基础的防锈、耐刮擦能力，适合在工地、车间这类相对复杂的环境下长期使用。
