SMD贴片式轻触按键结构设计

　　做消费类电子结构设计的工程师，对这类5.2x5.2规格的贴片轻触按键肯定不会陌生，从手持测温枪、蓝牙耳机充电仓到工控手持终端、小型家电控制板，但凡需要人机交互做触发输入的紧凑空间场景，几乎都能看到这类元件的身影。不同于插件式轻触开关需要在PCB上预留过孔，这类SMD封装的按键完全适配回流焊工艺，能和板上其他表贴元件一次性完成焊接，大幅缩减SMT产线的工序步骤，也避免了插件引脚过孔占用PCB布线空间的问题，对高密度布板的便携设备来说尤为友好。

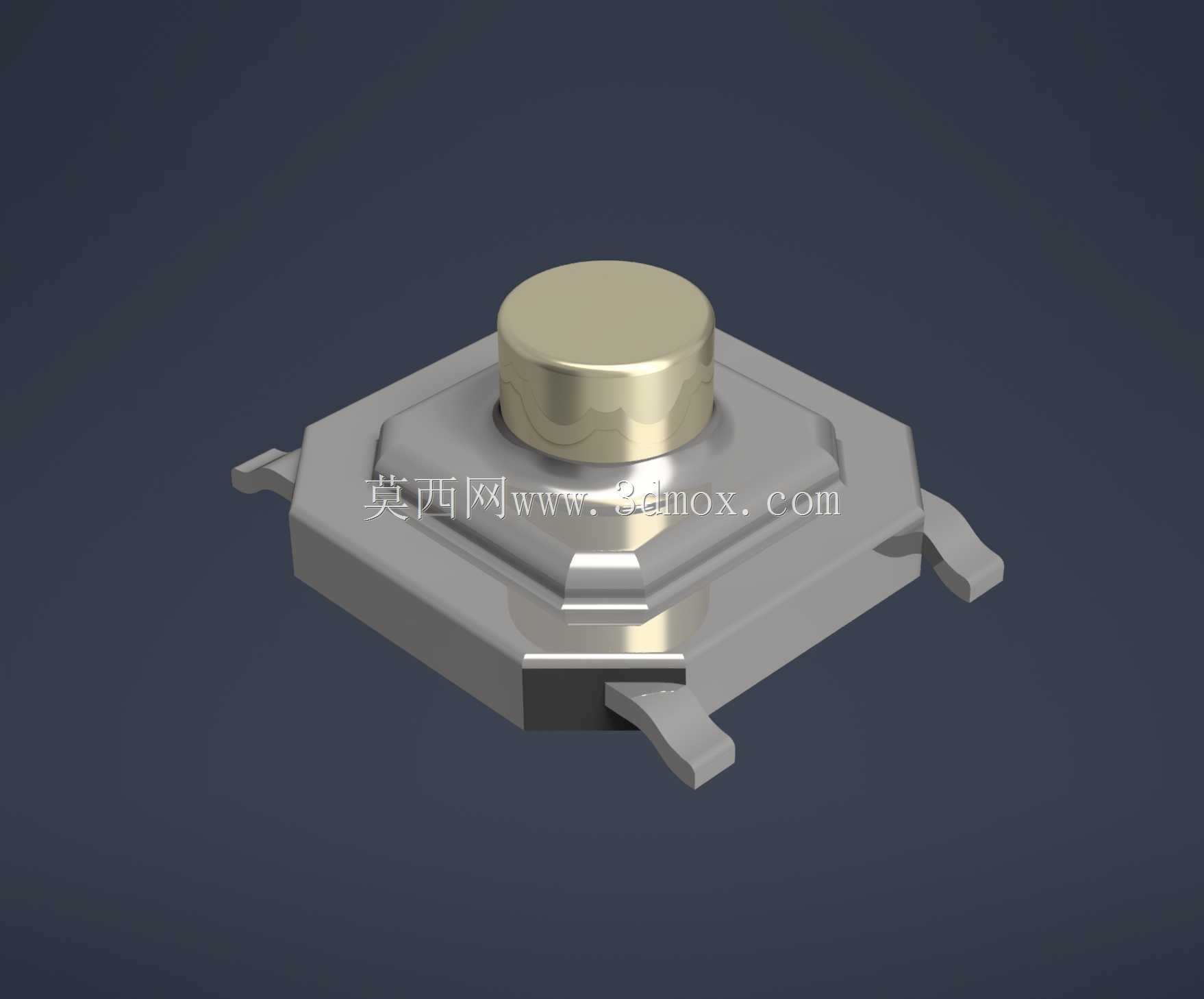

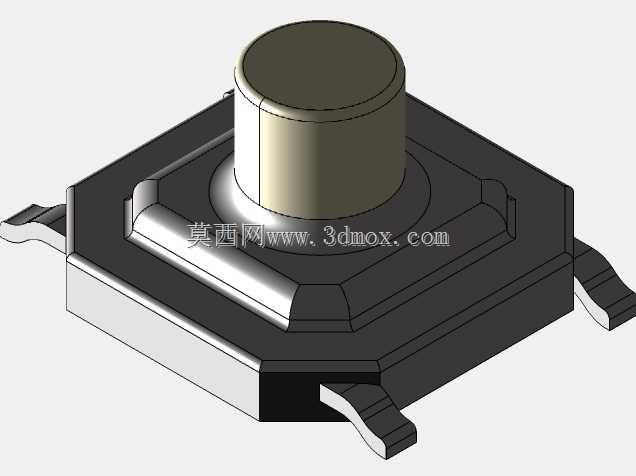

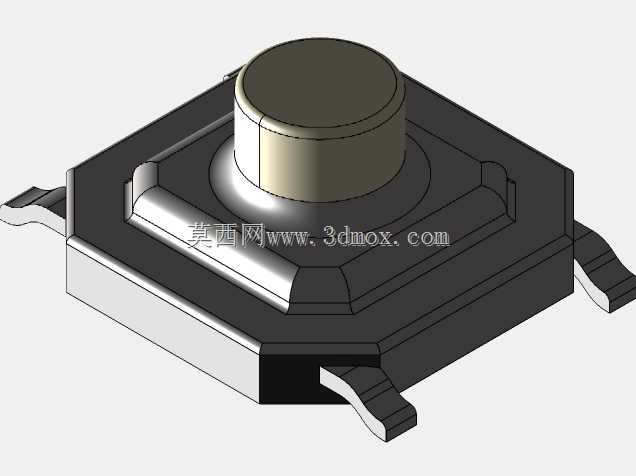

　　这次建模的两款不同高度版本，分别对应不同的结构装配场景：2.5mm总高的版本适合做超薄类设备的侧键或者隐藏式按键，比如卡片式遥控器、薄款智能穿戴外壳，按键帽和外壳表面的间隙可以控制在0.1-0.2mm，既不会出现卡键问题，也能避免间隙过大进灰；3.0mm总高的版本按压行程更长，反馈手感更清晰，多用于设备正面的主功能按键，比如小型检测仪的确认键、蓝牙音箱的功能切换键，用户按压时的段落感更明确，能减少误触概率。

　　从结构设计逻辑来看，这类按键的核心是要平衡按压寿命、手感一致性和焊接可靠性。底座采用耐高温的LCP材质，能承受回流焊阶段的高温不变形，四个引脚向外延伸出焊盘定位边，在PCB封装设计时需要对应预留0.8mm宽度的焊盘，钢网开口厚度控制在0.12mm就能保证焊锡量合适，不会出现连锡或者虚焊问题。中间的金属按键帽采用镀镍工艺，既保证表面耐磨不易氧化，也能和内部的弹片形成稳定的导通接触，内部的圆形弹片是决定手感的核心部件，建模时特意还原了弹片的弧形预压结构，当外部按压力达到160gf左右时，弹片会瞬间下塌接触底部导通点，形成清脆的“咔哒”反馈，松开后弹片自动回弹复位，正常工况下的按压寿命能达到10万次以上，完全满足消费类电子的使用周期要求。

　　做整机结构设计时，这类按键的安装边界需要特别注意：首先是按键周围的PCB区域要预留0.3mm的禁布区，避免周边的贴片电容、电阻和按键本体干涉；其次是外壳的按键导向柱内径要比按键帽直径大0.15mm，导向柱的深度不能超过按键总行程的1/3，否则会出现按压卡滞的问题；如果是做防水结构的设备，还可以在按键帽和外壳之间加装0.2mm厚的硅胶防水膜，不会过多影响按压手感，同时能达到IP65级别的防水要求。另外要注意的是，这类贴片按键的引脚共面度要求控制在0.1mm以内，建模时还原了引脚的微冲压弧度，保证SMT贴装时每个引脚都能和焊盘充分接触，避免批量生产时出现虚焊不良。

　　很多新手工程师在选型时容易忽略按键的按压力度参数，其实不同应用场景要匹配不同力度的弹片：比如戴手套操作的工控设备，要选250gf左右力度的按键，避免手套误触；而随身佩戴的智能设备，选120gf的轻力度版本，按压时更省力，不会因为按压力度过大导致设备移位。这次的模型完整还原了两款不同高度版本的所有结构细节，包括底座的定位凸点、引脚的倒角、按键帽的边缘圆角，不管是做整机结构的干涉检查，还是做产品渲染的效果展示，都能直接调用，不需要再二次调整结构尺寸。
