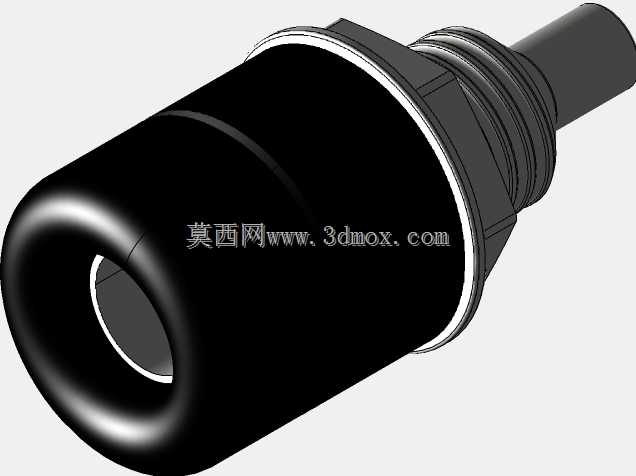

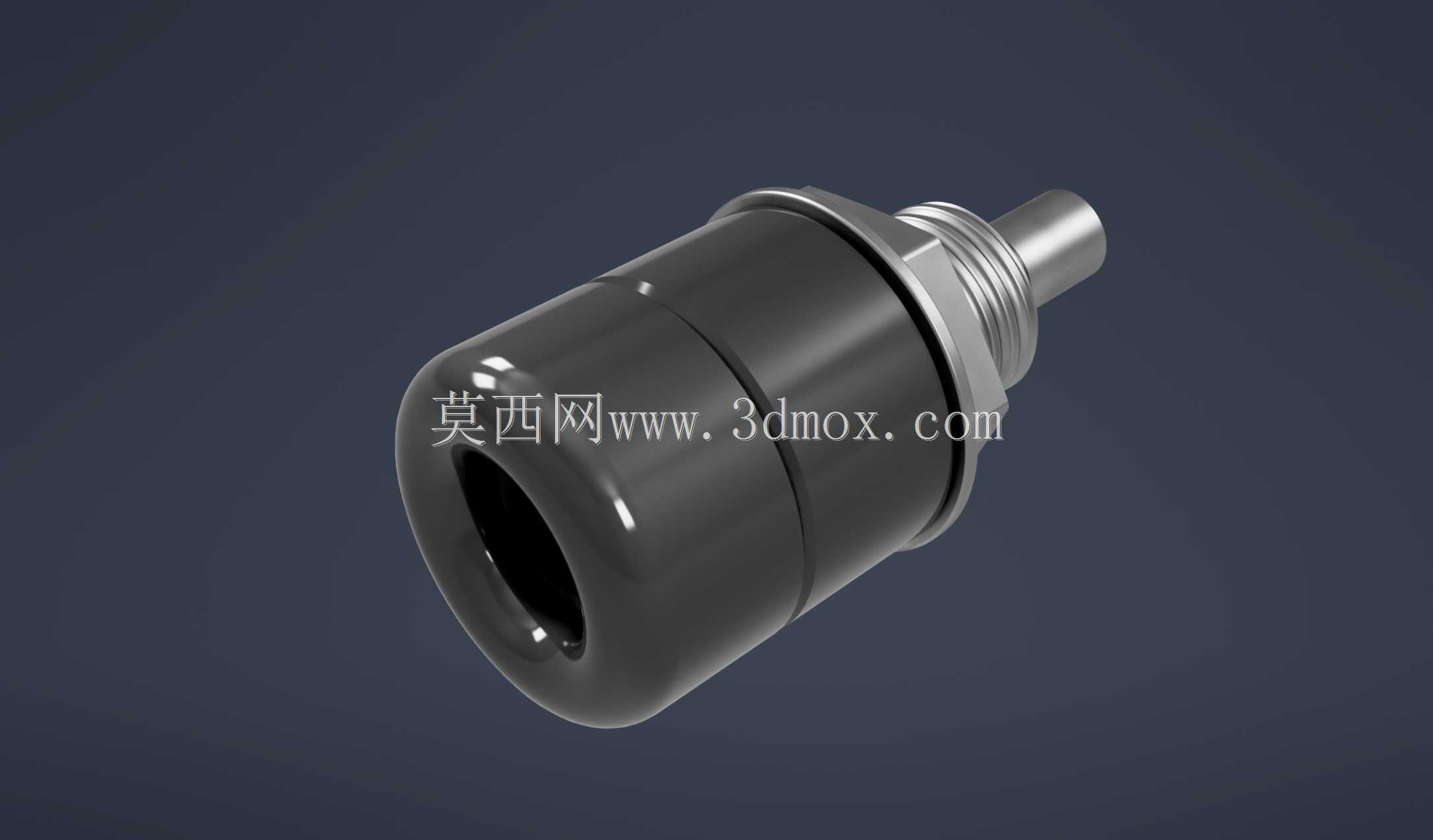

4mm规格香蕉插头插座连接组件结构设计

　　在电子测试设备、实验教学仪器、低压电源配电回路以及小型电气控制柜的接线场景里，这类4mm规格的香蕉插头插座是出现频率极高的快速连接部件，很多工程师在搭建测试回路、做设备临时接线或者设计仪器面板接口时，都会优先选用这类成熟的连接结构，毕竟它的插拔手感、接触可靠性以及防误插设计经过了几十年的行业验证，不需要从零开始做接触结构的验证，能大幅缩短产品的开发周期。

　　从实际使用的角度看，这类接插件的核心功能是实现低压回路的快速通断，单极额定载流能力通常能覆盖10A到32A的常见区间，足够应对实验室直流电源、信号发生器、教学实验台以及小型工控设备的接线需求。和普通的接线端子相比，它不需要拧螺丝、压接冷压端子，只需要将配套的公头直接插入母座就能完成可靠连接，频繁插拔的场景下也不会出现接线松脱、接触电阻变大的问题，很多需要频繁改接线的测试工位，几乎全靠这类接插件提升接线效率。

　　做这个结构的三维建模时，首先要考虑的是接触可靠性的设计细节，母座内部的弹性接触片是整个部件的核心，通常采用铍青铜或者锡磷青铜材料做冲压成型，接触瓣的张开角度、收口弹力都要经过反复校核，既要保证公头插入时的插拔力在合适区间——太松容易接触不良受振动脱落，太紧则会导致插拔费力，长期使用磨损过快。外部的绝缘外壳采用酚醛树脂或者阻燃尼龙材质，建模时要注意外壳的爬电距离设计，相邻安装的插座之间要留够绝缘间隙，避免高压下出现飞弧击穿的问题。

　　安装结构上，这个部件采用的是面板螺纹安装方式，主体外侧带外螺纹和配套的锁紧螺母，安装时只需要在设备面板上开出对应直径的安装孔，将插座从面板正面插入，背面用锁紧螺母拧紧即可固定，不需要额外的固定螺丝，安装效率很高。建模时要严格控制安装螺纹的规格、螺母的压紧面尺寸，还要考虑面板厚度的适配范围，通常这类插座能适配1mm到5mm厚度的面板，覆盖常见的铁皮机柜、塑料仪器外壳、亚克力实验面板的安装需求。伸出面板前端的绝缘帽长度要做控制，避免插拔时手指误碰到带电的金属部分，后端的接线端要预留焊杯或者螺丝接线位，方便用户从背面接入导线，接线位的尺寸要匹配常用的1.5平方到4平方的多股铜芯线，满足载流要求的同时不会出现导线压接不牢的问题。

　　外形设计上，整体采用圆柱形同轴结构，前端的插孔入口做了导向倒角，公头插入时不需要精准对位就能顺着倒角滑入接触腔，盲操作也能顺利完成插拔。外壳表面做了防滑的滚花或者台阶设计，需要拆卸维护时，用手或者简单工具就能拧下外壳，更换内部磨损的接触片，不需要整体报废整个插座，后期维护成本很低。金属外露部分除了接触插针之外，其余结构都做了绝缘包裹，即使在带电状态下操作，也不容易出现触电风险，符合低压电气设备的安全规范要求。

　　很多工程师在选型或者建模时容易忽略的细节是插合后的接触电阻控制，接触片的表面镀层通常采用厚银或者镀金处理，建模时虽然不需要体现镀层厚度，但要在结构设计上保证接触瓣和公头的接触面积足够，至少要有3到4个接触点均匀贴合在公头插针的圆周面上，避免单点接触导致大电流下发热严重。另外还要考虑防转动设计，插座和面板安装的位置要做定位扁位，避免长期插拔过程中插座跟着插头转动，扯松背面的接线。还有尾部的导线防弯折结构，要在接线位置做应力释放槽，避免导线反复弯折后在焊接位置断裂，提升长期使用的可靠性。

　　在不同的应用场景下，这个结构还可以做针对性的调整，比如用在高电压测试场景的版本，会把前端绝缘帽的长度加长，提升爬电距离；用在大电流场景的版本，会把接触片的厚度加厚，插针直径做正公差配合，降低接触电阻；用在经常需要振动的设备上的版本，会在插座内部增加弹簧卡扣结构，插头插入后自动卡紧，不会因为设备振动导致插头脱落。这些细节的调整都要基于基础结构的三维模型做参数化修改，所以一个尺寸准确、结构完整的基础模型，能给后续的衍生设计节省大量的重复建模时间，也能避免因为基础尺寸错误导致后续开模、安装出现匹配问题。
