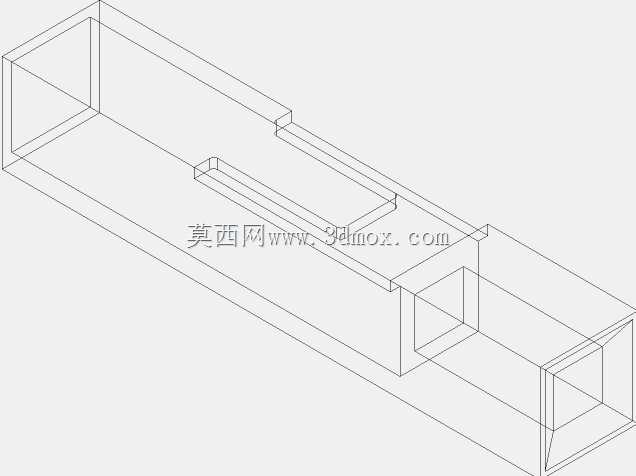

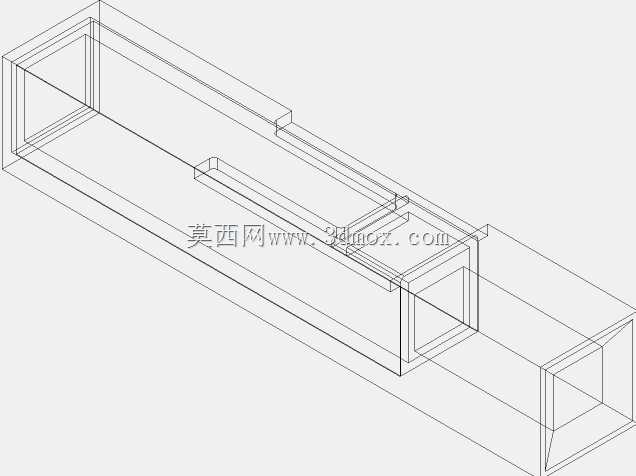

在工业控制、通讯基站、轨道交通车载设备的布线系统中,板对线连接的可靠性直接决定整套设备的运行稳定性,这类场景下的接插件不仅要承担多芯信号与小功率电流的传输任务,还要适配设备内部紧凑的安装空间,避免与周边结构件产生干涉。本次呈现的JWT连接器结构,采用长条形矩形壳体设计,整体为直插式对接结构,壳体主体选用阻燃级工程塑料注塑成型,表面做哑光磨砂处理,既可以降低生产过程中的外观瑕疵率,也能在设备装配、后期运维过程中减少表面划痕的产生,适配工业场景下的粗放操作环境。
从功能设计逻辑来看,这款连接器的对接端采用防呆结构设计,壳体端部设置非对称的定位卡槽,对接时只有公母端定位特征完全匹配才能顺利插入,从根源上避免现场施工时插反针脚导致的线路短路、信号反接问题,降低现场装配的出错概率。壳体中部预留的金属屏蔽片结构,是针对工业场景下电磁干扰问题做的专项设计,当连接器对接完成后,金属屏蔽片会与对接端的金属壳体形成连续的屏蔽腔体,将内部的信号传输触点完全包裹在内,可有效阻隔周边变频器、伺服电机等设备产生的高频电磁干扰,保证弱信号传输的完整性,这一设计在工业物联网终端、信号采集模块这类对信号传输精度要求较高的设备中尤为实用。
安装边界层面,这款连接器的整体外形为规则长方体结构,壳体侧面无突出的卡扣、法兰等额外结构,适配PCB板上的贴片式安装或者面板嵌入式安装两种方式,安装时占用的横向空间极小,可在密集排布的接线端口中并排布置多个同型号连接器,提升设备面板的空间利用率。壳体尾部的进线端采用方形开孔设计,可适配多芯排线或者单芯导线压接后插入,接线端的内部设置多道防脱筋位,当导线与端子压接完成插入壳体后,防脱筋位会卡入端子的限位槽内,即使受到一定程度的拉线外力,端子也不会从壳体中脱出,保证接线的抗拉扯性能,满足设备在振动工况下的连接可靠性要求,比如车载设备、工程机械这类存在持续振动的使用场景,这类防脱结构可以大幅降低接线松脱的故障概率。
结构细节上,连接器的对接插拔力经过匹配设计,单脚插拔力控制在合理区间,既不会因为插拔力过大导致现场装配困难,也不会因为插拔力过小导致连接松脱。壳体的合模线设置在壳体侧面的非外观面,合模错位量控制在较小公差范围内,不会影响对接时的定位精度。内部的触点端子采用铜合金基材,表面做镀锡或者镀金处理,根据传输信号的不同可选择不同镀层,大电流回路选用镀锡端子降低接触电阻,弱信号回路选用镀金端子提升抗氧化性能与接触稳定性,端子的接触端采用弹性悬臂梁结构,多次插拔后仍能保持稳定的接触压力,保证较长的使用寿命。
在实际选型应用中,这类连接器多用于设备内部的板间信号连接、传感器与控制板的接线连接、电源模块与主板的供电连接等场景,相比圆形连接器,矩形结构的空间利用率更高,相同芯数下占用的安装面积更小,适合在设备内部空间紧凑的场景下使用。设计建模过程中,需要重点关注对接端的定位尺寸公差、端子安装槽的位置度公差,这些尺寸直接影响连接器的对接顺畅度与接触可靠性,建模时需要预留合理的脱模斜度,同时考虑注塑生产时的浇口位置,避免浇口痕迹影响连接器的装配与外观。另外,壳体的壁厚设计保持均匀,避免出现壁厚突变导致的注塑缩痕、气泡等缺陷,保证壳体的结构强度与外观质量。针对不同的使用环境,还可以在壳体对接端增加防水密封圈结构,拓展其在户外设备、潮湿工况下的使用场景,不过基础款的结构已经可以满足大部分室内工业设备的连接需求。
