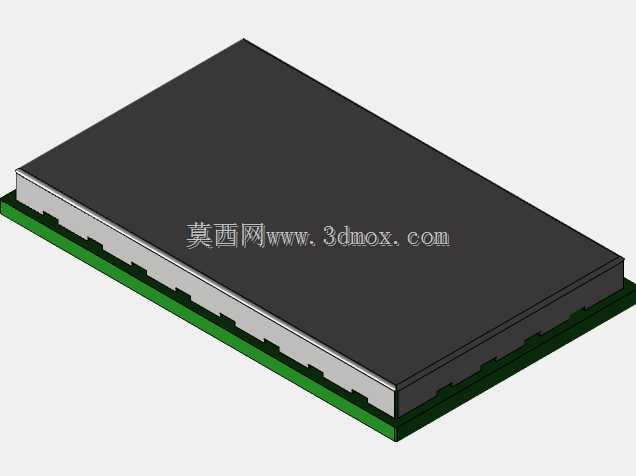

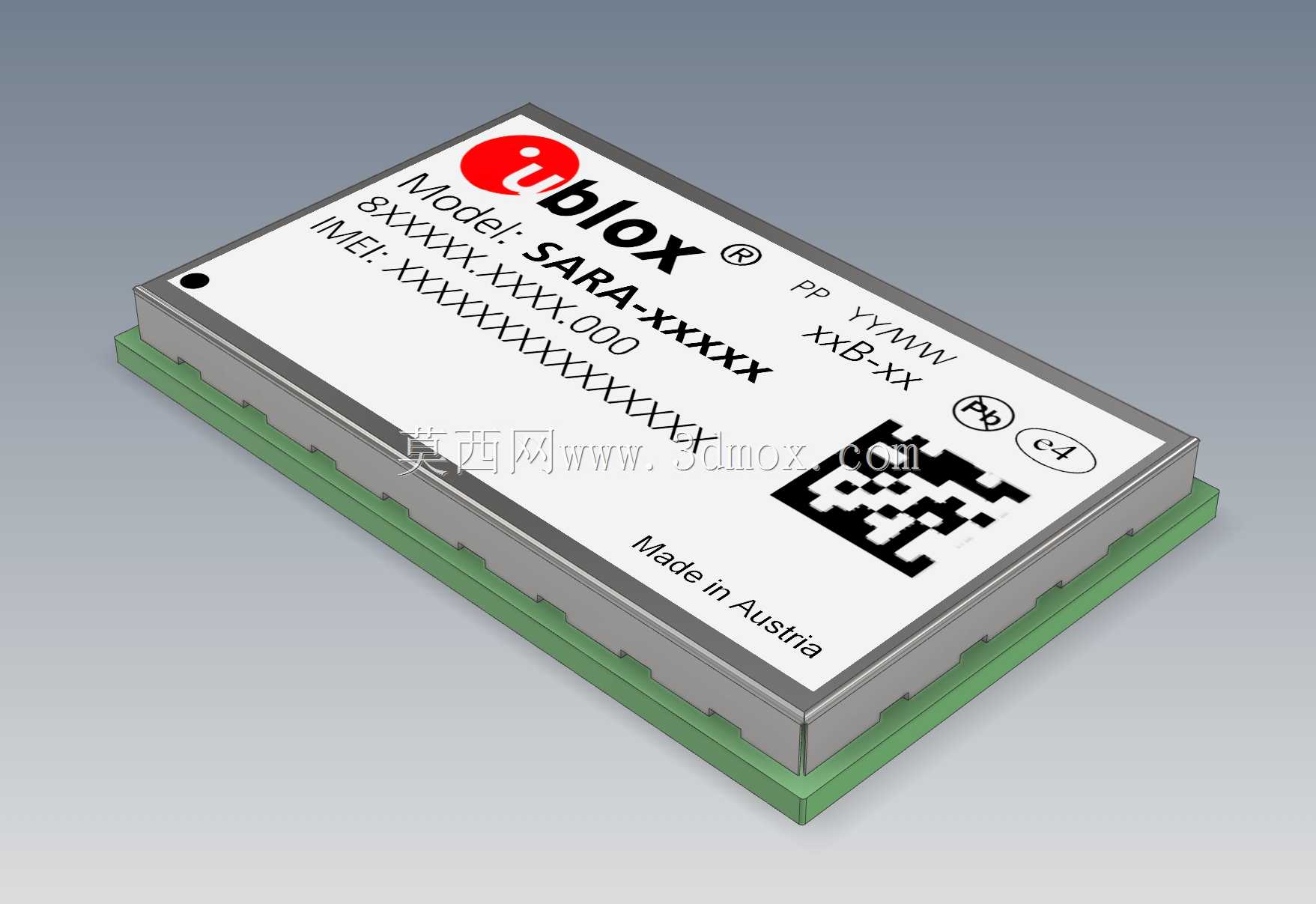

u-blox SARA-R4系列蜂窝通信模块三维结构

　　在物联网终端设备的结构开发流程中，蜂窝通信模块的三维数模是整机布局阶段的核心参考依据，u-blox SARA-R4系列作为面向中速率物联网场景的LTE Cat.1通信方案，其标准化封装结构的精准建模，能够帮助结构工程师在PCB堆叠、壳体设计阶段提前规避安装干涉、信号遮挡等常见问题。这类模块的实际应用覆盖了共享设备终端、工业数据采集网关、车载定位终端、智能表计等多个场景，不同场景下对模块的安装固定方式、外围器件避让空间都有差异化要求，精准的三维结构能够让工程师在选型阶段就确认模块与整机结构的匹配度，减少后期打样验证的迭代次数。从产品功能特性来看，SARA-R4系列模块集成了射频前端、基带处理、电源管理等核心电路，

　　所有外部接口均通过底部焊盘与主板连接，这种LCC封装形式兼顾了焊接可靠性与空间利用率，模块本体的金属屏蔽罩一方面为内部射频电路提供电磁屏蔽，减少外界电磁干扰对通信灵敏度的影响，另一方面也作为散热路径的一部分，将模块工作时产生的热量传导至主板铜皮区域。在建模思路上，这类通信模块的结构还原需要重点关注几个核心维度：首先是本体的外形公差控制，模块的长宽尺寸直接决定了PCB上的预留焊盘范围与周边器件的避让距离，建模时严格按照器件手册的标称尺寸进行绘制，同时考虑到量产模块的塑封与屏蔽罩加工公差，在结构设计时预留合理的装配间隙，避免因器件尺寸偏差导致的装配卡滞。其次是底部焊盘的位置与尺寸精度，焊盘的坐标偏差会直接影响SMT焊接的良率，

　　建模时将每一个焊盘的位置、尺寸、形状都与官方封装手册做对齐，确保导出的封装尺寸能够直接用于PCB设计的结构校验。另外模块表面的标识区域、定位孔位、边角倒角细节也需要完整还原，这些细节在整机装配的视觉检测、工装定位环节都有实际作用。从安装边界来看，这类模块在整机布局时需要在模块上方预留足够的净空区域，不能有金属壳体或者结构件直接覆盖模块的天线辐射区域，避免射频信号被屏蔽导致通信质量下降；模块下方的PCB区域需要避免布置高频信号线、敏感模拟电路，防止模块工作时的电磁干扰影响其他电路的正常运行；模块的焊接区域周边需要预留钢网开窗、返修操作的空间，方便后期生产过程中的维修更换。在实际的结构设计工作中，很多工程师容易忽略模块的高度方向尺寸，

　　SARA-R4系列模块的整体高度包含底部焊盘的焊接厚度，建模时将焊锡层的厚度也纳入整体高度计算，确保壳体与模块表面之间预留足够的安全距离，避免壳体压到模块表面的屏蔽罩导致短路或者器件损坏。另外模块侧边的邮票孔焊接区域，建模时也还原了孔位的深度与金属化区域的范围，方便结构工程师评估侧边焊接的可靠性，以及是否需要在模块周边增加固定点来提升抗振动性能，尤其是在车载、工业设备这类高振动应用场景下，模块的固定方式直接决定了整机的长期运行可靠性。这类通信模块的三维结构建模，不需要还原内部的电路细节，重点是把外部的装配接口、尺寸边界、安装要求准确呈现，让结构、硬件、工艺不同岗位的工程师都能通过数模获取需要的设计信息，在产品开发的早期阶段就完成跨岗位的设计对齐，减少后续不同专业之间的设计冲突。比如硬件工程师可以通过数模确认模块与周边连接器、SIM卡座的位置关系，工艺工程师可以通过数模评估SMT生产时的器件排布是否符合产线的加工要求，测试工程师可以通过数模设计对应的测试工装，确保模块在生产测试环节能够可靠连接。
