蓝牙4.0无线通讯模块结构设计方案

　　在嵌入式无线数据传输场景里，这类蓝牙通讯模块的选型与结构适配，是很多智能硬件开发环节里绕不开的细节。不同于板载直焊的大尺寸通讯板卡，这类贴片式蓝牙4.0模块的设计逻辑，始终围绕小空间集成、低功耗运行、稳定射频性能三个核心方向展开，从PCB布局到焊盘定义，每一处细节都要兼顾生产焊接的便利性与实际运行的可靠性。

　　从实际应用场景来看，这类模块广泛适配在可穿戴健康设备、小型智能家居传感器、工业手持数据采集终端、低功耗物联网节点这类对安装空间有严格限制的设备里。比如在便携式心率监测手环里，模块需要塞进宽度不足15mm的腕带腔体中，同时还要保证和手机的蓝牙连接不会因为人体遮挡出现频繁断连；在工业无线温湿度传感器节点里，模块要在-20℃到60℃的宽温环境下稳定运行，焊盘的抗疲劳设计、PCB基材的耐温选型都要提前纳入设计考量，避免长期温变后出现焊盘脱落、射频参数漂移的问题。

　　从功能特性层面看，蓝牙4.0版本的低功耗特性是这类模块的核心优势，相比传统2.1版本蓝牙，它在待机状态下的电流可以控制在微安级别，用纽扣电池供电就能实现数月甚至一年以上的连续运行，这也是很多电池供电的无线设备优先选用该版本模块的核心原因。模块板载的射频匹配电路、电源滤波电路都做了集成化设计，用户不需要额外搭建复杂的外围射频电路，只需要在底板上预留对应引脚的焊盘，做好电源退耦和天线净空区设计，就能快速完成无线通讯功能的集成，大幅缩短硬件开发的周期。

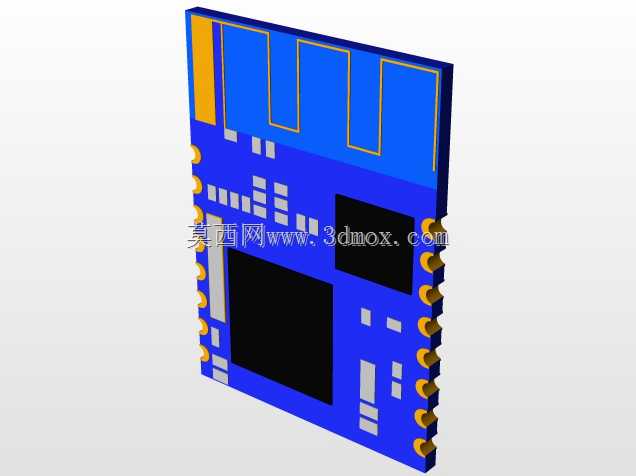

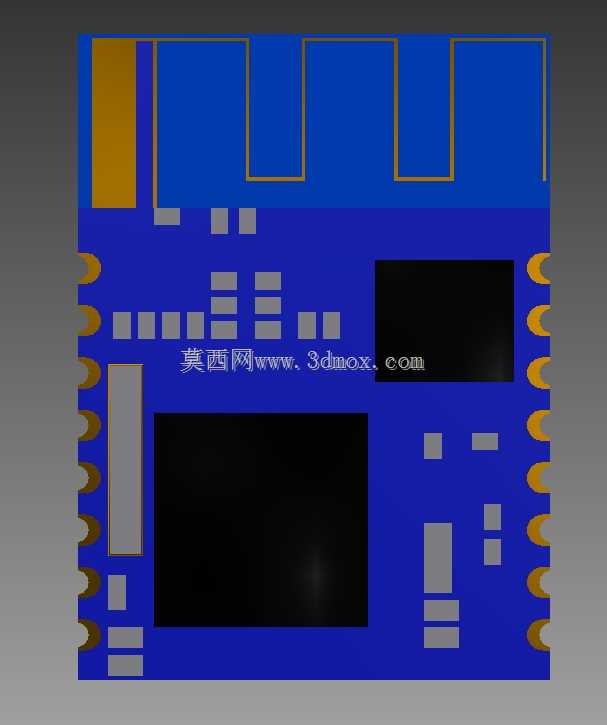

　　设计思路上，这类模块采用半孔邮票孔的封装形式，边缘的焊盘均匀分布在模块两侧，既可以支持SMT贴片批量生产，也能满足小批量打样时手工焊接的需求。PCB布局时将射频天线区域布置在模块的顶端，做了完整的净空处理，避免板上的金属元件、敷铜对射频信号造成屏蔽；电源入口处布置了不同容值的滤波电容，分别滤除高频和低频的电源纹波，保证射频芯片工作时的电源稳定性；主芯片和存储芯片布置在PCB板的中间区域，周围预留了足够的敷铜接地过孔，既可以提升散热能力，也能增强板卡的抗电磁干扰性能。

　　外形尺寸与安装边界方面，这类模块的长宽尺寸通常控制在20mm*15mm以内，厚度不超过2mm，属于典型的小尺寸表贴元件。在做底板设计时，需要在模块对应的安装区域预留同等大小的禁布区，除了对应的连接焊盘之外，模块投影区域下方不要布置其他高度超过1mm的元件，避免焊接时出现元件干涉；天线对应的区域要预留至少3mm的净空区，净空区内不要走高速信号线、不要敷铜、不要布置金属结构件，否则会直接影响天线的辐射效率，导致通讯距离缩短、连接稳定性下降。焊盘的宽度设计为1.2mm，相邻焊盘的间距保持在1mm，既可以保证焊接的可靠性，也能避免波峰焊或者回流焊时出现相邻焊盘连锡的问题。

　　很多结构工程师在做整机集成时容易忽略天线区域的结构避让，比如在模块天线上方布置金属电池仓、金属屏蔽罩，最后导致整机的蓝牙通讯距离达不到设计要求，不得不反复修改结构模具，造成不必要的成本浪费。实际上在设计初期就把模块的安装位置、天线净空要求同步给结构设计人员，在结构件对应的天线区域采用非金属材质，就能很好地规避这类问题。另外模块的邮票孔焊盘在做PCB封装设计时，要适当加长焊盘的外延长度，提升焊接的附着力，避免设备在跌落、振动场景下出现焊盘虚焊、模块脱落的问题，尤其是在工业类手持设备、运动类可穿戴设备这类有跌落可靠性要求的场景里，焊盘的可靠性设计会直接影响整机的使用寿命。
