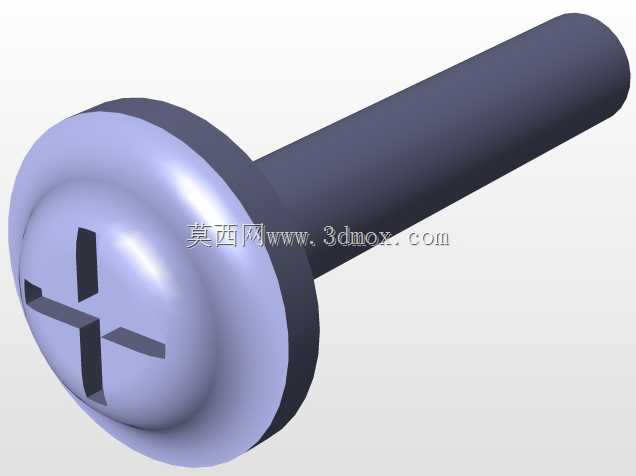

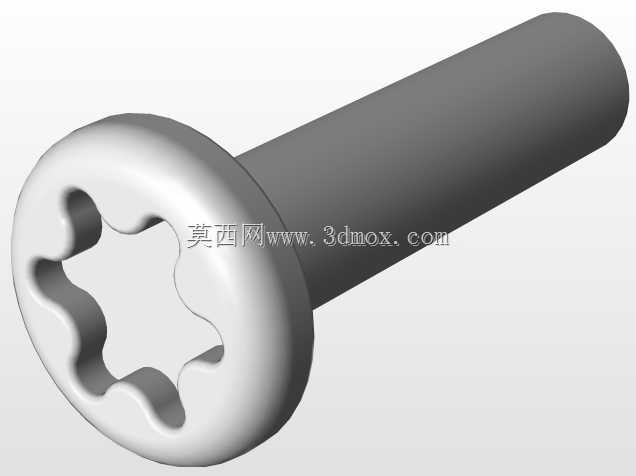

十字槽盘头带垫螺钉标准件结构设计

　　日常做设备结构装配时，这类带法兰垫的十字槽盘头螺钉是装配工位上消耗最快的连接件之一，小到消费电子外壳拼合，大到低压电气柜内部元件固定、小型输送线护板安装，都能见到它的应用场景。和普通盘头螺钉不同，这个结构在螺钉头部下方集成了一体式法兰垫片，装配时不需要额外搭配平垫，能减少现场装配的零件清点工作量，尤其适合流水线批量装配的场景，能有效降低漏装垫片的装配失误率。

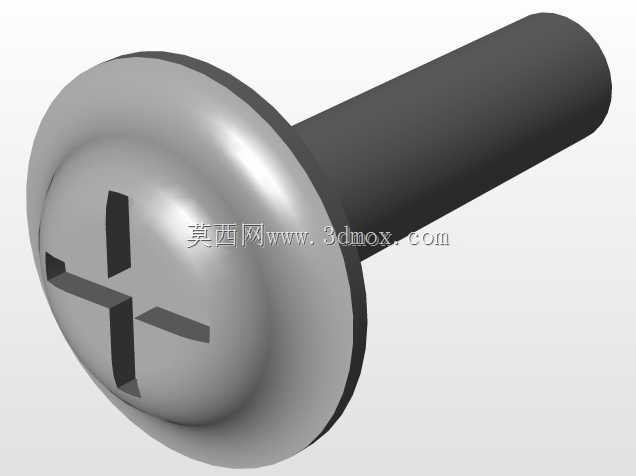

　　从结构设计逻辑来看，头部的十字槽适配常规PH2规格的十字螺丝刀，无论是手动螺丝刀还是电动起子都能直接适配，槽深做了合理控制，既不会因为槽太浅导致拧动时容易滑牙，也不会因为槽深过大削弱头部的结构强度。盘头的头部圆弧过渡做了优化，没有尖锐的棱角，装配后外露的头部不会划伤操作人员，也不会勾挂设备周边的管线、线束，在设备内部走线密集的区域使用时，能减少线缆外皮被刮破的风险。下方集成的法兰垫外径比普通盘头直径大出近一倍，和被连接件接触时能有效分散锁紧压力，对于铝板、塑料板这类硬度较低的被连接件，能避免锁紧时头部压溃板材表面，也能在一定程度上起到防松的作用，在有小幅振动的设备工况下，比无垫的盘头螺钉防松表现更好。

　　杆部采用全螺纹设计，螺纹规格适配常用的公制粗牙螺纹，螺纹收尾处做了合理的退刀结构，不会出现螺纹收尾毛刺影响装配的问题，杆部末端的倒角做了标准的导入角设计，对准螺纹孔时不需要刻意调整角度就能顺利旋入，能提升现场装配的效率。安装边界方面，这类螺钉的法兰垫外径决定了安装时需要预留的沉孔或者过孔尺寸，设计安装孔时，过孔直径要比螺杆大0.2-0.5mm，同时要预留出法兰垫的接触平面，平面的平面度要控制在合理范围内，避免法兰垫贴合不平整导致锁紧力不均。锁紧扭矩需要根据被连接件的材质调整，锁紧时螺丝刀要和螺钉轴线保持同轴，避免偏斜导致十字槽边缘崩损，在经常需要拆卸维护的部位，这类螺钉的十字槽耐用性比一字槽更好，多次拆装也不容易出现槽口变形的问题。

　　在做三维建模时，这个螺钉的结构细节做了完整还原，头部的圆弧曲面、法兰垫和头部的过渡圆角、十字槽的拔模角度、螺纹的牙型都按照实际加工标准做了处理，导入装配体时不需要额外调整就能直接和对应的螺纹孔完成装配配合，做设备整体装配干涉检查时，能准确模拟出螺钉头部和周边零件的间隙，避免实际装配时出现头部和周边零件干涉、无法锁紧的问题。对于做小型设备结构设计的工程师来说，这类标准件的准确建模能减少装配验证阶段的问题，不需要反复调整安装位的尺寸，能缩短整体的设计迭代周期。
