JST GH系列6位线对板连接器结构

　　在消费电子、工业控制板卡、小型智能设备的板级互联场景里，这类卧式贴片连接器的选用率一直很高，尤其是小间距的GH系列，因为带锁扣防脱的结构，比普通PH系列连接器在有轻微振动的使用场景下可靠性高不少。做板卡结构设计的时候，首先要卡准的就是安装边界，这个6位的连接器本体采用白色耐高温工程塑料注塑成型，整体是低矮的卧式布局，贴装在PCB表面之后不会占用过多垂直方向的空间，适合对设备厚度有严格要求的紧凑型产品内部使用。

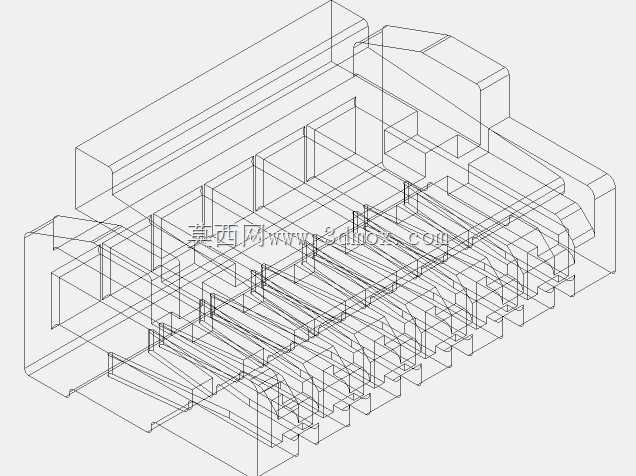

　　从功能设计上看，本体两侧带有的楔形锁止结构是核心设计点，和配套的胶壳对插之后，锁扣会卡在胶壳对应的卡槽内，不会因为设备运输、使用过程中的小幅振动出现接插件松脱、接触不良的问题，这一点在手持类设备、车载外围小模块的互联设计里尤为重要，很多早期板卡设计用无锁的接插件，售后返修里近三成的故障都是接插件松脱导致的信号中断。引脚端采用的是标准的贴片焊盘布局，6个接线位沿本体长度方向等距排布，间距符合GH系列的通用规范，焊盘的伸出长度做了优化，过回流焊的时候不会出现本体偏移、立碑的焊接缺陷，结构建模的时候特意把焊盘位置的定位凸台做了还原，这个小凸台是贴装的时候卡在PCB对应的定位孔里做预固定的，很多新手建模的时候容易漏掉这个特征，导致导出的结构和实际器件有偏差，做干涉检查的时候就会出问题。

　　实际选型使用的时候，要注意这个连接器的进线方向是平行于PCB板面的，布线的时候要给线束留出足够的弯曲半径，不能在接插件根部把线折成死弯，不然长期使用会出现线芯断裂的问题。本体两侧的挡墙结构一方面是加固插合时的导向，另一方面是防止插歪的时候把插针顶弯，对插的时候顺着导向槽推入，听到锁扣卡合的脆响就说明安装到位了，拆卸的时候需要按住锁扣再拔出，不能硬扯线束，不然会把锁扣掰断或者把线扯脱。

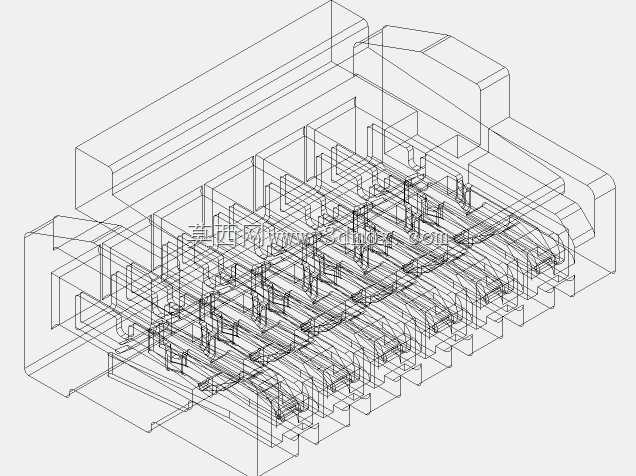

　　建模的时候还原了所有的安装干涉特征，包括本体底部和PCB接触的平面度基准、两侧锁扣的拔模斜度、插针位置的避让槽，这些细节在做整机结构装配检查的时候非常关键，很多时候结构干涉就出在这些容易被忽略的小特征上，比如如果没考虑到锁扣凸起的高度，在连接器正上方布置其他元器件的时候，就会和对插后的胶壳产生空间冲突，导致后期改板增加成本。另外这个连接器的塑料本体壁厚是均匀设计的，符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩痕、变形问题，实际量产的器件尺寸一致性很好，适合大批量SMT贴装生产，不会因为器件尺寸公差大导致贴装抛料率高的问题。

　　在不同的应用场景里，这个6位的连接器常用来做板卡之间的信号传输、小电流供电的互联，比如小型传感器的信号输出接线、控制面板和主板之间的连接线、小型电机的供电接线，因为接触电阻小、锁止可靠，在工业类小型控制模块里的应用非常广泛。设计选型的时候还要注意，配套的端子要和线径匹配，压接的时候要保证端子和导线的压接强度，插入胶壳之后要确认端子到位，不会出现退针的问题，和本体对插之前要检查胶壳内的端子有没有歪斜，避免硬插把本体里的接触件顶坏。
