三引脚直插式排针接插件结构设计

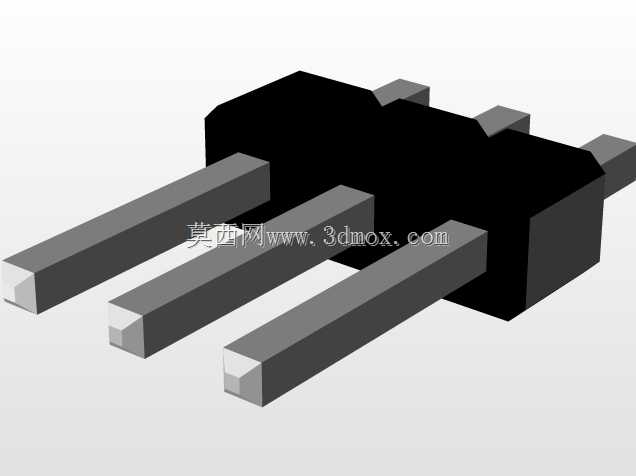

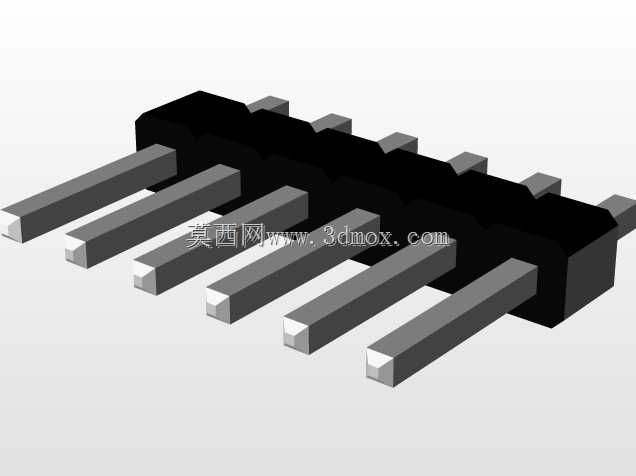

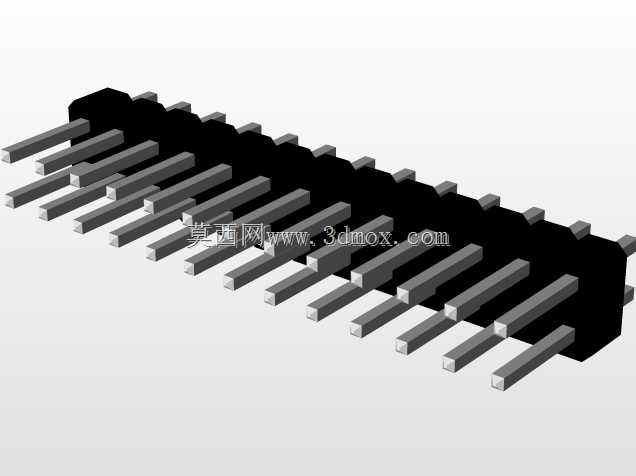

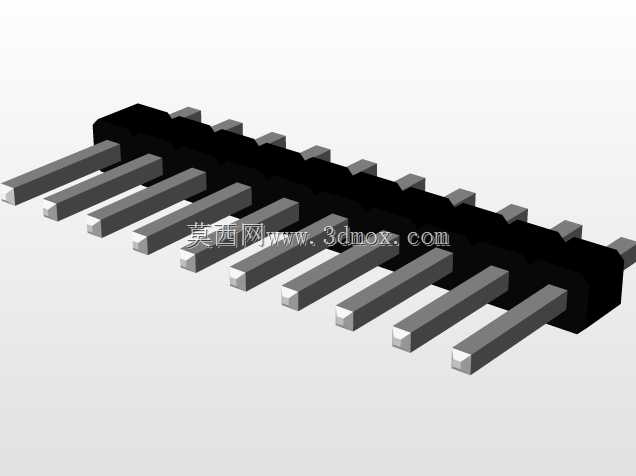

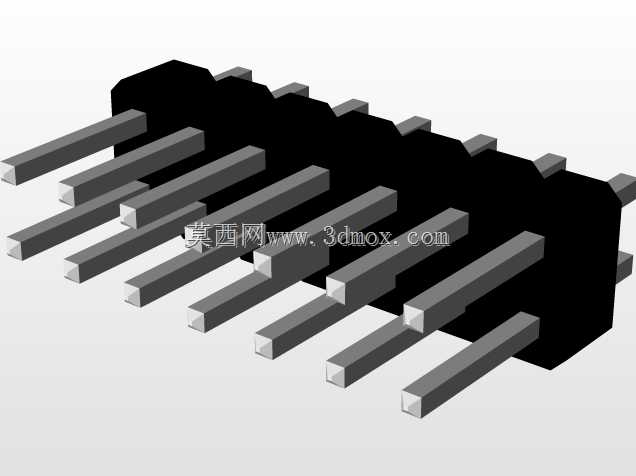

　　这款三引脚直插接插件的设计，最初是针对小功率控制板卡内部板对板、板对线的信号连接场景做的优化，日常在工控IO扩展板、小型家电控制模组、学生实验电路板上都能见到这类结构的身影，核心作用是实现不同电路模块之间的可拆卸信号连通，避免焊接固定带来的后期维护拆换难题。从实际使用场景来看，这类接插件往往需要承受多次插拔的机械应力，同时还要保证引脚接触的导通稳定性，因此在结构设计阶段，首先确定了单排三引脚的排布形式，三个金属插针采用等间距平行排布，插针截面选用矩形结构，相比圆形插针，矩形截面在插接时能提供更大的接触面积，同时抗弯折能力更强，在自动化插件机上料过程中不容易出现引脚变形的问题。插针的基座部分采用黑色绝缘塑封结构，

　　塑封体将三个插针的尾部完全包裹固定，每个插针在塑封体内部都做了局部凸台卡位设计，防止插拔过程中插针出现轴向窜动，避免引脚移位导致的接触不良甚至电路短路问题。塑封体的外形做了边角圆弧过渡处理，一方面是减少注塑成型时的应力集中，降低塑壳开裂的风险，另一方面在人工插接操作时，圆滑的边角不会划伤操作人员的手部，适配生产线手工装配的作业需求。从安装边界来看，三个插针的伸出长度经过实际装配验证，伸出塑封体的长度刚好匹配常规2mm厚度PCB板的透焊要求，插针穿过PCB焊盘后露出的长度满足波峰焊的吃锡要求，既不会因为引脚过长导致焊锡爬升过高影响相邻焊点，也不会因为引脚过短导致焊锡浸润不足出现虚焊。插针之间的中心间距严格按照通用接插件的标准节距设计，

　　能够和市面上主流的同规格排母实现完全互配，不需要单独开发适配的母座，降低了终端产品的物料采购成本。塑封体的整体宽度和厚度都控制在最小合理范围，在板卡布局时不会占用过多的PCB板面空间，适合高密度布板的小型化控制电路使用。在设计细节上，每个插针的插接端都做了小尺寸的倒角导向结构，插接时不需要完全精准对位就能顺利插入母座，降低了现场装配的对位难度，即使是没有经验的作业人员也能快速完成插接操作。塑封体选用的绝缘材料具备足够的介电强度，能够满足相邻引脚之间的绝缘耐压要求，在常规低压直流信号传输场景下不会出现击穿漏电的问题，同时材料的耐温特性匹配波峰焊的瞬时高温，过炉时不会出现塑壳变形、引脚移位的问题。考虑到实际使用中可能存在的侧向受力场景，

　　插针和塑封体的结合部位做了局部加厚包裹，当插针受到侧向弯折力时，塑封体能够给插针根部提供足够的支撑力，减少引脚从根部断裂的概率，提升接插件的整体使用寿命。另外，塑封体顶部的三个定位凸台，是为了适配自动化装配时的吸盘取料结构设计，凸台的平面度控制在合理公差范围内，自动化贴装设备的吸盘能够稳定吸附整个接插件，不会出现吸料偏斜、掉料的问题，适配SMT或者通孔回流焊的自动化生产线装配要求，不需要额外增加人工补装的工序。从实际使用反馈来看，这种三引脚结构的接插件，在小电流信号传输场景下的接触可靠性表现稳定，多次插拔后的接触电阻变化量控制在合理范围内，不会因为长期使用出现信号传输中断的问题，同时整体结构简单，模具开模成本低，适合大批量生产制造，能够有效控制终端产品的物料成本。
