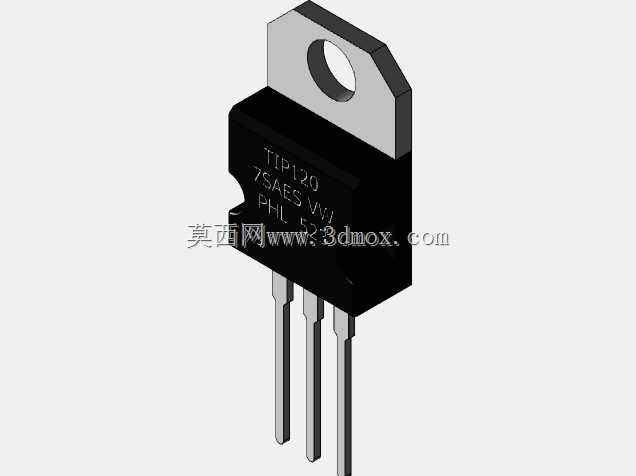

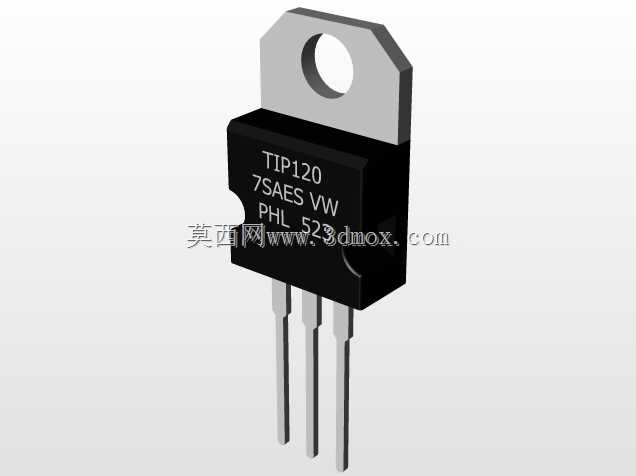

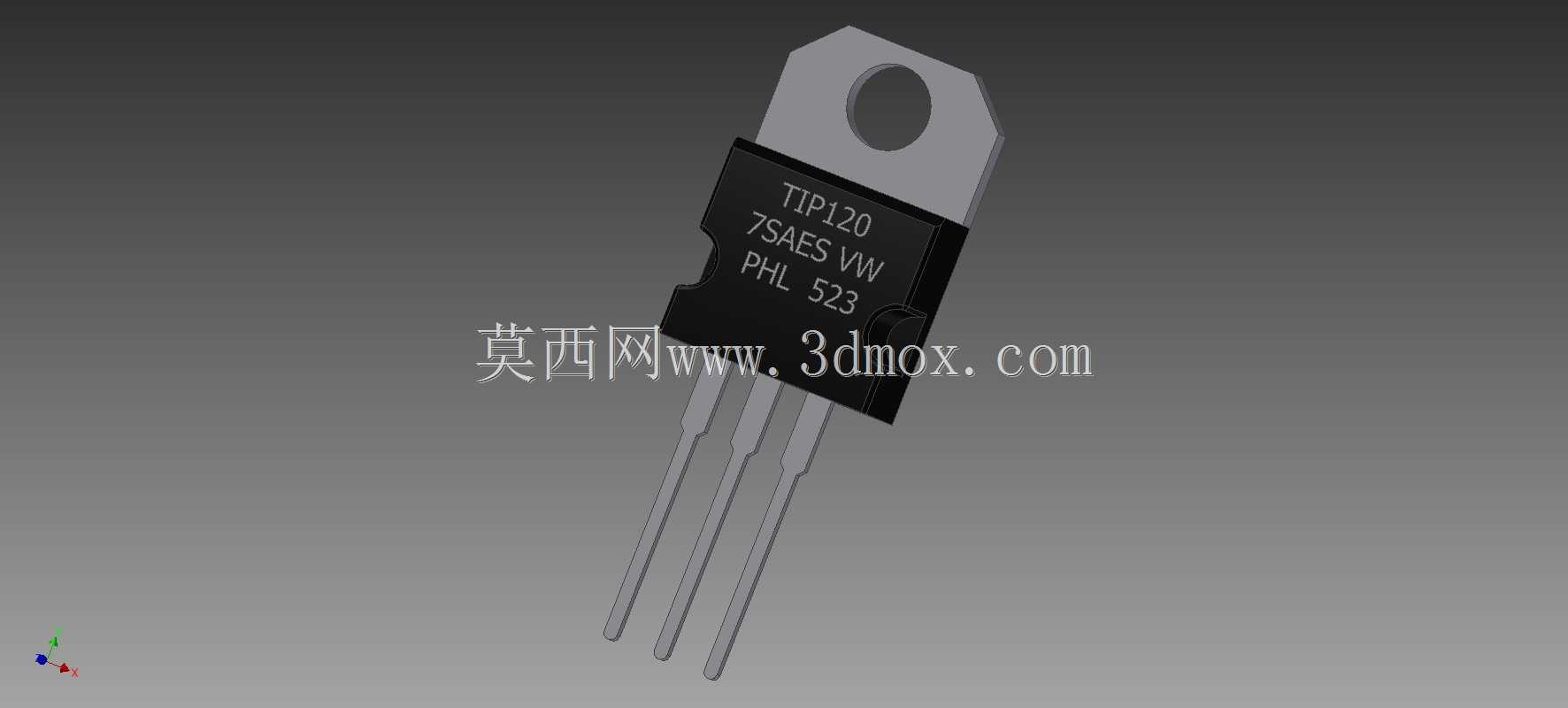

TIP120达林顿功率三极管三维结构模型

　　做工业控制板卡、小型驱动装置的结构设计时，功率三极管的占位与安装匹配是很容易被忽略的细节，不少刚入行的工程师在做PCB布局、外壳开孔、散热片匹配时，往往只参考 datasheet 上的平面尺寸，忽略了器件本体的立体公差、引脚成型角度、安装孔位的实际对位偏差，最后打样回来要么器件顶到外壳内壁，要么螺丝锁固时引脚受力弯折，甚至出现散热片和塑封本体干涉的问题，这个TIP120达林顿管的三维模型，就是针对这类选型装配痛点做的1:1实物还原。

　　从实际应用场景来看，TIP120这类NPN型达林顿功率管，常用在小型直流电机驱动、继电器线圈驱动、LED大功率阵列驱动、低压开关电源的功率开关回路里，覆盖了从小型自动化设备的IO扩展板、学生竞赛用的智能小车驱动板，到工业现场的小型信号放大模组、家电控制板的功率输出级等多个场景，这类器件因为要通过数安培的持续电流，工作时本体发热明显，绝大多数应用场景都需要额外搭配散热片安装，这就对器件的三维尺寸精度提出了很高要求——如果模型的塑封本体厚度做薄了0.5mm，实际装配时散热片的压合压力就会不足，导热硅脂的接触热阻上升，长时间满负载工作时器件结温会超出安全阈值，轻则触发过温保护导致设备停机，重则器件热击穿烧毁周边电路。

　　这个模型在设计时完全还原了TO-220封装的全部结构细节：顶部的金属安装片厚度、中间的定位圆孔直径、塑封本体上的标识刻印位置、三根直插引脚的线径与引脚间距、引脚伸出塑封本体的长度都和实物完全对齐，甚至连金属安装片和塑封本体之间的台阶差都做了还原，不会出现很多通用封装模型那种把金属片和塑封做平的低级错误。做结构干涉检查时，你可以直接把这个模型导入装配体，模拟散热片安装、PCB插装、外壳避让的全流程：比如引脚伸出PCB背面的长度是否会碰到外壳的加强筋，安装螺丝的头部是否会和周边的电容、接插件产生空间冲突，散热片的鳍片方向是否会和设备内部的风道走向匹配，这些细节如果只靠二维图纸核对，很容易出现视觉盲区，三维模型的立体检查能把这类装配问题提前在设计阶段排除。

　　从设计思路上来说，这个模型没有做多余的简化，也没有过度渲染无关的细节：塑封本体的拔模斜度、金属安装片的边角倒角、引脚端部的轻微成型圆角都做了符合实物的还原，但没有刻意做微观的表面纹理刻画，既保证了装配检查时的尺寸准确性，也不会因为模型面数过多导致大装配体旋转卡顿。做PCB封装的3D匹配时，你可以直接对齐三个引脚的焊盘位置，检查引脚和焊盘的对位偏差，确认波峰焊时引脚的吃锡长度是否符合工艺要求，避免出现引脚伸出焊盘过长导致连锡、或者插入深度不够导致焊接强度不足的问题。

　　在安装边界的还原上，模型严格按照器件的最大实体尺寸做了公差预留：塑封本体的宽度、高度、厚度都取了器件规格书里的上限公差值，金属安装片的安装孔位置也按照实物的最大偏移量做了补偿，你在做散热片安装孔位设计、外壳避让槽设计时，直接按照这个模型的外轮廓留0.2mm的装配间隙即可，不需要额外再放尺寸余量，能有效缩小设备的内部空间占用，让整体结构更紧凑。很多工程师之前用通用TO-220模型做设计时，经常遇到不同厂家的TIP120本体长度有细微差异，导致散热片安装孔位对不上的问题，这个模型参考了市面主流ST品牌TIP120的实际测绘尺寸，适配绝大多数量产器件的安装尺寸，不用反复调整安装位的坐标。

　　另外在做设备的热仿真分析时，这个模型的本体材质划分也做了对应区分：金属安装片部分设置为导热金属材质，塑封部分设置为环氧树脂材质，引脚部分设置为铜质镀锡材质，你可以直接给模型赋予对应的热导率参数，模拟器件满负载工作时的热量传导路径，评估散热片的选型是否合理，风道设计是否能把热量及时带出设备内部，不用再重新拆分模型的材质区域，能节省不少仿真前处理的时间。对于做教学演示、三维装配动画的场景，这个模型的结构分层也很清晰，可以单独拆分出金属片、塑封本体、引脚三个部分，做器件拆解、安装流程的演示动画时，不需要额外对模型做切分处理。
