康科特拉14芯线对板连接器结构件

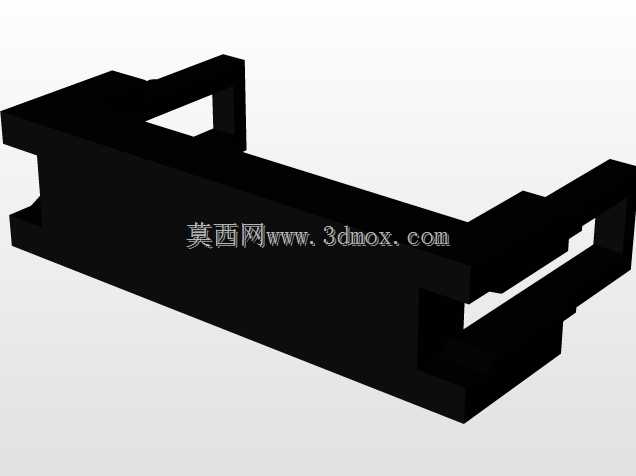

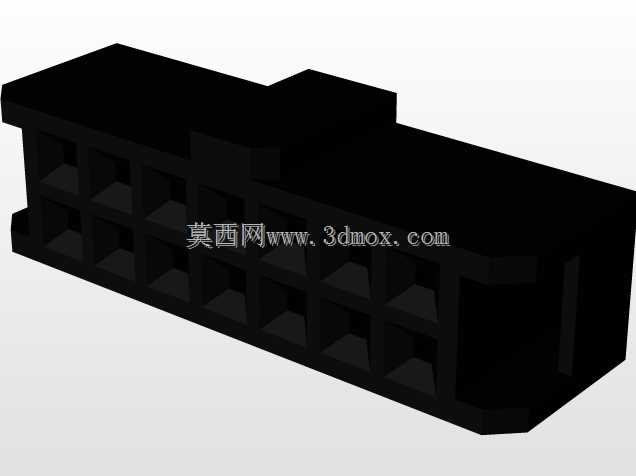

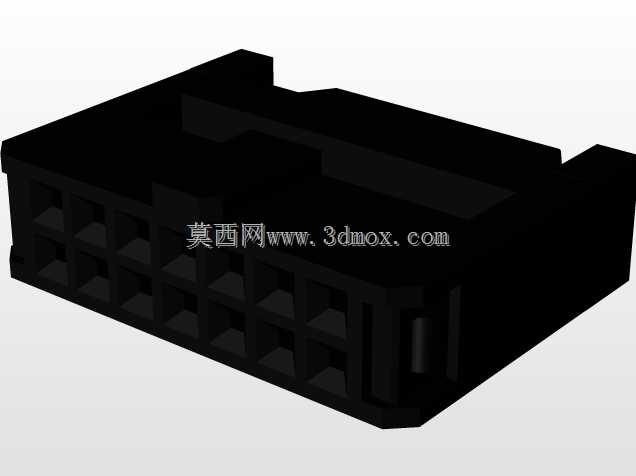

　　在工业控制、通讯设备、消费电子的内部布线场景里，线对板连接器是实现线缆与PCB板快速可靠连接的核心部件，这款14芯的康科特拉规格连接器，主要用于多信号回路的并行传输场景，常见于伺服驱动器IO端口、工业交换机信号接口、小型PLC扩展模块接线端这类需要稳定传输低压控制信号的位置，相比焊接接线的方式，这类连接器可以大幅提升产线装配效率，也方便后期设备维护时的线路拆装，避免反复焊接对PCB焊盘造成损伤。从结构设计来看，这款连接器采用了带锁扣的卡扣式安装结构，外壳为阻燃级工程塑料注塑成型，主体的黑色绝缘基座上预留了14个独立的端子安装腔，每个腔体之间设置了隔离筋，能够避免相邻端子之间出现信号串扰，

　　同时也可以防止焊锡在装配过程中溢流造成相邻引脚短路。基座底部设计了一排三角形的防脱加强筋，这部分结构在连接器插装到PCB板之后，能够和PCB表面形成多点支撑，分散插拔过程中产生的应力，避免连接器基座因为反复受力出现开裂，也能减少引脚受到的侧向力，降低焊盘脱焊的风险。连接器的上部设置了线缆压接腔，对应的压接端子可以从尾部穿入，和线缆的线芯、屏蔽层分别压接后卡入基座的腔体内，不需要额外的焊锡工序，压接后的端子会被基座内部的倒刺结构锁定，正常使用过程中不会出现端子退针的情况。从安装边界来看，这款连接器属于直插式板端安装件，插装方向垂直于PCB板面，引脚间距符合行业通用的14芯康科特拉连接器标准间距，

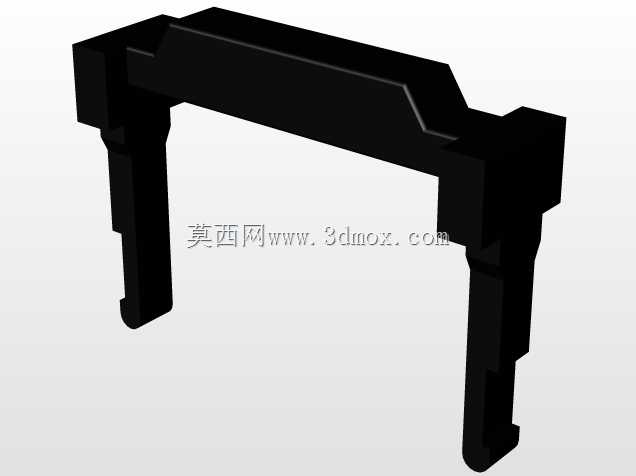

　　整体外形的长宽尺寸适配常规的14pin连接器安装开孔，基座两侧的导向槽可以和配套的线端连接器形成定位，避免插装过程中出现针脚错位的问题，插合到位后两侧的卡扣会自动卡紧，能够承受一定的线缆拉扯力，在设备存在小幅振动的工况下也不会出现松脱。在实际选型应用中，这类连接器需要匹配对应线规的压接端子，适配的线缆外径不能超过基座尾部进线口的最大允许尺寸，否则会出现线缆无法穿入或者密封不严的问题，对于存在电磁干扰要求的应用场景，还可以搭配带金属屏蔽壳的线端组件，实现360度屏蔽接地，提升信号传输的稳定性。建模过程中需要重点关注端子腔的尺寸公差，每个腔体的宽度、深度需要和标准端子的尺寸匹配，预留合适的插拔间隙，同时要保证隔离筋的厚度满足绝缘要求，

　　避免壁厚过薄在注塑过程中出现填充不足的问题，基座底部的定位柱尺寸需要和PCB上的定位开孔对应，过盈量控制在合理范围，既可以保证插装时的定位精度，也不会因为过盈量过大导致PCB出现应力变形。另外，连接器表面的拔模角度需要根据注塑材料的特性设置，避免脱模时出现表面划伤或者结构变形，卡扣部分的壁厚要均匀，防止注塑冷却过程中出现缩痕影响卡扣的弹性，保证插拔寿命满足工业场景的使用要求。
