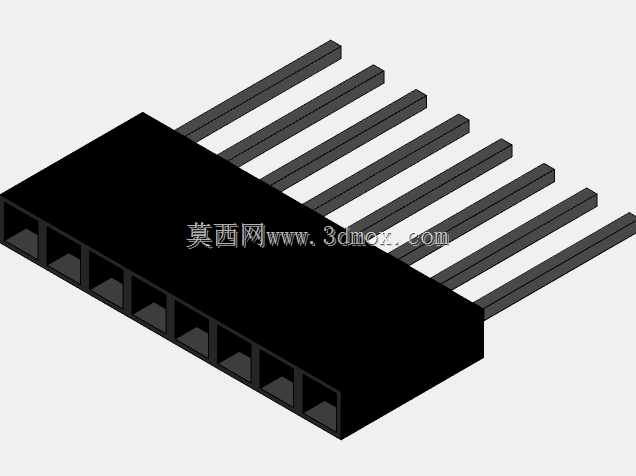

Arduino扩展用8Pin直插排母结构设计

　　在嵌入式开发与小型电控设备搭建场景中，这类8Pin直插排母是Arduino控制板做功能扩展时最常用的互联部件之一，日常做原型验证、小批量控制板改装、开源硬件项目迭代时，都会用到这类接插件完成板间信号与电源的连通。从实际使用需求出发，设计这款排母时首先要匹配标准2.54mm排针的插接公差，毕竟开源硬件体系里绝大多数扩展板、传感器模块的对外接口都是遵循这个间距规范，要是孔位间距偏差超过0.1mm，就会出现插接过紧无法装配、或者过松接触不良的问题，直接影响电路连接的可靠性。

　　排母的主体绝缘基座采用黑色耐高温工程塑料材质，这种材质选择是考虑到波峰焊、回流焊过程中的高温耐受需求，焊接时基座不会因为瞬时高温出现形变、孔位偏移的问题，同时绝缘材质可以有效避免相邻引脚之间的爬电、短路问题，适配常规低压直流控制电路的绝缘要求。基座内部的每个接触端子都采用铜合金镀锡工艺，既保证接触时的导电性能，减少信号传输过程中的接触电阻，也能提升端子的抗锈蚀能力，延长接插件的实际使用寿命，避免长期使用后出现接触氧化导致的信号中断、供电不稳问题。

　　从安装边界来看，这款排母的整体宽度适配标准单排接插件的安装尺寸，引脚伸出基座的长度可以匹配常规1.6mm厚度PCB板的透焊要求，焊接后引脚在PCB背面的露出长度控制在1mm左右，既保证焊锡能够充分包裹引脚形成可靠焊点，也不会因为引脚过长导致背面焊点和其他元器件出现干涉。排母的插接端导向做了微倒角处理，实际插接排针时不需要完全精准对位就能顺利插入，降低现场装配、模块插拔时的对位难度，尤其是在做项目调试需要反复插拔扩展模块的时候，这种导向设计能减少插歪导致的排针弯折、端子损坏问题。

　　在结构细节设计上，每个端子的接触弹片都设计了双向卡扣结构，插入排针后弹片会从两侧抱紧排针引脚，即使设备存在小幅振动、或者模块受到轻微拉扯，也不会出现接插件松脱的情况，这一点在做移动式小型设备、户外部署的传感节点时尤为重要，能避免因为接插件松脱导致的设备故障。基座的侧壁厚度做了均匀化处理，注塑成型时不会出现缩水、形变问题，每个孔位的同轴度都能控制在合理公差范围内，保证每一个引脚都能和对应排针可靠接触，不会出现个别孔位接触不良的情况。

　　实际选型使用时，这类排母除了用在Arduino扩展板的堆叠连接上，也可以用在其他单片机控制板的对外接口、小型设备内部的板间连线场景，只要是匹配2.54mm间距的单排连接需求都能适配。设计建模时需要重点关注孔位的中心距公差、端子槽的内部尺寸、基座的安装定位尺寸，这些参数直接决定了成品零件能不能和现有标准件适配，要是建模时尺寸把控不到位，开模或者3D打印做样件后就会出现无法装配的问题。另外排母两端的结构做了平齐处理，多只排母并排安装时不会出现拼接缝隙过大、或者互相干涉的情况，方便在PCB上灵活布置不同Pin数的接插件组合，满足不同通道数的连接需求。

　　从工程应用的实际反馈来看，这类接插件的失效大多来自于反复插拔后的弹片疲劳、焊接时高温导致的基座形变、以及孔位加工偏差导致的接触不良，所以在建模阶段就要把这些失效场景的影响因素考虑进去，比如给弹片预留足够的弹性形变空间，基座的壁厚设计要兼顾耐高温性能和成型工艺性，孔位的尺寸公差要结合选用的加工工艺做合理预留，不管是开模注塑还是做3D打印验证，都能保证最终的零件满足实际使用要求。
