贴片式双列直插滑动开关结构设计

　　在消费电子、工业控制板卡的表层贴装作业场景里，这类双极双位滑动开关是板端信号通断、通路切换的核心基础元件，区别于传统插件式开关，SMT封装的结构设计完全适配回流焊工艺要求，不需要在PCB上预留过孔插装位，能够大幅压缩板件的布线占用空间，适配高密度布板的便携类电子产品设计需求。从实际功能落地的角度看，这款开关的双路独立触点结构，能够同时完成两组独立电路的通断状态切换，常见于小型手持设备的功能档位切换、电源回路切换、信号通路选通场景，比如便携测量仪器的量程切换、小型工控模块的工作模式选择、消费数码产品的功能拨档，相比轻触按键的触发式操作，滑动结构的档位保持特性不需要持续施加外力，能够在无额外供电的状态下维持当前通路状态，

　　降低设备待机状态下的回路功耗。做结构设计的时候，首先要考虑贴装工艺的兼容性，开关本体的塑封基座采用耐高温LCP材质，能够承受回流焊过程中最高260摄氏度的高温冲击，不会出现基座变形、触点移位的问题，引脚的共面度控制在0.1mm以内，保证印刷锡膏后所有引脚都能与PCB焊盘充分接触，避免回流焊后出现虚焊、立碑的贴装缺陷。滑动拨块的行程设计做了档位阻尼优化，拨动手感清晰，每个档位都有明确的到位反馈，不会出现档位漂移、误触发的问题，内部触点采用镀金簧片结构，接触电阻控制在毫欧级，长期使用不会出现触点氧化导致的接触不良问题，开关的机械寿命能够满足万次以上的拨动操作需求，覆盖绝大多数消费类电子产品的全生命周期使用要求。从安装边界尺寸来看，

　　这款开关采用六引脚贴片布局，引脚间距符合标准SMT元件的封装规范，本体的长宽高尺寸适配薄型板卡的安装空间要求，拨块的突出高度控制在合理范围内，不会和设备外壳、周边贴装元件产生结构干涉，设计封装库的时候只需要按照引脚实际尺寸预留焊盘，在开关本体周边预留0.5mm的元件禁布区，就能满足自动化贴片机的拾取、贴装作业要求，不需要额外设计特殊的工艺定位结构。在实际选型应用的时候，需要注意开关的额定电流、电压参数匹配应用回路的负载要求，信号回路使用时不需要额外考虑降额，电源回路使用时要根据实际通断电流留足余量，避免触点过载烧蚀。开关的滑动配合间隙做了防尘优化，日常使用环境下的浮尘不会进入内部触点区域，不需要额外增加防尘防护结构，

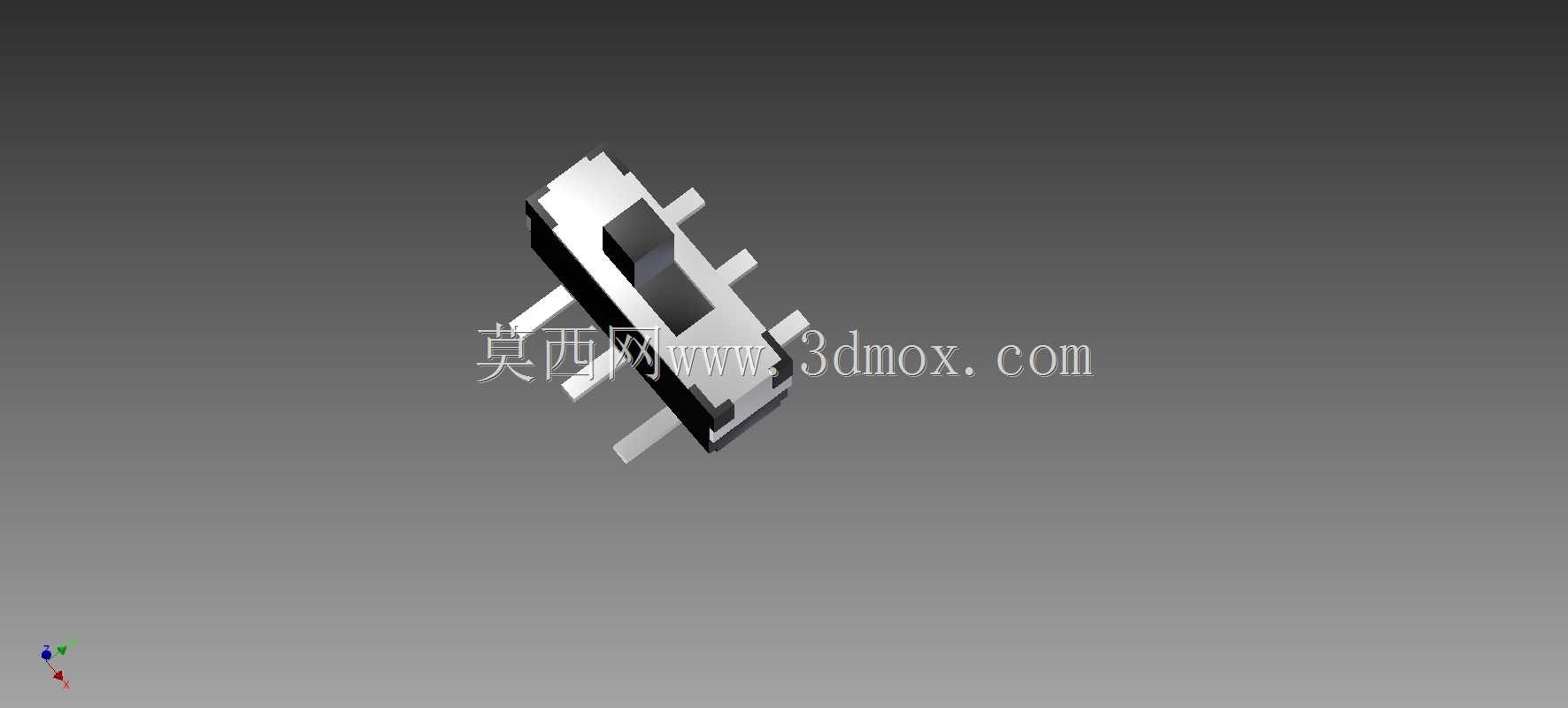

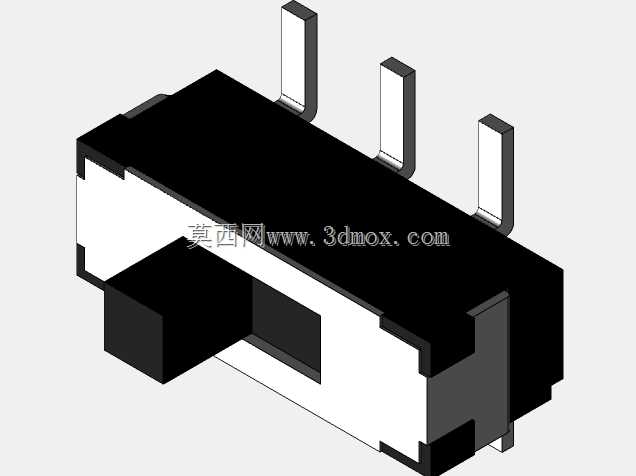

　　降低整机的结构设计复杂度。建模过程中对所有配合尺寸都做了公差匹配，塑封基座与金属引脚的嵌装结构、拨块与基座的滑动配合结构、内部簧片的形变行程都按照实际量产的工艺公差做了偏移校验，保证模型导入装配后能够直接用于PCB封装库设计、结构干涉检查，不需要额外做尺寸修正。
